口味烟用接装纸及口味香烟的制作方法

本发明涉及烟草领域，特别涉及一种口味烟用接装纸及口味香烟。

背景技术：

随着人们生活水平的提高，抽吸者越来越追求香烟给予人感官方面的享受，其中，口味香烟可具有不同的口感，例如有的口感醇厚，有的带给人清凉感，有的清爽回甜，有的香味独特，从而越来越受到消费者的喜欢。

然而，目前的口味香烟主要有两种实现方式：一种是将香精香料直接添加在香烟烟丝中，参与烟丝的燃烧，通过燃烧产生的烟气，夹杂着各种香精香料的“味道”进入口腔，但是因为经过复杂的燃烧过程，烟气带到口腔的“味道”，很难保证是否还是原来期翼的“味道”；另一种是在滤嘴棒中添加香精香料的爆珠(胶囊)，通过在口味香烟抽吸的过程中，捏破爆珠达到提升改善口味香烟的“味道”，通过这种方式将极大的提高口味香烟的成本，且口味香烟的口味一般较为单一。

烟用接装纸为把过滤嘴与烟丝棒接装起来的专用纸，是烟草行业的重要烟辅材料之一。近年来接装纸行业产品多在设计、防伪及降焦方面煞费苦心，却鲜有增加烟用接装纸给予抽吸者感官享受的产品。目前有些口味香烟在烟用接装纸的最外层设置一层口味层，在使用者的嘴唇接触该口味层时，可以感受到该口味层的味道，但由于嘴唇与口味烟用接装纸接触的面积有限，口腔对所述口味层的感官体验较差。

技术实现要素：

基于此，有必要提供一种口味烟用接装纸及口味香烟，可以提高使用者对口味香烟的感官体验。

一种口味香烟，包括烟丝棒、过滤嘴和口味烟用接装纸，所述口味烟用接装纸包括层叠设置的接装纸原纸和第一口味油墨层，所述第一口味油墨层包括第一树脂连接料和具有挥发性的第一口味助剂；所述口味烟用接装纸通过其设置有所述第一口味油墨层的一侧包覆于所述过滤嘴和所述烟丝棒表面，将所述过滤嘴和烟丝棒的端部卷接在一起。

在其中一个实施例中，所述第一口味助剂的挥发温度小于45℃。

在其中一个实施例中，所述第一口味油墨层的固含量为5％至15％。

在其中一个实施例中，所述第一口味助剂与所述第一树脂连接料的质量比为2:1至2:10。

在其中一个实施例中，所述口味烟用接装纸和部分所述烟丝棒重叠。

在其中一个实施例中，所述第一口味油墨层仅与所述过滤嘴重叠设置。

在其中一个实施例中，所述第一口味助剂为食用型味觉助剂和食用型嗅觉助剂中的至少一种。

在其中一个实施例中，所述口味香烟还包括第二口味油墨层，设置于所述口味烟用接装纸远离所述烟丝棒和过滤嘴的最外层，所述第二口味油墨层包括第二树脂连接料和第二口味助剂。

在其中一个实施例中，所述第二口味助剂包括至少两种口味助剂，该至少两种口味助剂包括氯化钠。

在其中一个实施例中，所述第一口味油墨层远离所述接装纸原纸的一侧进一步设置有粘结层，所述口味烟用接装纸通过所述粘结层包覆于所述过滤嘴和所述烟丝棒表面，将所述过滤嘴和所述烟丝棒的端部卷接在一起。

一种口味烟用接装纸，包括层叠设置的接装纸原纸和第一口味油墨层，所述第一口味油墨层包括第一树脂连接料和具有挥发性的第一口味助剂；所述口味烟用接装纸用于通过其设置有所述第一口味油墨层的一侧来将口味香烟的烟丝棒和过滤嘴的端部卷接在一起。

本发明提供的口味烟用接装纸和口味香烟，通过在所述口味烟用接装纸内层设置含有可挥发性的第一口味助剂的口味油墨层，使得在所述口味香烟抽吸过程中，烟束燃烧产生的烟气可使所述第一口味助剂挥发，并与挥发的所述第一口味助剂进行物理共混，从而丰富了口味香烟的烟气，提高了使用者的感官体验。

由于所述第一口味助剂不会随着烟支中的烟束一起燃烧，从而不会改变所述第一口味助剂原有的味道，也不会使所述第一口味助剂由于燃烧分解而产生有害物质，提高了口味香烟的安全性。

附图说明

图1为本发明提供的口味烟用接装纸的结构示意图；

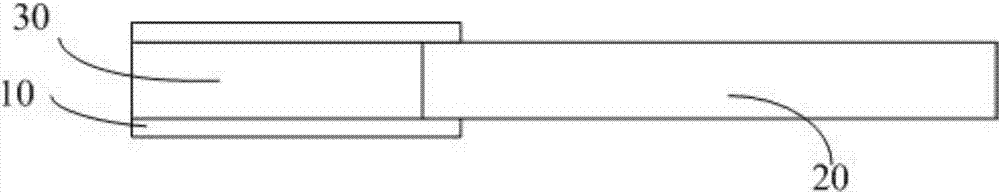

图2为本发明提供的口味香烟的结构示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下通过实施例，并结合附图，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

请参阅图1，本发明第一实施方式提供一种口味烟用接装纸10，包括层叠设置的接装纸原纸110和第一口味油墨层120。所述第一口味油墨层120包括第一口味助剂和第一树脂连接料，所述第一口味助剂具有挥发性。所述口味烟用接装纸10用于通过其设置有所述第一口味油墨层120的一侧包覆于口味香烟的过滤嘴和烟丝棒的表面来将所述过滤嘴和所述烟丝棒的端部卷接在一起。

本发明通过将所述第一口味油墨层120设置于所述口味烟用接装纸10的内层(即靠近所述烟丝棒及过滤嘴的一侧)，在口味香烟抽吸过程中，由于所述第一口味助剂具有挥发性，且烟丝棒中烟束燃烧产生的烟气具有一定的温度，因此在所述烟气向使用者的口腔移动的过程中，能够使所述第一口味助剂挥发，挥发后的所述第一口味助剂在所述口味香烟中和使用者口腔中能够进行物理共混，从而丰富了口味香烟的烟气；另外，由于所述第一口味助剂并不会随着烟支中的烟束一起燃烧(口味烟用接装纸一般只包覆于部分烟丝棒上，且一般当口味香烟抽吸结束时，烟丝棒不会燃烧到口味烟用接装纸处)，从而不会改变所述第一口味助剂原有的味道，也不会使所述第一口味助剂由于燃烧分解而产生有害物质。

所述第一口味助剂可以为可食用型助剂。所述第一口味助剂可以为味觉助剂和嗅觉助剂中的至少一种。所述第一口味助剂可以为甜味助剂、酸味助剂和果味助剂中的至少一种，例如所述第一口味助剂可以为苹果提取剂、芒果提取剂、菠萝味提取剂、柠檬味提取剂中的至少一种。所述第一口味助剂也可以是食用型人造香精，例如香兰素。

优选地，所述第一口味助剂的挥发温度低于45℃，以使得在所述烟气温度的作用下，所述第一口味助剂具有较好的挥发性。更为优选地，所述第一口味助剂的挥发温度为25℃至40℃。优选地，所述第一口味助剂具有缓释性，以使得使用者在口味香烟抽吸过程中能够持续地体验到所述第一口味助剂的味道。

所述第一树脂连接料用于将所述第一口味助剂固定到所述接装纸原纸110上。所述第一树脂连接料的具体类型不限，例如可以为聚丙烯酸树脂、聚氨酯、聚乙烯醇缩丁醛树脂和纤维素中的至少一种。优选地，所述树脂连接料的分子量范围为8000至15000，该范围的树脂连接料既与所述接装纸原纸110具有较强的结合力，又不会过于束缚所述第一口味助剂而影响所述第一口味助剂的挥发。

所述第一口味助剂可均匀分散于所述第一树脂连接料中。优选地，所述第一口味助剂与所述第一树脂连接料的质量比为2:1至2:10，该范围能够使得所述口味香烟的抽吸过程中，使用者能够体验到明显的味道，又不会影响所述第一树脂连接料与所述接装纸原纸110的结合力。更为优选地，所述第一口味助剂与所述第一树脂连接料的质量比为1:1至1:3。

优选地，所述第一油墨层120的固含量为5％至15％，该范围既能够使得所述第一油墨层120牢固地连接于所述接装纸原纸110上，又有利于所述第一口味助剂的挥发。更为优选地，所述第一油墨层120的固含量为5％至10％。

优选地，所述第一油墨层120只设置于所述口味烟用接装纸10能够与所述过滤嘴重叠的部分，从而能够防止口味香烟过度抽吸导致所述口味烟用接装纸10燃烧而使所述第一口味助剂分解为有害物质；另外，由于所述第一口味助剂可以不经过过滤嘴中的全部的醋酸纤维素而到达使用者的口腔，因此使得醋酸纤维素对所述第一口味助剂的吸附大大降低，并增加了到达使用者口腔的所述第一口味助剂的含量，进一步增强了使用者的感官体验。

所述口味烟用接装纸10还可进一步包括有粘结层130，所述粘结层130用于将所述口味烟用接装纸10粘结并包覆于所述烟丝棒和所述过滤嘴的表面，从而将所述烟丝棒和所述过滤嘴的端部卷接在一起。所述粘结层130可以设置于所述第一口味油墨层120远离所述接装纸原纸110的一侧。当所述口味烟用接装纸10包覆于所述烟丝棒和所述过滤嘴的表面后，所述接装纸原纸110、所述第一口味油墨层120、所述粘结层130和卷接在一起的所述烟丝棒与所述过滤嘴依次层叠设置。所述粘结层130的种类不限，可以根据需要进行设置。应当可以理解，所述口味烟用接装纸10也可以采用其他方式来卷接所述烟丝棒与所述过滤嘴。

进一步地，在所述接装纸原纸110背离所述第一口味油墨层120一侧的最外层还设置有第二口味油墨层150。所述第二口味油墨层150包括第二树脂连接料和第二口味助剂。通过设置所述第二口味油墨层150，在所述第一口味油墨层120和所述第二口味油墨层150的共同作用下，可进一步增强使用者的感官体验。

所述第二树脂连接料与所述第一树脂连接料基本相同，在此不再赘述。

所述第二口味助剂可以具有挥发性，也可以不具有挥发性，例如可将蔗糖这种甜味助剂设置于第二口味油墨层150中。所述第二口味助剂可以与所述第一口味助剂相同，也可以与所述第一口味助剂不同。当所述第一口味助剂与所述第二口味助剂不同时，可以进一步丰富使用者的感官体验。

进一步地，所述第二口味助剂包括至少两种口味助剂，该至少两种口味助剂中包括氯化钠。所述氯化钠与其他口味助剂复配，具有协同增强的效果，例如氯化钠可使甜味更突出，另外，在对所述第二油墨层150进行高温固化时，氯化钠可以提高其他口味助剂的耐高温性。优选地，所述氯化钠在所述第二口味油墨层中的重量含量为0.1％至0.5％。

进一步地，在所述接装纸原纸110与所述第二口味油墨层150之间还包括图文印刷层140。所述图文印刷层140可以增加所述口味烟用接装纸的视觉感官体验。所述图文印刷层140还可以具备防伪或标识功能。

本发明第二实施方式提供一种口味香烟，包括所述口味烟用接装纸10、烟丝棒20、和过滤嘴30。所述口味烟用接装纸10通过所述粘结层130包覆于所述过滤嘴30和所述烟丝棒20表面，将所述过滤嘴30和烟丝棒20的端部卷接在一起。

本发明第二实施方式的口味烟用接装纸与本发明第一实施方式提供的口味烟用接装纸基本相同，在此不再赘述。所述口味烟用接装纸10可以与部分所述烟丝棒20重叠设置。

本发明第二实施方式提供的口味香烟，具有丰富的烟气，且在所述口味香烟抽吸过程中，所述第一口味助剂的味道不会偏离其原有的味道，也不会由于分解而产生有害物质，不仅丰富和提高了使用者的感官体验，而且使用更加安全。

实施例1

第一口味油墨的制备：将乙醇和水的混合溶液与第一树脂连接料充分混合，搅拌30～60min，转速为200～500r/min，制得树脂溶液；将一定量的芒果味口味助剂溶解在乙醇中，再加入一定量的香兰素、纽甜、木糖醇，搅拌20～60min，转速为300～600r/min，混合均匀，得到口味溶液；将所述树脂溶液与所述口味溶液混合均匀，再加入消泡剂和流平剂，继续搅拌30～60min，转速为300～600r/min，即得到第二口味油墨，所述第二口味油墨的粘度控制在12s～18s(英式2#察恩杯)之间。

第二口味油墨的制备：将乙醇和水的混合溶液与第二树脂连接料充分混合，搅拌30～60min，转速为200～400r/min，制得树脂溶液；将一定量的食盐溶解在水中，再加入乙醇混合均匀，然后依次加入甜味助剂、酸味剂、果味剂，搅拌30～60min，转速为300～600r/min，混合均匀，得到口味溶液；将所述树脂溶液与所述口味溶液混合均匀，再加入消泡剂和流平剂，继续搅拌20～60min，转速为300～600r/min，即得到第二口味油墨，所述第二口味油墨的粘度控制在12s～18s(英式2#察恩杯)之间。

口味烟用接装纸的制备：在接装纸原纸正面依次设置图文层和第二口味油墨层，在接装纸原纸背面依次设置第一口味油墨层和粘结层，来得到所述口味烟用接装纸，其中，第一口味油墨层和第二口味油墨层的印刷方法为：采用凹版印刷机上进行印刷，机速采用100～120m/min，烘干温度为80～120℃，印版采用激光雕刻凹版，分辨率为60～80线/英尺，版深为20μm的满版；待印刷机开启，正常走纸之后，印刷口味油墨道序开启匀胶辊，缓慢调整匀胶辊与水平方向角度为60～70°，转动速度配合走纸速度。

本发明提供的口味烟用接装纸和口味香烟，通过在所述口味烟用接装纸内层设置含有可挥发性的第一口味助剂的口味油墨层，使得在所述口味香烟抽吸过程中，烟束燃烧产生的烟气可使所述第一口味助剂挥发，并与挥发的所述第一口味助剂进行物理共混，从而丰富了口味香烟的烟气，提高了使用者的感官体验。另外，由于所述第一口味助剂不会随着烟支中的烟束一起燃烧，从而不会改变所述第一口味助剂原有的味道，也不会使所述第一口味助剂由于燃烧分解而产生有害物质，提高了口味口味香烟的安全性。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
