气溶胶生成装置壳体的制作方法

本公开涉及气溶胶生成装置，涉及用于这种装置的壳体的方面，并且更特别地涉及用于烟草加热产品(thp)装置的壳体。

背景技术：

1、诸如香烟，雪茄等的吸烟制品在使用期间燃烧烟草以产生烟草烟雾。已经尝试通过产生释放化合物而不燃烧的产品来提供这些燃烧烟草的制品的替代品。这种产品的实例是通过加热而不是燃烧材料来释放化合物的加热装置。该材料可以是例如烟草或其他非烟草产品，其可以含有或可以不含有尼古丁。

2、这些加热装置可以包括容纳由用户保持的内部部件的壳体。

技术实现思路

1、气溶胶生成装置可以设置有壳体，该壳体包含用于从所接收的消耗品生成气溶胶的一些或全部部件。当携带该装置时，或者当使用该装置生成气溶胶时，装置壳体的零件由用户保持。因此，壳体的特定形式可以影响或改进装置的可用性。

2、装置的壳体用于容纳生成气溶胶的部件和功能，并且将一些部件与用户在内部隔离。因此，壳体的形状和尺寸也会受到装置的潜在功能的影响。例如，通过在加热但不燃烧设备中加热烟草产品而生成气溶胶的装置可设有容纳电源，电路和一种形式的加热区域的壳体。在诸如thp装置的装置中，可能存在大量要容纳的并且要与用户隔离的部件。

3、例如，通过提供具有通常符合用户的手所握持的形状的壳体，可以改进装置的可用性。壳体可以设置有扁平的或给定一定曲率的表面，以便容易地保持或握持在手中。

4、因此，壳体的形式，包括壳体的形状和尺寸，可能受到装置的可用性和气溶胶生成功能的适应性两者的影响。因此，特定的壳体形式和形状对于一种或多种特定类型的气溶胶发生器是特别期望的或有利的。特别地，在装置的使用期间，平面的和凸起的外表面的组合可以特别容易地握持，同时提供用于容纳特定部件的空间。

5、壳体可以设置有通过改进对用户的触觉反馈而向装置提供改进的“用户感觉”的特征。例如，在壳体的零件中使用特定材料可以赋予触摸感觉或触觉反馈，用户可以将其与高质量或坚固的装置相关联，或者赋予用户可以感到愉快或舒适的触觉反馈。

6、特别地，触觉反馈会受到壳体的部件的表面纹理影响。例如，具有相对高粗糙度的纹理的表面可以赋予易于握持的装置的感觉，并且可以提供放心的触觉反馈。在另一实例中，相对平滑(即，具有相对低的粗糙度)的表面可以赋予坚实的触摸感觉，从而给出高质量或坚固的装置的印象。

7、可能期望提供一种壳体，其在不同位置具有不同的触摸感觉，以向用户传递整体印象和变化的触觉反馈。壳体可以设置有具有不同纹理的多个表面，例如具有彼此不同粗糙度的纹理。在一个实例中，具有相对高粗糙度的表面可以设置在壳体的旨在由用户握持或保持的位置处，并且具有相对低粗糙度的表面可以用在围绕用户接口装置(例如按钮)的位置处。

8、因此，有利的是提供一种气溶胶生成装置，一种用于气溶胶生成装置的壳体，或者这种壳体的部件，其形成为具有可用性，其适应气溶胶生成功能，并且其为用户提供改进的印象。

9、更特别地，可能期望在烟草加热产品(thp)装置的背景下提供这些优点，该装置可以具有相对大量的与用户隔离的内部部件，并且因此包括一些其尺寸，形状和外部形式对于装置的类型来说是特定的元件。

10、为了提供改进的用户印象并且允许用户定制装置，可以提供模块化的可移除壳体部件。该可移除壳体部件可以形成气溶胶生成装置的侧面板，该侧面板由用户在容纳部件的装置的底座壳体的顶部上方附接或移除。用户可以根据其偏好附接，拆卸和换出不同的可移除壳体部件，例如以定制壳体的各个零件的纹理。

11、一个可移除壳体部件可以包括具有大致弯曲的凸起形状的侧面板，该凸起形状与用户把手相一致。壳体的此部分可能对总体用户印象有特别影响，因为凸形外表面是在装置的使用期间由用户最常保持或握持的那些。因此，可能特别期望的是，为壳体的此部分提供可定制表面，例如纹理表面。

12、期望可移除壳体部件和下面的附件彼此牢固地连接，同时容易附接和拆卸。能够设置在附接和拆卸期间在部件之间发生的摩擦的程度也是有利的，因为摩擦向用户产生触觉反馈，这可以提供装置和连接的坚固的改进印象。

13、还期望提供一种可以容易地大规模制造的可移除壳体部件和装置壳体。因此，能够控制可能在可移除部件和下面的壳体之间形成的间隙以解决制造公差是有益的。

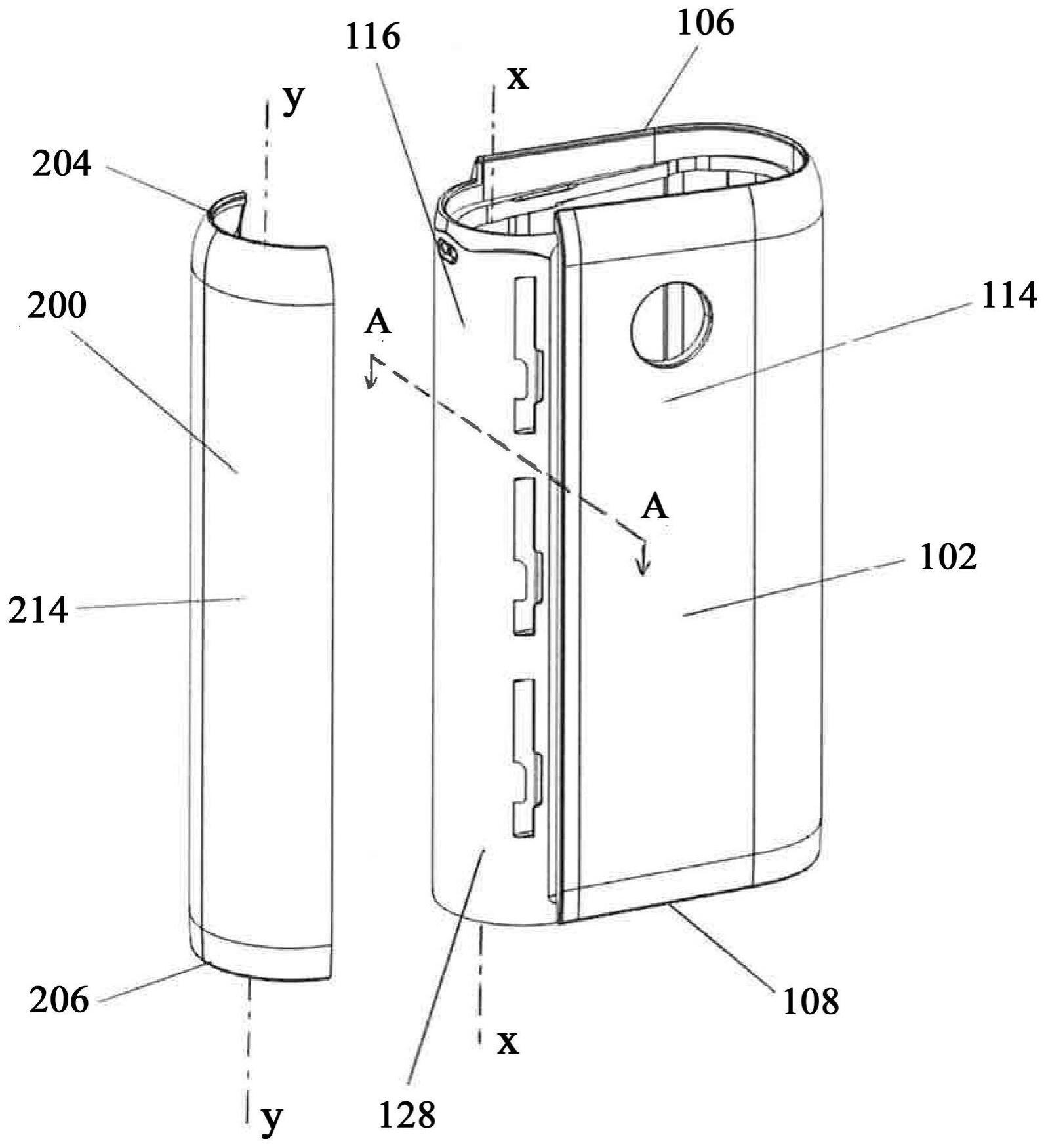

14、根据本公开的第一方面，存在一种用于附接到气溶胶生成装置壳体的可移除壳体部件，该部件包括第一端和第二端，该部件在第一端和第二端之间延伸以限定部件轴线；凹形内表面，该表面在沿着部件轴线的方向上具有凹形轮廓；以及第一多个细长凸起，其从凹形内表面延伸并且在沿着部件轴线的方向上彼此间隔开。

15、在另一实施方式中，可移除壳体部件还可以包括第二多个细长凸起，其从凹形内表面延伸并且在沿着部件轴线的方向上彼此间隔开，该第二多个凸起在垂直于轴线的方向上与第一多个凸起间隔开。

16、在任何前述实施方式中的另一实施方式中，第一多个凸起中的每一个包括面向第一方向的平面支承表面，并且第二多个凸起中的每一个包括在第二相反方向上面向第一多个凸起的平面支承表面。

17、在任何前述实施方式中的另一实施方式中，第一多个凸起中的每一个包括面向共同方向的平面支承表面，并且第二多个凸起中的每一个包括面向相同方向的平面支承表面。

18、在任何前述实施方式中的另一实施方式中，每个凸起，例如第一多个凸起和第二多个凸起中的每个凸起，包括从凹表面延伸的第一部分，以及从第一部分以与第一部分成一定角度延伸的第二部分。

19、在任何前述实施方式中的另一实施方式中，可移除壳体部件还可以包括与凹形内表面相对的凸形外表面。

20、在任何前述实施方式中的另一实施方式中，凸形外表面包括与凹形内表面的纹理不同的纹理。

21、根据本公开的另一方面，存在一种气溶胶生成装置，其包括壳体，该壳体包括第一端和第二端，该壳体在第一端和第二端之间延伸以限定装置轴线；凸形外表面，该表面在沿着装置轴线的方向上具有凸形轮廓；以及第一多个通道，其穿过凸形表面延伸到壳体中，并且在沿着装置轴线的方向上彼此间隔开。

22、在另一实施方式中，气溶胶生成装置还可以包括第二多个通道，其延伸到凸形外表面中并且在沿着装置轴线的方向上彼此间隔开，该第二多个通道在垂直于轴线的方向上与第一多个通道间隔开。

23、在任何前述实施方式中的另一实施方式中，第一多个通道中的每一个包括面向第一方向的平面支承表面，并且第二多个通道中的每一个包括在第二相反方向上背离第一多个通道的平面支承表面。

24、在任何前述实施方式中的另一实施方式中，第一多个通道和第二多个通道中的每个通道包括在通道的一侧处的唇缘，该唇缘从面向第一方向和第二方向的平面支承表面延伸。

25、在任何前述实施方式中的另一实施方式中，第一多个通道中的每一个包括面向共同方向的平面支承表面，并且第二多个通道中的每一个包括面向相同方向的平面支承表面。

26、在任何前述实施方式中的另一实施方式中，第一多个通道和第二多个通道中的每个通道包括彼此成一定角度并且在通道内的边缘处汇合的第一平面支承表面和第二平面支承表面。

27、根据本公开的另一方面，前述实施方式中的任一个的气溶胶生成装置还可以包括前述实施方式中的任一个的可移除壳体部件，该第一多个凸起接收在该第一多个通道内以便将壳体部件可移除地附接到壳体。

28、根据本公开的另一方面，可以提供一种制造前述实施方式中的任一个的气溶胶生成装置的方法，该方法包括形成包括凸形外表面的壳体侧壁；以及加工通过凸形外表面部分地延伸到侧壁中的通道。

29、在另一实施方式中，壳体部件和装置壳体可以用于烟草加热产品(thp)装置。

30、尽管描述了不同的实例，但是本公开的实施方式不限于那些特定组合。可能将一个实例的一些部件或特征与另一实例的特征或部件合使用。
