一种水烟壶的制作方法

1.本实用新型涉及烟具应用领域，特别涉及一种水烟壶。


背景技术：

2.水烟壶是烟具领域较为常见的烟草吸食工具，目前市场上的水烟壶基本都是体积较大或安装时的零部件较多，不便于收纳和随身携带，因此只能在固定场所使用，由于携带不便，因此无法满足部分水烟爱好者的需求，因此需要一款便于收纳、随身携带的水烟壶才能解决这一问题。


技术实现要素：

3.针对现有的技术不足，本实用新型提供一种水烟壶。
4.为了实现上述目的，本实用新型所采取的技术方案是：一种水烟壶，包括用于容纳液体的壶体，还包括盖体，所述盖体包括与壶体固定装配的固定盖以及与固定盖转动装配的翻盖，所述固定盖具有烟嘴，所述烟嘴与壶体内腔连通，还包括用于供烟草燃烧的烧杯，所述翻盖具有用于固定烧杯的安装架，所述烧杯具有排烟孔，所述安装架连接有软管，所述排烟孔与软管连通，所述固定盖具有连通软管另一端的进烟通道，所述进烟通道末端延伸至靠近壶体底部的位置。
5.所述的固定盖具有用于容纳烧杯的容槽。
6.所述的烟嘴与固定盖转动装配，所述烟嘴具有展开状态和收纳状态，所述烟嘴具有烟道，所述固定盖具有连通壶体内腔的出烟孔，当烟嘴处于展开状态时，烟嘴的烟道与固定盖的出烟孔连通形成供气体流动的通道，当烟嘴处于收纳状态时，烟嘴的烟道与固定盖的出烟孔错开形成密封。
7.所述安装架与进烟通道之间连接的软管为可拉伸软管。
8.所述的安装架与翻盖之间通过超声波焊接固定，且安装架与翻盖之间形成密封腔室，所述排烟孔与软管通过腔室连通形成供烟气流通的通道。
9.所述的软管另一端通过连接件与固定盖的进烟通道连通，所述连接件与固定盖通过超声波焊接固定。
10.所述的翻盖与固定盖之间通过销轴转动转配。
11.所述的固定盖上设有用于扣住翻盖使其与固定盖保持闭合状态的弹性按扣，对应地，所述翻盖上设有与弹性按扣适配的扣槽。
12.所述的烟嘴两侧设有转动柱，对应地，固定盖形成容纳烟嘴的型槽，所述型槽内壁设有与转动柱配合的转动槽，烟嘴与固定盖通过转动柱与转动槽配合转动。
13.所述的烟嘴两侧或其中一侧设有限位槽，对应地，所述型槽内壁设有与限位槽适配的限位柱，烟嘴通过限位槽与型槽内壁的限位柱配合限制其自由切换状态。
14.所述的进烟通道末端设有过滤头，所述过滤头与进烟通道末端开拆卸式装配。
15.本实用新型的有益效果：本实用新型提供一种水烟壶，本产品通过简化水烟壶的
结构，使其整体外形类似于水杯，合理利用水烟壶的空间，实现水烟壶零部件的折叠放置、收纳放置，因此实现水烟壶便于收纳、可随身携带的效果；
16.本实用新型还具有结构简单、加工方便和装配容易的特点，实用性强。
附图说明
17.图1为本实用新型的水烟壶结构示意图；

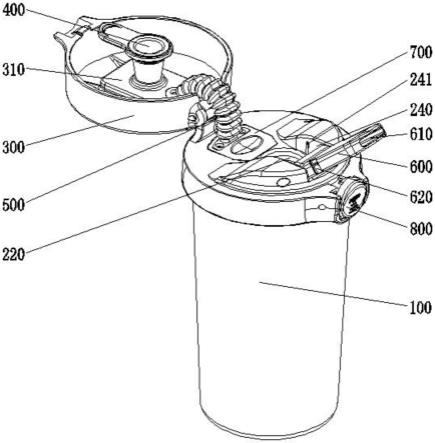

18.图2为本实用新型的水烟壶使用状态结构示意图；
19.图3为本实用新型的剖视结构示意图。
具体实施方式
20.如图1-图3所示，一种水烟壶，包括用于容纳液体的壶体100，还包括盖体，所述盖体包括与壶体100固定装配的固定盖200以及与固定盖200转动装配的翻盖300，所述固定盖200具有烟嘴600，所述烟嘴600与壶体100内腔连通，还包括用于供烟草燃烧的烧杯400，所述翻盖300具有用于固定烧杯400的安装架310，所述烧杯400具有排烟孔410，所述安装架310连接有软管500，所述排烟孔410与软管500连通，所述固定盖200具有连通软管500另一端的进烟通道210，所述进烟通道210末端延伸至靠近壶体100底部的位置，将水烟壶整体设置成类似水杯的形状，采用双层盖和软管500的连接方式形成完整的烟气流通通道，烧杯400的排烟孔410与安装架310和固定盖200之间的腔室连通，软管500一端与腔室连通，另一端与壶体100内腔连通形成进气通道，壶体100内可装盛水或其他过滤液体，使用者在吸烟嘴600时，壶体100内形成负压，因此烧杯400中所产生的烟气从进气通道进入壶体100内经过水或其他过滤液体过滤从烟嘴600排出，本产品的优点在于，简化了水烟壶的整体结构，使其便于收纳盒随身携带，其大小仅为一个常规水杯的大小，便于水烟爱好者随身携带。
21.所述的固定盖200具有用于容纳烧杯400的容槽220，水烟壶在不使用时，可将烧杯400放入容槽220内收纳放置，合理利用水烟壶的空间，便于收纳随身携带。
22.所述的烟嘴600与固定盖200转动装配，所述烟嘴600具有展开状态和收纳状态，所述烟嘴600具有烟道610，所述固定盖200具有连通壶体100内腔的出烟孔230，当烟嘴600处于展开状态时，烟嘴600的烟道610与固定盖200的出烟孔230连通形成供气体流动的通道，当烟嘴600处于收纳状态时，烟嘴600的烟道610与固定盖200的出烟孔230错开形成密封，烟嘴600和固定盖200的转动装配结构也是为了达到水烟壶在使用时展开以及不用时收纳的效果，而烟嘴600的烟道610与固定盖200的出烟孔230结构是为了保证水烟壶在不用时，壶体100内的过滤液不会从出烟孔230流出，避免过滤液外溢造成不必要的麻烦。
23.所述安装架310与进烟通道210之间连接的软管500为可拉伸软管500，由于固定盖200和翻盖300具有闭合状态和展开状态，因此在其状态切换时，两者的位置关系和距离会有适当变动，因此需要采用软管500连接实现气路连通，可拉伸软管500则可以更有效的节约空间。
24.所述的安装架310与翻盖300之间通过超声波焊接固定，且安装架310与翻盖300之间形成密封腔室，所述排烟孔410与软管500通过腔室连通形成供烟气流通的通道，采用超声波焊接的方式进行固定，密封效果更好，不会留下焊接痕迹，提高产品美观度。
25.所述的软管500另一端通过连接件700与固定盖200的进烟通道210连通，所述连接
件700与固定盖200通过超声波焊接固定，通过连接件700焊接安装主要是为了方便安装软管500，提高密封性。
26.所述的翻盖300与固定盖200之间通过销轴转动转配，翻盖300与固定盖200的装配结构较为简单，销轴转动装配也是较为常见的装配方式，对其具体结构不作过多赘述，翻盖300的翻转角度优选为180度，也就是说在翻盖300完全打开的情况下，其与固定盖200处于相对平行的状态，这样可以有效保证烧杯400燃烧烟草时的稳定性。
27.所述的固定盖200上设有用于扣住翻盖300使其与固定盖200保持闭合状态的弹性按扣800，对应地，所述翻盖300上设有与弹性按扣800适配的扣槽，弹性按扣800用于固定翻盖300和固定盖200的闭合状态，常见用于保温杯、水杯上的按扣结构，该结构较为简单，对此不作过多赘述。
28.所述的烟嘴600两侧设有转动柱，对应地，固定盖200形成容纳烟嘴600的型槽240，所述型槽240内壁设有与转动柱配合的转动槽，烟嘴600与固定盖200通过转动柱与转动槽配合转动，烟嘴600的可转动装配结构是为了便于使用时展开和不用时收纳而设计。
29.所述的烟嘴600两侧或其中一侧设有限位槽620，对应地，所述型槽240内壁设有与限位槽620适配的限位柱241，烟嘴600通过限位槽620与型槽240内壁的限位柱241配合限制其自由切换状态，用于起到限制烟嘴600再无外力驱使的前提下自动切换状态的目的。
30.所述的进烟通道210末端设有过滤头900，所述过滤头900与进烟通道210末端可拆卸式装配，水烟壶使用久后，内部烟道会有烟油残留，此处过滤头900为了方清洗方便设计为可拆卸式，拆卸后可对内部烟道进行烟油清洗。
31.本实用新型提供一种水烟壶，本产品通过简化水烟壶的结构，使其整体外形类似于水杯，合理利用水烟壶的空间，实现水烟壶零部件的折叠放置、收纳放置，因此实现水烟壶便于收纳、可随身携带的效果。
32.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。
