一种储液仓及电子雾化装置的制作方法

本技术涉及电子雾化装置，具体涉及一种储液仓及电子雾化装置。

背景技术：

1、电子雾化装置可以加热气溶胶基材，并雾化产生气溶胶，目前电子雾化装置主要由雾化器和用于供电的主机构成。

2、现在多数的电子雾化装置存在以下不足：一是将雾化芯设于雾化器中，使雾化芯与油仓内的液态基质始终保持流通，导致在不使用时的不必要挥发浪费以及溢出至电子雾化装置内影响用户体验；二是雾化芯设置在雾化器内的方式，在雾化器更换的同时也导致雾化芯的不必要浪费，即雾化芯不能跟主机一样重复利用，增加了消费者的购买成本和使用成本，且因换气导致吸液的不连续性，使气溶胶口感整体偏干，香气前后偏差比较大，容易变味烧糊，三是在使用过程中看不到雾化器中的剩余液态基质的量。

技术实现思路

1、第一方面，为了解决上述的现有技术缺陷，本实用新型提供了一种储液仓，包括：

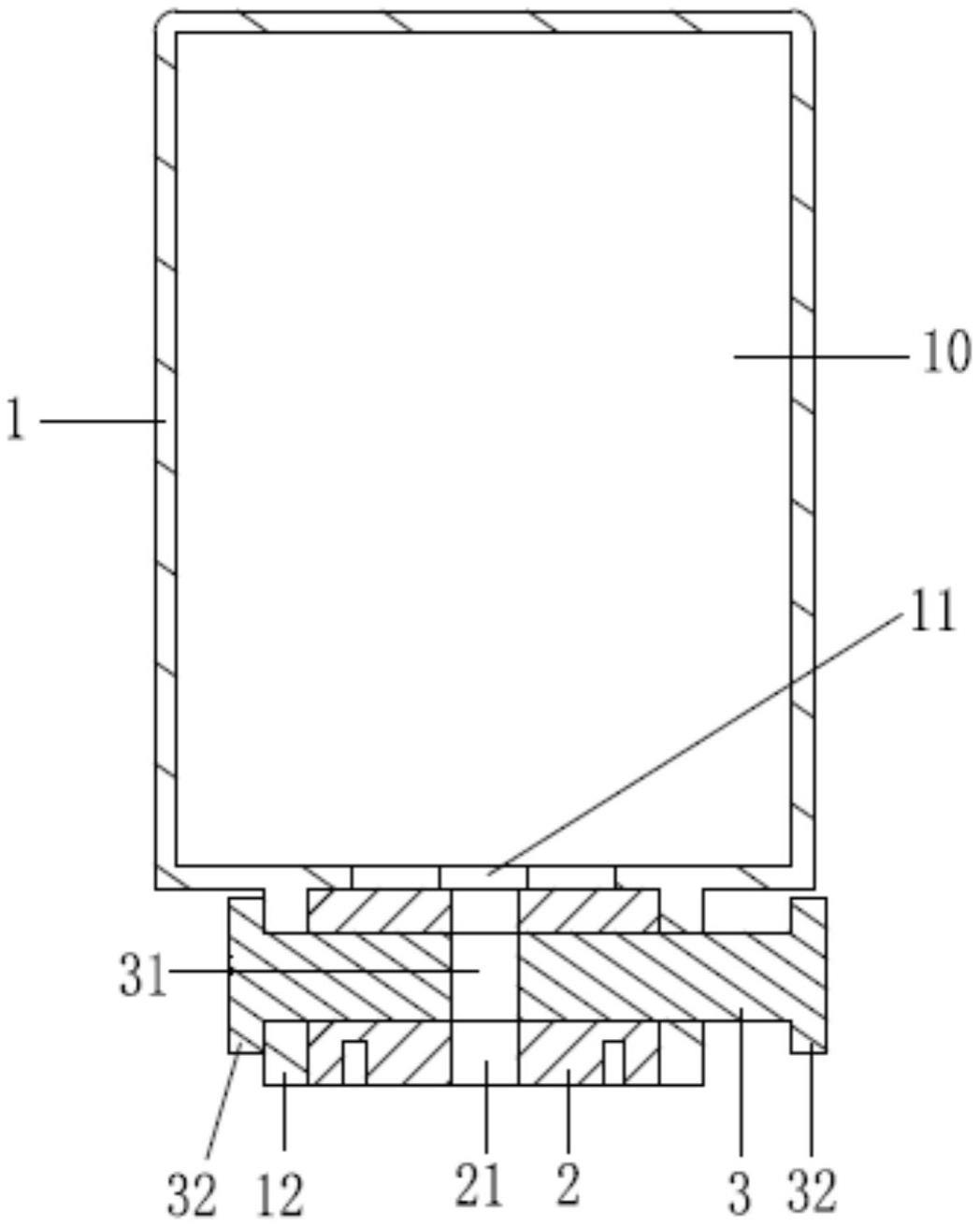

2、仓体，其内部设有用于储存液态基质的储液腔，且所述仓体的一端设有与储液腔连通的出液孔；

3、固定件，其设于所述仓体的一端并位于所述出液孔的外侧，所述固定件上贯穿设有与所述出液孔连通的出液通道；

4、密封开关，其滑动设于所述固定件上，且所述密封开关上还设有通孔，当所述密封开关相对所述固定件滑动时，所述通孔与出液通道之间上下至少部分导通或上下错位封闭。

5、进一步的，所述固定件上贯穿设有与所述出液通道交叉设置的导向孔，所述密封开关滑动穿设于所述导向孔中。

6、进一步的，所述仓体的一端凸起设有容纳所述固定件的容置部，所述密封开关的两端均延伸出所述容置部，且所述密封开关的长度大于所述容置部的长度，所述密封开关的两端端部均设有与所述容置部配合止挡的挡板。

7、进一步的，所述仓体为整体透明或至少靠近出液孔的一端透明。

8、第二方面，本实用新型还提供了一种电子雾化装置，包括如第一方面任一项所述的储液仓。

9、进一步的，所述的电子雾化装置还包括与所述储液仓可拆卸连接的主机，所述主机包括：

10、外壳，其内部设有相互隔开的雾化仓和电池仓，所述外壳上设有连通雾化仓和出液通道的导液孔，所述外壳的一端还设有与所述雾化仓连通的吸嘴；

11、供电组件，其设于所述电池仓内；

12、储液件，其设于所述雾化仓内并用于吸收从导液孔处导入的液态基质；

13、雾化芯，其设于所述雾化仓内并与所述吸嘴连通，所述雾化芯与供电组件电连接，且所述雾化芯与储液件接触导通。

14、进一步的，所述的电子雾化装置还包括设于所述外壳内的内壳，所述内壳上形成有所述雾化仓，所述内壳上设有插接于所述导液孔内的固定部，所述固定部中间贯穿设有连通雾化仓和出液通道的过孔。

15、进一步的，所述内壳的两端分别设有向内压紧所述储液件的第一密封件和第二密封件，且所述内壳、第一密封件和储液件之间围合形成有与所述过孔连通的导液通道，所述第二密封件上设有连通所述吸嘴和雾化芯的出气孔；所述储液件内形成有与所述出气孔连通的气道，所述雾化芯设于所述气道内，且所述第一密封件上设有连通所述气道和电池仓的进气通道。

16、进一步的，所述外壳中在靠近所述吸嘴的一端设有容纳所述储液仓的缺口，所述导液孔设于所述缺口处，且所述储液仓的一端与所述外壳插接，所述固定件的端面与所述缺口的端面抵接，所述外壳上还转动设有压紧所述储液仓的压片。

17、进一步的，所述固定部的外侧端凸伸出所述导液孔，所述固定件中靠近所述导液孔的一端凹设有与所述固定部插接的插槽。

18、本实用新型具有以下有益效果：

19、本实用新型中的储液仓，其内不存在用于雾化的雾化芯，只纯粹的用于储液作用，使得在更换该储液仓时可降低消费者的购买成本和使用成本，另外通过固定件和密封开关的配合，使得固定件和密封开关相对转动后，出液通道与通孔之间上下对应导通或上下错位封闭，以此使储液腔内的液态基质可向下流出或被封闭在储液腔内，即是在其未使用时可通过推动密封开关滑动的方式使出液通道封闭，从而避免了储液腔内液态基质的不必要挥发浪费和溢出；而将仓体设计成整体透明或至少靠近出液孔的一端透明，可直观看到其内部液态基质的剩余量。

20、而电子雾化装置中，通过将雾化芯设置在主机中，使雾化芯可以跟主机一样重复利用，且储液仓为可拆卸的结构设计，在无液时只需更换储液仓即可；另外，在雾化仓内通过设置储液件来吸附液态基质，可保证液态基质不会漏出来，而储液仓内的液态基质则可持续进入雾化仓中被储液件吸收，能保证储油件在使用过程中保证液态基质一直是充足的，从而保证前后口感香气一致，不容易烧糊，且雾化芯和储液仓分离的方式，实现一个雾化芯能与更多种类或不同口味的液态基质进行配合使用。

21、本实用新型附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种储液仓，其特征在于，包括：

2.根据权利要求1所述的储液仓，其特征在于，所述固定件上贯穿设有与所述出液通道交叉设置的导向孔，所述密封开关滑动穿设于所述导向孔中。

3.根据权利要求2所述的储液仓，其特征在于，所述仓体的一端凸起设有容纳所述固定件的容置部，所述密封开关的两端均延伸出所述容置部，且所述密封开关的长度大于所述容置部的长度，所述密封开关的两端端部均设有与所述容置部配合止挡的挡板。

4.根据权利要求1-3任一项所述的储液仓，其特征在于，所述仓体为整体透明或至少靠近出液孔的一端透明。

5.一种电子雾化装置，其特征在于，包括如权利要求1至4任一项所述的储液仓。

6.根据权利要求5所述的电子雾化装置，其特征在于，还包括与所述储液仓可拆卸连接的主机，所述主机包括：

7.根据权利要求6所述的电子雾化装置，其特征在于，还包括设于所述外壳内的内壳，所述内壳上形成有所述雾化仓，所述内壳上设有插接于所述导液孔内的固定部，所述固定部中间贯穿设有连通雾化仓和出液通道的过孔。

8.根据权利要求7所述的电子雾化装置，其特征在于，所述内壳的两端分别设有向内压紧所述储液件的第一密封件和第二密封件，且所述内壳、第一密封件和储液件之间围合形成有与所述过孔连通的导液通道，所述第二密封件上设有连通所述吸嘴和雾化芯的出气孔；所述储液件内形成有与所述出气孔连通的气道，所述雾化芯设于所述气道内，且所述第一密封件上设有连通所述气道和电池仓的进气通道。

9.根据权利要求7所述的电子雾化装置，其特征在于，所述外壳中在靠近所述吸嘴的一端设有容纳所述储液仓的缺口，所述导液孔设于所述缺口处，且所述储液仓的一端与所述外壳插接，所述固定件的端面与所述缺口的端面抵接，所述外壳上还转动设有压紧所述储液仓的压片。

10.根据权利要求9所述的电子雾化装置，其特征在于，所述固定部的外侧端凸伸出所述导液孔，所述固定件中靠近所述导液孔的一端凹设有与所述固定部插接的插槽。

技术总结
本技术提供了一种储液仓及电子雾化装置，所述储液仓包括：仓体，其内部设有用于储存液态基质的储液腔，且所述仓体的一端设有与储液腔连通的出液孔；固定件，其设于所述仓体的一端并位于所述出液孔的外侧，所述固定件上贯穿设有与所述出液孔连通的出液通道；密封开关，其滑动设于所述固定件上，且所述密封开关上还设有通孔，当所述密封开关相对所述固定件滑动时，所述通孔与出液通道之间上下至少部分导通或上下错位封闭。本技术中的储液仓可降低消费者的购买成本和使用成本，另外还避免了储液腔内液态基质的不必要挥发浪费和溢出。

技术研发人员：李进成
受保护的技术使用者：深圳市吉迩科技有限公司
技术研发日：20221130
技术公布日：2024/1/11
