烟用丝束张力平衡装置的制作方法

本技术属于卷烟生产设备，具体涉及一种烟用丝束张力平衡装置。

背景技术：

1、卷烟滤嘴主要功能是选择性过滤卷烟吸食过程产生的有害成分，降低吸烟的危害，同时满足卷烟的吸食功能和品质。卷烟被吸食过程中，经过卷烟滤嘴的气流在滤嘴两端产生的压力差，即为滤嘴吸阻，滤嘴吸阻的稳定性会影响卷烟吸食口感的稳定性。

2、滤嘴在制造过程中所用原材料为烟用丝束，按照一定顺序堆积在丝束包1中的丝束2在成型机提升臂6作用下，经导丝环3、一级开松板4经导板5改变流向，进入二级开松板7，进入开松机8进行开松处理；丝束2通过张力从丝束包1中被拉出，其张力大小会影响滤嘴的吸阻稳定性，丝束2张力越大，在滤嘴中的填充量就越小，滤嘴吸阻就越小，反之则越大；所以丝束2在进入开松机7时，张力稳定性决定了滤嘴吸阻稳定性，而丝束2在加工打包时，丝束包顶部、中部、下部、中心及边缘等部位丝束受到的压力差异较大，加之纸箱包装时扎带产生的勒痕，导致丝束2从丝束包1中拉出时张力变化较大，因此，针对上述问题，有必要进行改进。

技术实现思路

1、本实用新型解决的技术问题：提供一种烟用丝束张力平衡装置，利用杠杆原理，采用杠杆机构和平衡机构组合结构，将丝束张力经杠杆机构转换为机械能，之后利用平衡机构将能量暂时储存，待丝束张力趋于稳定时，再将能量释放，通过将能量贮存释放作用，消除丝束张力波动，使丝束以较为恒定拉力进入开松机，提高丝束填充度稳定性，提升滤棒吸阻稳定性。

2、本实用新型采用的技术方案：烟用丝束张力平衡装置，包括固定于成型机提升臂上的l型的固定臂，所述固定臂上端部固定有上导丝辊，所述固定臂中部转动安装有杠杆机构，所述固定臂下端部安装有与杠杆机构连接的平衡机构，且由导板绕出的丝束经上导丝辊和杠杆机构导入成型机二级开松板内，所述杠杆机构和平衡机构根据丝束张力的大小使杠杆机构顺时针或逆时针摆动后，实现丝束张力的实时调节。

3、其中，所述杠杆机构包括下导丝辊、摆杆和轴，所述轴呈阶梯柱结构，且轴垂直固定于固定臂中部外壁上，所述摆杆转动安装于轴的中段，且轴外端的小径段固定有中心导丝辊，所述下导丝辊垂直固定于摆杆下端外壁上，且摆杆上端部固定有平衡块，所述丝束以s型路线依次绕过上导丝辊、中心导丝辊和下导丝辊后导入成型机二级开松板内，所述平衡机构与摆杆连接。

4、进一步地，所述固定臂上半段中部制有通孔且通孔外周圆周均布有多个腰孔，所述固定臂上半段中部的通孔适配于支座一外壁上的凸柱上，且穿过腰孔与支座一螺纹连接的螺钉将固定臂小角度范围可调的固定于支座一上，所述支座一朝向成型机提升臂的侧壁上制有与成型机提升臂适配的圆弧槽，与所述支座一相反侧设有支座二，且支座二内侧壁上制有与成型机提升臂适配的圆弧槽，所述支座一和支座二内侧壁上的圆弧槽与成型机提升臂适配后，通过螺栓将支座一和支座二固定后与成型机提升臂夹紧固连。

5、进一步地，所述平衡机构包括固定杆和两个分别设于固定杆两端的拉簧，所述固定臂下端板面上制有至少两个相互平行且位置对应的腰型长孔，且中部通过穿出腰型长孔的连接销导与固定臂连接后，实现固定杆沿腰型长孔长度方向位置左右移动，所述固定杆两端朝向摆杆侧的侧壁上以及摆杆上均固定有位置对应的钩板，所述拉簧一端的挂钩勾连于固定杆的钩板上，且拉簧另一端的挂钩勾连于摆杆对应位置的钩板上，并在拉簧的作用下使得摆杆根据丝束张力转动后使丝束张力保持稳定状态。

6、本实用新型与现有技术相比的优点：

7、1、本技术方案利用杠杆原理，采用杠杆机构和平衡机构组合结构，将丝束张力经杠杆机构转换为机械能，之后利用平衡机构将能量暂时储存，待丝束张力趋于稳定时，再将能量释放，通过将能量贮存释放作用，消除丝束张力波动，使丝束以较为恒定拉力进入开松机，提高丝束填充度稳定性，提升滤棒吸阻稳定性；

8、2、本技术方案通过固定臂上半段中部的通孔与支座一的凸柱适配后，由穿过通孔外圆周均布的腰孔的螺钉支座一螺纹固连的结构，实现固定臂在支座一上小角度范围的调整，从而保证上导丝辊与杠杆机构上中心导丝辊和下导丝辊合适的角度，使丝束上的张力的缓存与释放达到最佳状态；

9、3、本技术方案采用拉簧和固定杆组成的平衡机构，为丝束张力的稳定性提供能量储存缓冲的作用，保证丝束张力能量释放的稳定性。

技术特征：

1.烟用丝束张力平衡装置，其特征在于：包括固定于成型机提升臂(6)上的l型的固定臂(11)，所述固定臂(11)上端部固定有上导丝辊(17)，所述固定臂(11)中部转动安装有杠杆机构，所述固定臂(11)下端部安装有与杠杆机构连接的平衡机构，且由导板(5)绕出的丝束(2)经上导丝辊(17)和杠杆机构导入成型机二级开松板(7)内，所述杠杆机构和平衡机构根据丝束(2)张力的大小使杠杆机构顺时针或逆时针摆动后，实现丝束(2)张力的实时调节。

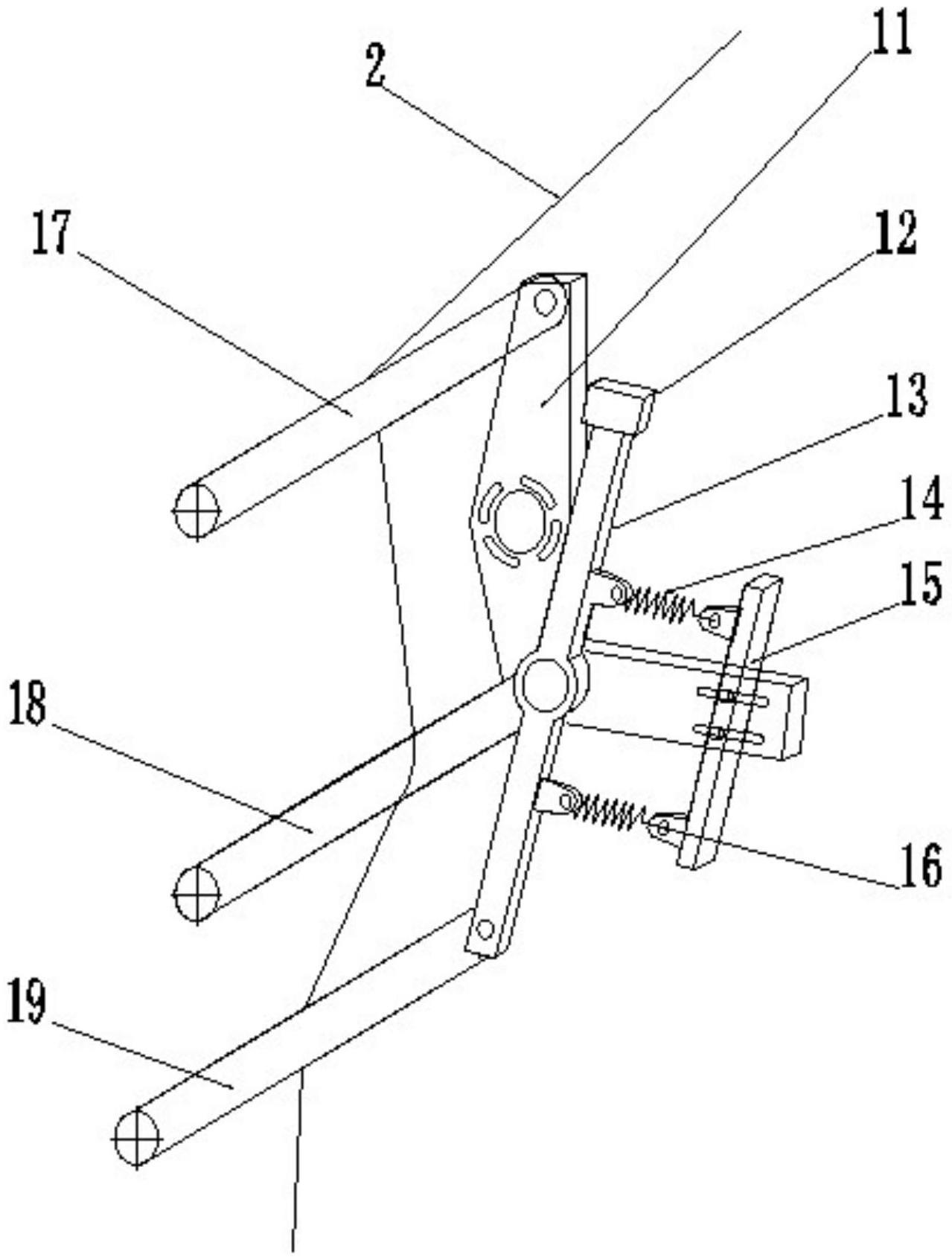

2.根据权利要求1所述的烟用丝束张力平衡装置，其特征在于：所述杠杆机构包括下导丝辊(19)、摆杆(13)和轴(20)，所述轴(20)呈阶梯柱结构，且轴(20)垂直固定于固定臂(11)中部外壁上，所述摆杆(13)转动安装于轴(20)的中段，且轴(20)外端的小径段固定有中心导丝辊(18)，所述下导丝辊(19)垂直固定于摆杆(13)下端外壁上，且摆杆(13)上端部固定有平衡块(12)，所述丝束(2)以s型路线依次绕过上导丝辊(17)、中心导丝辊(18)和下导丝辊(19)后导入成型机二级开松板(7)内，所述平衡机构与摆杆(13)连接。

3.根据权利要求2所述的烟用丝束张力平衡装置，其特征在于：所述固定臂(11)上半段中部制有通孔且通孔外周圆周均布有多个腰孔，所述固定臂(11)上半段中部的通孔适配于支座一(10)外壁上的凸柱上，且穿过腰孔与支座一(10)螺纹连接的螺钉将固定臂(11)小角度范围可调的固定于支座一(10)上，所述支座一(10)朝向成型机提升臂(6)的侧壁上制有与成型机提升臂(6)适配的圆弧槽，与所述支座一(10)相反侧设有支座二(9)，且支座二(9)内侧壁上制有与成型机提升臂(6)适配的圆弧槽，所述支座一(10)和支座二(9)内侧壁上的圆弧槽与成型机提升臂(6)适配后，通过螺栓将支座一(10)和支座二(9)固定后与成型机提升臂(6)夹紧固连。

4.根据权利要求2或3所述的烟用丝束张力平衡装置，其特征在于：所述平衡机构包括固定杆(15)和两个分别设于固定杆(15)两端的拉簧(14)，所述固定臂(11)下端板面上制有至少两个相互平行且位置对应的腰型长孔(21)，且中部通过穿出腰型长孔(21)的连接销导与固定臂(11)连接后，实现固定杆(15)沿腰型长孔(21)长度方向位置左右移动，所述固定杆(15)两端朝向摆杆(13)侧的侧壁上以及摆杆(13)上均固定有位置对应的钩板(16)，所述拉簧(14)一端的挂钩勾连于固定杆(15)的钩板(16)上，且拉簧(14)另一端的挂钩勾连于摆杆(13)对应位置的钩板(16)上，并在拉簧(14)的作用下使得摆杆(13)根据丝束(2)张力转动后使丝束(2)张力保持稳定状态。

技术总结
提供一种烟用丝束张力平衡装置，包括固定于成型机提升臂上的L型的固定臂，固定臂上端部固定有上导丝辊，固定臂中部转动安装有杠杆机构，固定臂下端部安装有与杠杆机构连接的平衡机构，且由导板绕出的丝束经上导丝辊和杠杆机构导入成型机二级开松板内，杠杆机构和平衡机构根据丝束张力的大小使杠杆机构顺时针或逆时针摆动后，实现丝束张力的实时调节。本技术利用杠杆原理，采用杠杆机构和平衡机构组合结构，将丝束张力经杠杆机构转换为机械能，之后利用平衡机构将能量暂时储存，待丝束张力趋于稳定时，再将能量释放，通过将能量贮存释放作用，消除丝束张力波动，使丝束以较为恒定拉力进入开松机，提高丝束填充度稳定性，提升滤棒吸阻稳定性。

技术研发人员：魏平夷
受保护的技术使用者：陕西中烟工业有限责任公司
技术研发日：20230207
技术公布日：2024/1/11
