智能手表的制作方法

本发明涉及手表领域，尤其涉及一种智能手表。

背景技术：

现在的智能手表中，都会安装天线，用于进行语音通话或者导航，现有的天线一般设置在表盘中，这会使得表盘的厚度较大，如果是金属材质时，由于影响信号功能，则无法将天线设置在表盘上。

虽然现有的技术中，可以将天线安装到表带中，但是由于现有的手表是通过点胶的方式，将天线集成到表带中，因此，密封性较差，有粘合脱离风险，且容易损坏，并且在手表进水时，容易被水渗透到表带内部，从而影响天线的使用，显然，现有的智能手表，密封性和防水性都比较差。

技术实现要素：

本发明的主要目的在于提出一种智能手表，旨在解决现有的智能手表，密封性和防水性较差，且有粘合脱离风险的技术问题。

为实现上述目的，本发明提供的一种智能手表，所述智能手表包括表头以及和所述表头连接的表带，所述表带包括由软胶液体套啤注塑形成的软胶表带、内嵌于所述软胶表带内腔的天线、以及与所述软胶表带套啤注塑的硬胶头粒；

表头出口朝向内腔出口，所述硬胶头粒设有从所述表头出口到所述内腔出口之间的导线通道，以供所述天线的导线由所述内腔出口通过所述导线通道与所述表头中的主控板电连接。

优选地，所述天线包括GSM贴片天线或GPS块状天线。

优选地，所述硬胶头粒由注塑模具注塑得到，其中，注塑模具根据预设的表带外形确定。

优选地，所述硬胶头粒内部穿设有流通软胶液体的通道，所述硬胶头粒的表面设有预设个数的通孔，通孔与所述通道连通。

优选地，所述软胶表带由表带模具注塑得到，其中，表带模具根据预设的表带外形确定。

优选地，所述软胶表带的内腔高度根据天线平置时的高度而定。

优选地，所述软胶表带的内腔设置在靠近硬胶头粒的一侧。

优选地，所述软胶表带的内侧设有螺纹，其中，朝向手臂的一侧为软胶表带的内侧。

优选地，所述软胶表带包括封装有天线的第一区域段，以及未封装有天线的第二区域段，在所述第二区域段中，穿设有预设数量的孔。

优选地，所述软胶表带的材料为TPU热塑性聚氨酯弹性体橡胶、TPE热塑性弹性体或硅胶；

所述硬胶头粒的材料为PC硬胶、PS聚苯乙烯或ABS树脂。

本发明所提出的智能手表中，包括表头和表带，表带包括由软胶液体套啤注塑形成的软胶表带、内嵌于所述软胶表带内腔的天线、以及与所述软胶表带套啤注塑的硬胶头粒，实现了将天线通过套啤注塑的方式，内嵌入到所述软胶表带的内腔中，最终将软胶表带与硬胶头粒进行套啤注塑，得到智能手表，使得手表表带的密封性增强，同时内嵌在智能手表的表带中的天线的防水性也相应增强。

附图说明

图1为本发明中，安装有GSM贴片天线的手表表带结构示意图；

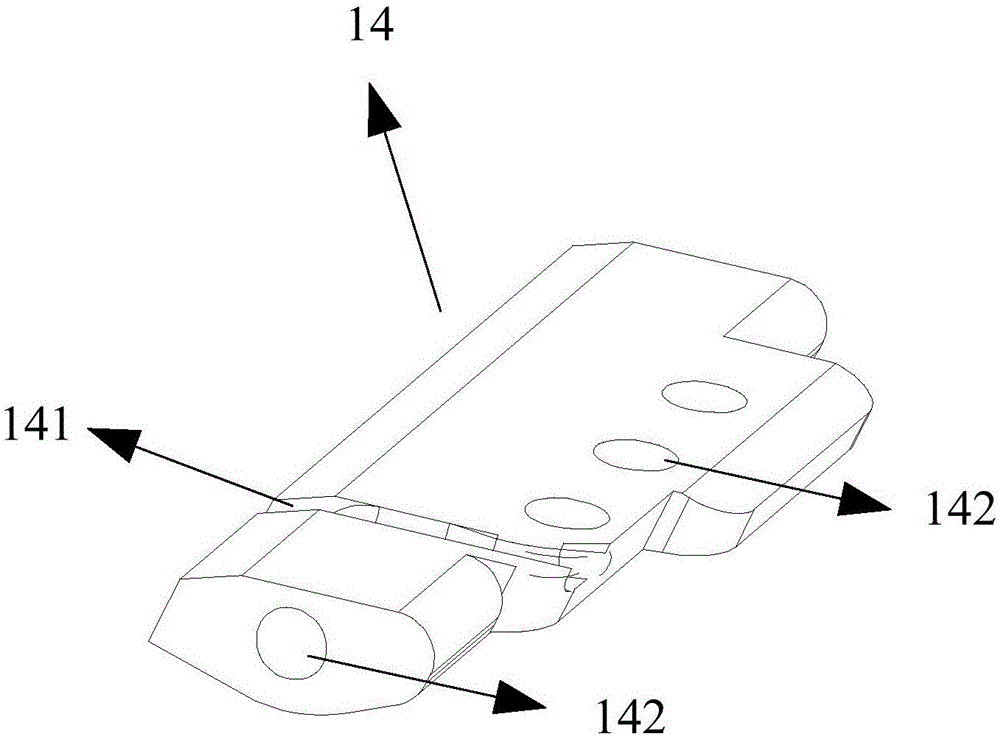

图2为图1中硬胶头粒14的细化结构示意图；

图3为图1中内侧成型有螺纹的手表表带结构示意图；

图4a为图1中的手表表带的左视图；

图4b为图1中的手表表带的右视图；

图4c为图1中的手表表带的正视图；

图4d为图1中的手表表带的后视图；

图4e为图1中的手表表带的俯视图；

图5为本发明中，安装有GPS块状天线的手表表带结构示意图；

图6为图5中硬胶头粒24的细化结构示意图；

图7为图5中内侧成型有螺纹的手表表带的结构示意图；

图8a为图5中的手表表带的左视图；

图8b为图5中的手表表带的右视图；

图8c为图5中的手表表带的正视图；

图8d为图5中的手表表带的后视图；

图8e为图5中的手表表带的俯视图；

图9为本发明手表表带的制作方法较佳实施例的流程示意图。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

本发明提供一种智能手表。

在本实施例中，所述智能手表包括表头以及和所述表头连接的表带，所述表带包括由软胶液体套啤注塑形成的软胶表带、内嵌于所述软胶表带内腔的天线、以及与所述软胶表带套啤注塑的硬胶头粒；表头出口朝向内腔出口，所述硬胶头粒设有从所述表头出口到所述内腔出口之间的导线通道，以供所述天线的导线由所述内腔出口通过所述导线通道与所述表头中的主控板电连接。

由于所述天线包括GSM贴片天线或GPS块状天线。

因此，下文将分成内嵌GSM贴片天线以及内嵌GPS块状天线的两种手表表带进行详述。

1)第一种，在手表表带中内嵌GSM贴片天线时，参照图1和图2，所述表带10包括由软胶液体套啤注塑形成的软胶表带11(软胶表带11包括上层软胶表带和底层软胶表带)、内嵌于所述软胶表带11内腔12的GSM贴片天线13、以及与所述软胶表带11套啤注塑的硬胶头粒14；表头出口(图未示)朝向内腔12出口(所述内腔12出口位于硬胶头粒14所在一侧)，所述硬胶头粒14设有从所述表头出口到所述内腔12出口之间的导线通道141，以供所述GSM贴片天线13的导线131由所述内腔12出口通过所述导线通道141与所述表头中的主控板电连接。

值得注意的是，此时注塑所述硬胶头粒14的注塑模具根据预设的表带外形确定，由于预设的表带外形根据GSM贴片天线13确定，因此，注塑所述硬胶头粒14的注塑模具实际上也是根据GSM贴片天线13确定。

同理，注塑所述软胶表带11的表带模具也是根据预设的表带外形确定，因此所述软胶表带11的表带模具也是根据GSM贴片天线13确定。由于软胶表带11包括上层软胶表带和底层软胶表带，因此，注塑表带模具的模具包括第一表带模具和第二表带模具。

由于所述天线为GSM贴片天线13，因此，所述软胶表带11内腔12根据GSM贴片天线13平置时的高度而定。

应当理解的是，硬胶头粒14是介于手表表带和表头之间的介质，且GSM贴片天线13的导线131要与所述表头的主控板电连接，才能实现语音通话功能，因此，在本实施例中，表头出口(图未示)朝向内腔12出口，即参照图2，所述硬胶头粒14设有从所述表头出口到所述内腔12出口之间的导线通道141，以供所述GSM贴片天线13的导线131由所述内腔12出口通过所述导线通道141与所述表头中的主控板连接。

此处值得一提的是，所述硬胶头粒14内部穿设有流通软胶液体的通道，所述硬胶头粒的表面设有预设个数的通孔142，通孔与所述通道连通。

也就是说，硬胶头粒14在注塑时，会成型有预设个数的通孔142，便于软胶液体与硬胶头粒14注塑时，流经成型的各个通孔142，最终在软胶表带11在凝固成形时，与硬胶头粒14紧密粘合。并且，成型的通道也可以作为导线通道，以供GSM贴片天线13的导线131由内腔出口12通过其中的任两个通孔142与所述表头中的主控板连接，当然，本实施例中优选选择距离较近，且靠近表头出口和内腔出口12的两个通孔，如图2所示，选择侧边的通孔以及顶面上距离侧边的通孔最近的通孔，应当理解的是，通孔142的位置不做限定，可以成型在硬胶头粒14的各个面中。

本实施例中，在通过表带模具注塑软胶表带11时，优选将所述软胶表带11的内腔12设置在靠近硬胶头粒14的一侧。

进一步地，所述软胶表带11的内侧111设有螺纹，其中，朝向手臂的一侧为软胶表带11的内侧111。

应当理解的是，所述软胶表带11是由安装GSM贴片天线13的底层软胶表带，经过第二次套啤得到的，因此，在第二次套啤时，相当于在安装GSM贴片天线13的底层软胶表带覆盖软胶液体，由于第二表带模具在接触手表表带内侧111的位置才设有螺纹，因此，最终得到的软胶表带11的内侧111设有螺纹，实际上是第二次套啤生成的软胶表带部分才设有螺纹，具体可参照图3，从图3中可看出，右边的部分内嵌有GSM贴片天线13，因此，这部分的软胶表带是第一次套啤得到的，没有成型螺纹，而左边部分的软胶表带是在第二表带模具进行第二次套啤得到的，因此内侧111成型有螺纹。

进一步地，所述软胶表带11包括封装有GSM贴片天线13的第一区域段，以及未封装有GSM贴片天线13的第二区域段，在所述第二区域段中，穿设有预设数量的孔，当然，由于GSM贴片天线13的第一区域段较长，所述第二区域段中也可不穿设孔。

在本实施例中，为更好理解表带的构造，可参照图4a-4e，图4a-4e为安装有GSM贴片天线13的表带在各个方向的视图，按照字母的顺序分别为表带的左、右、正、后和俯视图。

2)第二种，在手表表带中内嵌GPS块状天线时，参照图5和图6，所述表带20包括由软胶液体套啤注塑形成的软胶表带21(软胶表带21包括上层软胶表带和底层软胶表带)、内嵌于所述软胶表带21内腔22的GPS块状天线23、以及与所述软胶表带21套啤注塑的硬胶头粒24；表头出口(图未示)朝向内腔22出口(所述内腔22出口位于硬胶头粒24所在一侧)，所述硬胶头粒24设有从所述表头出口到所述内腔22出口之间的导线通道241，以供所述GPS块状天线23的导线231由所述内腔22出口通过所述导线通道241与所述表头中的主控板连接。

值得注意的是，此时注塑所述硬胶头粒24的注塑模具根据预设的表带外形确定，由于预设的表带外形根据GPS块状天线23确定，因此，注塑所述硬胶头粒24的注塑模具实际上也是根据GPS块状天线23确定。

同理，注塑所述软胶表带21的表带模具也是根据预设的表带外形确定，因此所述软胶表带21的表带模具也是根据GPS块状天线23确定。由于软胶表带21包括上层软胶表带和底层软胶表带，因此，注塑表带模具的模具包括第一表带模具和第二表带模具。

应当理解的是，天线为GPS块状天线23时，注塑模具以及第一表带模具和第二表带模具与GSM贴片天线13的各种模具不同的，进一步地，为了注塑硬胶头粒的便利性，还可让两种天线注塑头粒硬胶的注塑模具相同。

由于所述天线为GPS块状天线23，因此，所述软胶表带21内腔22根据GPS块状天线23平置时的高度而定。

应当理解的是，硬胶头粒24是介于手表表带和表头之间的介质，且GPS块状天线23的导线231要与所述表头的主控板电连接，才能实现导航功能，因此，在本实施例中，表头出口(图未示)朝向内腔22出口，即参照图6，所述硬胶头粒24设有从所述表头出口到所述内腔22出口之间的导线通道241，以供所述GPS块状天线23的导线231由所述内腔22出口通过所述导线通道241与所述表头中的主控板连接。

此处值得一提的是，所述硬胶头粒24内部穿设有流通软胶液体的通道，所述硬胶头粒的表面设有预设个数的通孔242，通孔与所述通道连通。

也就是说，硬胶头粒24在注塑时，会成型有预设个数的通孔242，便于软胶液体与硬胶头粒24注塑时，流经成型的各个通孔242，最终在软胶表带21在凝固成形时，与硬胶头粒24紧密粘合。并且，成型的通道也可以作为导线通道，以供GPS块状天线23的导线231由内腔出口22通过其中的任两个通孔242与所述表头中的主控板连接，当然，本实施例中优选选择距离较近，且靠近表头出口和内腔出口22的两个通孔。如图6所示，选择侧边的通孔以及顶面上距离侧边的通孔最近的通孔，应当理解的是，通孔142的位置不做限定，可以成型在硬胶头粒24的各个面中。

本实施例中，在通过表带模具注塑软胶表带21时，优选将所述软胶表带21的内腔22设置在靠近硬胶头粒24的一侧。

进一步地，所述软胶表带21的内侧211设有螺纹，其中，朝向手臂的一侧为软胶表带21的内侧211。

应当理解的是，所述软胶表带21是由安装GPS块状天线23的底层软胶表带，经过第二次套啤得到的，因此，在第二次套啤时，相当于在安装GPS块状天线23的底层软胶表带覆盖软胶液体，由于第二表带模具在接触手表表带内侧211的位置才设有螺纹，因此，最终得到的软胶表带21的内侧211设有螺纹，实际上是第二次套啤生成的软胶表带部分才设有螺纹，具体可参照图7，从图7中可看出，左边的部分内嵌有GPS块状天线23，因此，这部分的软胶表带是第一次套啤得到的，没有成型螺纹，而右边部分的软胶表带是在第二表带模具进行第二次套啤得到的，因此内侧211成型有螺纹。

进一步地，所述软胶表带21包括封装有GPS块状天线23的第一区域段，以及未封装有GPS块状天线23的第二区域段，在所述第二区域段中，穿设有预设数量的孔，如图7所示。当然，此时，所述第二区域段中也可不穿设孔。

在本实施例中，为更好理解表带的构造，可参照图8a-8e，图8a-8e为安装有GPS块状天线23的表带在各个方向的视图，按照字母的顺序分别为表带的左、右、正、后和俯视图。

在本实施例中，可以仅在一边的表带内嵌其中一种天线，相当于是让手表具备语音通话功能，或导航功能；当然，也可以分别在两边的表带内嵌不同的天线，使得手表同时具备语音通话功能以及导航功能。

本发明所提出的智能手表中，包括表头和表带，表带包括由软胶液体套啤注塑形成的软胶表带、内嵌于所述软胶表带内腔的天线、以及与所述软胶表带套啤注塑的硬胶头粒，实现了将天线通过套啤注塑的方式，内嵌入到所述软胶表带的内腔中，最终将软胶表带与硬胶头粒进行套啤注塑，得到智能手表，使得手表表带的密封性增强，同时内嵌在智能手表的表带中的天线的防水性也相应增强。

进一步地，提出一种手表表带的制作方法。

参照图9，图9为本发明手表表带的制作方法较佳实施例的流程示意图。

在本实施例中，所述手表表带的制作方法包括：

步骤S10，将硬胶头粒放置到第一表带模具，并根据软胶液体进行第一次套啤，得到连接硬胶头粒的底层软胶表带；

步骤S20，在所述底层软胶表带上安装天线；

步骤S30，将安装有天线的底层软胶表带放置到第二表带模具，并根据所述软胶液体进行第二次套啤，得到手表表带。

在本实施例中，所述天线包括GSM贴片天线或GPS块状天线，应当理解的是，在天线为GSM贴片天线，用于实现语音通话功能，在天线为GPS块状天线时，用于实现导航功能，在手表的表带中安装相应的天线，该手表就具备相应的功能。

在本实施例中，所述步骤S10之前，包括注塑硬胶头粒的步骤，具体地：

根据预设的表带外形确定注塑模具；

通过确定的注塑模具注塑硬胶头粒。

进一步地，为了增强硬胶头粒和软胶表带之间的粘合性，所述通过确定的注塑模具注塑硬胶头粒时，在所述硬胶头粒的内部穿设有流通软胶液体的通道，所述硬胶头粒的表面成型有预设个数的通孔，通孔与所述通道连通。

由于本实施例中，会根据预设的表带外形确定注塑模具，因此，再通过确定的注塑模具注塑硬胶头粒。当然，由于天线包括GSM贴片天线或GPS块状天线，两种天线的形态不同，因此，得到的表带外形也会相应不同，因此，注塑硬胶头粒的注塑模具相应也可以有所不同，此时，就根据天线对应的注塑模具注塑硬胶头粒。然后，为了使硬胶头粒和软胶表带之间可以紧密粘合，在通过确定的注塑模具注塑硬胶头粒时，在所述硬胶头粒的内部设有流通软胶液体的通道，所述硬胶头粒的表面成型有预设个数的通孔，通孔与所述通道连通。使得软胶液体可以流经过成型的各个通孔，最终在软胶表带在凝固成形时，与硬胶头粒紧密粘合。本实施例中，优选硬胶头粒的顶部到底部之间穿设有3个通孔，侧面之间穿设有1个通孔，当然，通孔的个数不做限定，可以根据具体情况设为其它值。

值得注意的是，硬胶头粒的通道还可用于作为导线通道，以供所述天线的导线基于所述导线通道与手表表头中的主控板连接，这个部分在下文中结合图进行详述。

进一步地，为了注塑硬胶头粒的便利性，还可让两种天线注塑头粒硬胶的注塑模具相同。

在本实施例中，注塑得到硬胶头粒之后，将硬胶头粒放置到第一表带模具进行第一次套啤，以得到连接硬胶头粒的底层软胶表带，具体地：所述步骤S10包括：

根据预设的表带外形确定第一表带模具；

将硬胶头粒放置在确定的第一表带模具上；

将软胶液体注入放置有硬胶头粒的第一表带模具，得到连接硬胶头粒的底层软胶表带；

其中，所述底层软胶表带包括由边缘凸起所形成的内腔，所述内腔用于安装天线，且内腔高度根据天线的高度而定。

在本实施例中，由于天线的不同，预设的表带外形不同，因此，制作的软胶表带也相应不同，因此，制作软胶表带的第一表带模具也是不同的，所以，在制作软胶表带之前，先根据预设的表带外形确定第一表带模具，然后将硬胶头粒放置在确定的第一表带模具上，此时，硬胶头粒是确定的天线对应的硬胶头粒，然后将获取的硬胶头粒放置在确定的第一表带模具上，进行软胶表带的制作，具体地，将事先准备的软胶液体注入到放置有硬胶头粒的第一表带模具，以得到连接硬胶头粒的底层软胶表带。此时，底层软胶表带包括由边缘凸起所形成的内腔，所述内腔用于安装天线，且内腔高度根据天线的高度而定。前面已经提到，不同的天线，使用的第一表带模具不同，因此，所述底层软胶表带的内腔高度根据天线的高度而定，在天线为GSM贴片天线时，底层软胶表带的内腔与所述GSM贴片天线的高度匹配，在天线为GPS块状天线时，底层软胶表带的内腔与所述GPS块状天线的高度匹配，匹配的方式可以是高度等同，也可以是内腔的高度比天线的高度大预设范围值，如0至3mm。

在制得底层软胶表带之后，即可在所述底层软胶表带上安装天线，可以理解的是，GSM贴片天线或GPS块状天线都有一根导线，需要连接到手表表头的主控板，才能实现语音通话功能或是导航功能，因此，本实施例中，该手表包括表头，且表头出口朝向内腔出口，所述硬胶头粒设有从所述表头出口到所述内腔出口之间的导线通道，以供所述天线的导线由所述内腔出口通过所述导线通道与所述表头中的主控板连接。

在底层软胶表带上安装天线之后，即可放置到第二表带模具进行第二次套啤，具体地，所述步骤S30包括：

根据预设的表带外形确定第二表带模具；

将安装有天线的底层软胶表带放置到确定的第二表带模具上；

将所述软胶液体注入到放置有底层软胶表带的所述第二表带模具，得到手表表带。

同理，在天线不同时，预设的表带外形不同，因此，制作软胶表带的第二表带模具也是不同的，所以，在对安装有天线的底层软胶表带进行第二次套啤之前，先根据预设的表带外形确定第二表带模具，然后将安装有天线的底层软胶表带放置到确定的第二表带模具上，进行手表表带的制作，具体地，将事先准备的软胶液体覆盖安装有天线的底层软胶表带上，最终得到手表表带，以使得天线就密封内嵌于手表表带中。当然，由于天线的长度小于手表表带的长度，因此本实施中，所述手表表带包括封装有天线的第一区域段，以及未封装有天线的第二区域段。

进一步地，所述第二表带模具在接触手表表带内侧的位置设有螺纹，以使所述手表表带的内侧成型有螺纹，其中，朝向手臂的一侧为手表表带的内侧。

从上文中可知，所述手表表带包括封装有天线的第一区域段，以及未封装有天线的第二区域段，因此，所述步骤S30之后，所述手表表带的制作方法还包括：

在所述第二区域段中，成型预设数量的孔。

也就是说，在通过两次套啤制作手表表带之后，可以在所述手表表带未封装有天线的第二区域段中，穿设预设数量的孔，由于安装不同的天线时，手表表带中封装有天线的第一区域段是不同的，因此，成型孔的数量也相应不同，本实施例中，由于GSM贴片天线比GPS块状天线长，因此，安装GSM贴片天线的表带中成型孔的数量，比安装GPS块状天线长的表带中成型孔的数少。当然，是否要进行穿孔，还可根据具体需求进行设置，本实施例中，可仅在安装GPS块状天线的手表表带中进行穿孔。

在本实施例中，所述手表表带的软胶材料为TPU热塑性聚氨酯弹性体橡胶、TPE热塑性弹性体或硅胶；

所述硬胶头粒的材料为PC硬胶、PS聚苯乙烯或ABS树脂。

本实施例提出的手表表带的制作方法，先将硬胶头粒放置到第一表带模具，并根据软胶液体进行第一次套啤，得到连接硬胶头粒的底层软胶表带，然后在所述底层软胶表带上安装天线，最终将安装有天线的底层软胶表带放置到第二表带模具，并根据所述软胶液体进行第二次套啤，得到手表表带，使得制作出的手表表带内部，不留任何缝隙，增强了手表表带的密封性和防水性。
