一种保暖护膝的制作方法

本发明涉及护膝技术领域，具体涉及一种可调节松紧带长短的保暖护膝。

背景技术：

随着人们对健康的重视，保暖护膝越来越得到人们的青睐。保暖护膝的样式越来越多，但各种细节问题日益体现。现有的保暖护膝当佩戴后，护膝在腿部的贴合牢靠程度不够理想，不能够适用于各种体型的人群。现有的挂钩易脱落且不易佩戴。

技术实现要素：

本发明所要解决的技术问题是针对现有技术的不足，提供一种保暖护膝。

本发明解决上述技术问题的技术方案如下：一种保暖护膝，包括护膝本体、多个连接带、多个卡接部和多个与所述卡接部适配卡接的扣合部，多个所述连接带的一端均固定在所述护膝本体的一侧边上，多个所述卡接部固定在所述护膝本体的另一侧边上且与多个所述连接带一一相对布置。所述扣合部穿设在所述连接带上，多个所述连接带的另一端一一对应穿过对应的扣合部且可拆卸固定在对应的连接带上。

本发明的有益效果是：本发明的保暖护膝，通过设置连接带的一端固定在护膝本体的一侧边上，另一端可拆卸固定在连接带上，可自由调节连接带的长短；护膝本体佩戴后不容易出现护膝脱落，护膝能够紧密贴近腿部且保暖效果良好。

在上述技术方案的基础上，本发明还可以做如下改进。

进一步，所述连接带的一侧面设有魔术贴和魔术贴刺，所述魔术贴固定在所述连接带靠近所述护膝本体的一段上，所述魔术贴刺固定在所述连接带靠近所述扣合部的一段上。

采用上述进一步方案的有益效果是：通过在连接带的一侧面设置魔术贴和魔术贴刺，可以根据每个人的腿粗细自由调节连接带长度，护膝更加贴合腿部，护膝保暖性更佳，佩戴更方便。

进一步，所述卡接部包括织带和连接环，所述织带穿过所述连接环且其两端均固定在所述护膝本体的另一侧边上，所述连接环远离所述织带的一侧一体连接有挂钩，所述挂钩与所述扣合部适配卡接。

采用上述进一步方案的有益效果是：通过设置织带、连接环和挂钩，卡接部与挂钩的固定卡接更为牢固，可防止挂钩跑位偏移。

进一步，所述扣合部为一挂框，所述挂框上设有插接孔和卡接孔，所述连接带通过所述插接孔穿设在所述连接带上，所述挂钩钩挂在所述卡接孔内。

采用上述进一步方案的有益效果是：通过设置卡接孔，使挂钩与挂框的固定更为牢固。

进一步，所述卡接孔呈D型结构，所述卡接孔远离所述连接带的一边为弧形结构。

采用上述进一步方案的有益效果是：通过将卡接孔设置为D型结构，且将卡接孔远离连接带的一边设置为弧形结构，使挂钩钩在卡接孔内时，防止挂钩跑位偏移，整体的护膝结构更为稳固。

进一步，所述插接孔和所述连接环均成长条形结构且均与所述连接带在护膝本体上的排布方向平行。

采用上述进一步方案的有益效果是：通过将插接孔和连接环均设置成长条形，使连接带的受力较为分散，避免人体腿部局部受力过大。

进一步，所述连接带为松紧带。

采用上述进一步方案的有益效果是：通过将连接带设置为松紧带，可方便调节整体的松紧程度。

进一步，所述连接带的个数为4个。

进一步，所述护膝本体包括依次一体连接的第一护膝段和第二护膝段，所述第一护膝段与所述第二护膝段之间的夹角大于90°；所述第一护膝段的长度小于第二护膝段的长度，所述第一护膝段上设有一个连接带。

附图说明

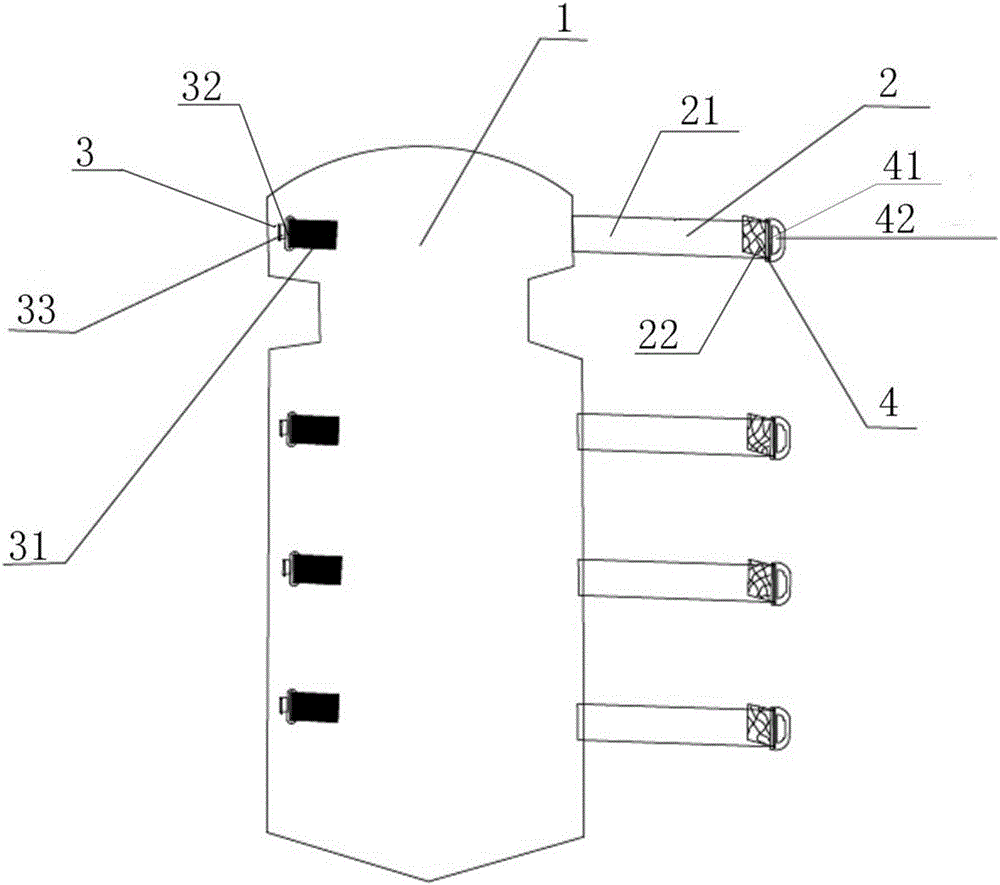

图1为本发明实施例的立体结构示意图；

图2为本发明实施例的主视结构示意图。

附图中，各标号所代表的部件列表如下：

1、护膝本体；11、第一护膝段；12、第二护膝段；2、连接带；21、魔术贴；22、魔术贴刺；3、卡接部；31、织带；32、连接环；33、挂钩；4、扣合部；41、插接孔；42、卡接孔。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

如图1和图2所示，本实施例的一种保暖护膝，包括护膝本体1、多个连接带2、多个卡接部3和多个与所述卡接部3适配卡接的扣合部4，多个所述连接带2的一端均固定在所述护膝本体1的一侧边上，多个所述卡接部3固定在所述护膝本体1的另一侧边上且与多个所述连接带2一一相对布置。所述扣合部4穿设在所述连接带2上，多个所述连接带2的另一端一一对应穿过对应的扣合部4且可拆卸固定在对应的连接带2上。

所述连接带2为松紧带。通过将连接带设置为松紧带，可方便调节整体的松紧程度。

本实施例的保暖护膝，通过设置连接带的一端固定在护膝本体的一侧边上，另一端可拆卸固定在连接带上，可自由调节连接带的长短；护膝本体佩戴后不容易出现护膝脱落，护膝能够紧密贴近腿部且保暖效果良好。

如图1和图2所示，本实施例的所述连接带2的一侧面设有魔术贴21和魔术贴刺22，所述魔术贴21固定在所述连接带2靠近所述护膝本体的一段上，所述魔术贴刺22固定在所述连接带2靠近所述扣合部4的一段上。魔术贴和魔术贴刺之间留有一段空隙，魔术贴外露的一面为柔软的纤维，魔术贴刺裸露的一面为带有钩刺的弹性纤维，魔术贴可粘贴在魔术贴刺上；通过在连接带的一侧面设置魔术贴和魔术贴刺，可以根据每个人的腿粗细自由调节连接带长度，护膝更加贴合腿部，护膝保暖性更佳，佩戴更方便。

如图1和图2所示，本实施例的所述卡接部3包括织带31和连接环32，所述织带31穿过所述连接环32且其两端均固定在所述护膝本体1的另一侧边上，所述连接环32远离所述织带31的一侧一体连接有挂钩33，所述挂钩33与所述扣合部4适配卡接。通过设置织带、连接环和挂钩，卡接部与挂钩的固定卡接更为牢固，可防止挂钩跑位偏移。

如图1和图2所示，本实施例的所述扣合部4为一挂框，所述挂框上设有插接孔41和卡接孔42，所述连接带2通过所述插接孔41穿设在所述连接带2上，所述挂钩33钩挂在所述卡接孔42内。通过设置卡接孔，使挂钩与挂框的固定更为牢固。

如图1所示，本实施例的所述卡接孔42呈D型结构，所述卡接孔42远离所述连接带2的一边为弧形结构。通过将卡接孔42设置为D型结构，且将卡接孔远离连接带的一边设置为弧形结构，使挂钩钩在卡接孔内时，防止挂钩跑位偏移，整体的护膝结构更为稳固。

如图1和图2所示，本实施例的所述插接孔41和所述连接环32均成长条形结构且均与所述连接带2在护膝本体1上的排布方向平行。通过将插接孔和连接环均设置成长条形，使连接带的受力较为分散，避免人体腿部局部受力过大。

如图1和图2所示，本实施例的所述连接带2的个数为4个。

如图2所示，本实施例的所述护膝本体1包括依次一体连接的第一护膝段11和第二护膝段12，所述第一护膝段11与所述第二护膝段12之间的夹角大于90°；所述第一护膝段11的长度小于第二护膝段12的长度，所述第一护膝段11上设有一个连接带。

本实施例的保暖护膝在使用的过程中，先将护膝本体包覆在人体腿部的膝盖上，然后通过调整扣合部在连接带上的位置，再将魔术贴粘贴在魔术贴刺上，然后将挂钩勾住挂框的连接孔内，本实施例的保暖护膝可自由调节连接带的长短，佩戴后不容易出现护膝脱落，护膝能够紧密贴近腿部且保暖效果良好。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
