基于多组同步射频测距技术的防狼鞋的制作方法

本发明涉及一种鞋子，尤其是指基于多组同步射频测距技术的防狼鞋。

背景技术：

随着经济和社会的发展，在公共场所随意伤人的事件时有所闻，导致社会上弥漫着一股惶恐不安的气息。为了有效保护自身的安全，许多民众选择随身携带诸如电击棒、防狼喷雾等防身装备。这些装备通常都被民众置放于随身携带的皮包或提袋中，以便在遭遇突发状况时可以取用。

但是，当民众感受并意识到危险情况发生，一直到顺利取出这些装备进行使用，需要相当的时间，而且容易被歹徒察觉。特别是，很多歹徒对于此类防身装备警惕较高，容易通过暴力手段制止民众使用，因而导致该类防身装备形同虚设。

技术实现要素：

本发明提供一种基于多组同步射频测距技术的防狼鞋，其主要目的在于克服现有防身装备容易被歹徒察觉的缺陷。

为解决上述技术问题，本发明采用如下技术方案：

基于多组同步射频测距技术的防狼鞋，包括左鞋子和右鞋子，所述左鞋子包括鞋底、鞋面、开设于鞋底内的鞋底容置腔、一安装于该鞋底容置腔内的第一测距装置以及一防狼喷射装置，所述右鞋子包括鞋底、鞋面、开设于鞋底内的鞋底容置腔以及一安装于该鞋底容置腔内的第二测距装置，所述第一测距装置包括第一蓄电池、第一微处理器、现场可编程门阵列电路以及至少两个射频接受器，所述第二测距装置包括一第二蓄电池和射频发射器，所述第一微处理器、现场可编程门阵列电路以及射频接受器均电连接于所述第一蓄电池，所述射频发射器电连接于所述第二蓄电池，所述射频发射器的输出端均与各射频接受器的使能端相连，各射频接受器的输出端均电连接于所述现场可编程门阵列电路，所述现场可编程门阵列电路的输出端与所述第一微处理器的使能端相连，所述防狼喷射装置包括喷嘴、电子开关以及封闭腔，所述封闭腔内填充有刺激性药剂，所述喷嘴位于鞋底侧壁上，并且其连通于所述封闭腔，所述喷嘴用于向外喷洒所述刺激性药剂；所述电子开关用于启动或关闭所述喷嘴的喷洒；所述电子开关与所述第一蓄电池电连接，所述第一微处理器的输出端与所述电子开关电连接。

进一步的，还包括至少一颗LED灯泡，该LED灯泡设置于所述鞋底的侧壁或所述鞋面上，并且与所述第一蓄电池或第二蓄电池电连接。

进一步的，所述LED灯泡电连接于所述电子开关并且受其控制动作。

进一步的，所述喷嘴位于所述左鞋子前端的所述鞋底侧壁上，其喷洒方向指向所述左鞋子的正前方。

进一步的，所述射频接受器设置有四个，该四个射频接受器均匀对称地布置于所述左鞋子的鞋底或鞋面的两侧。

进一步的，所述现场可编程门阵列电路的频率为2GHz。

和现有技术相比，本发明产生的有益效果在于:

本发明结构简单、实用性强，通过设置在左鞋子和右鞋子的鞋底安装第一测距装置和第二测距装置，利用现场可编程门阵列 (Field Programmable Gate Array, FPGA)电路对射频接收器所接收的位置讯号作时间同步校正并且产生同步测距讯号，进而精准地达到同步测距的效果，第一微处理器可以通过计算获得其两个鞋子的相对距离，当遇到歹徒时，使用者抬起右脚，所述第一微处理器便可实时获知左鞋子和右鞋子的间隔距离超过人正常行走的距离阈值，因而第一微处理器触动电子开关动作，使得人右鞋子上的喷嘴开启，瞬间向歹徒喷射刺激性药剂，从而不经意中将歹徒打倒，使其丧失作案能力。

附图说明

图1为本发明中左鞋子的结构示意图。

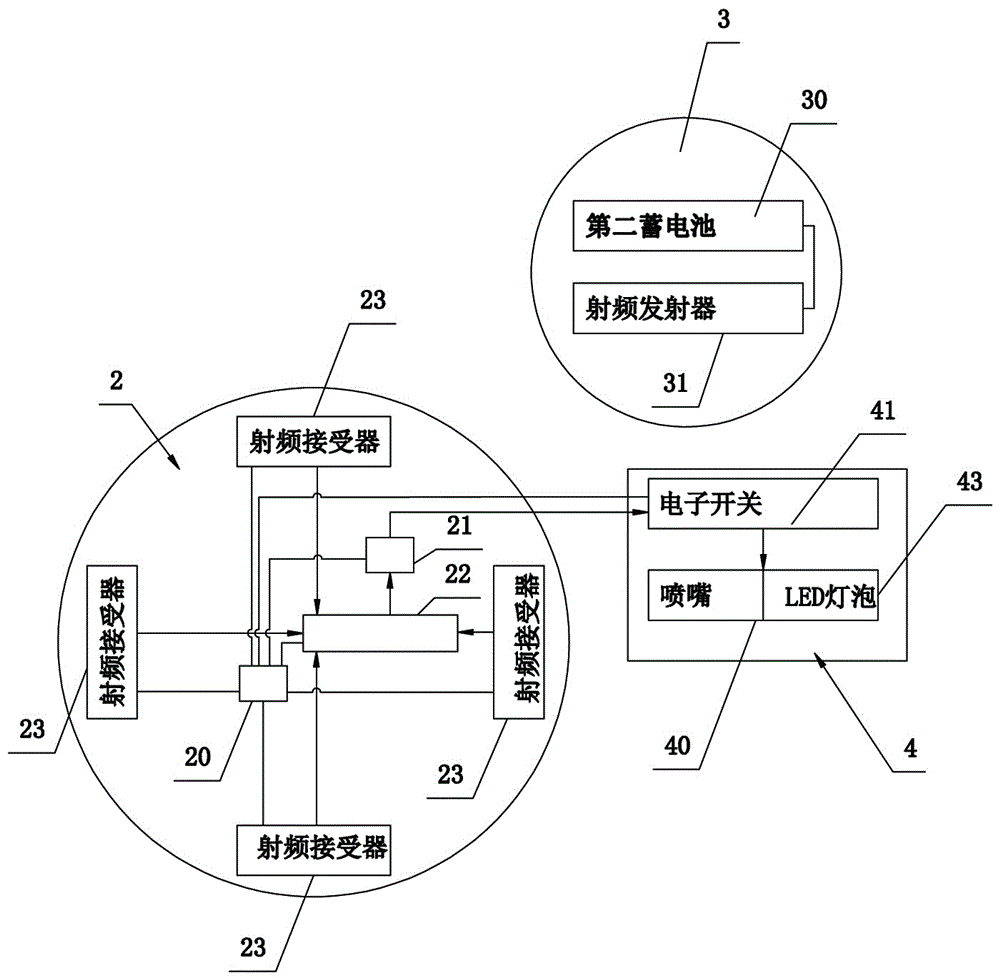

图2为本发明的原理框图。

具体实施方式

下面参照附图说明本发明的具体实施方式。

参照图1和图2。基于多组同步射频测距技术的防狼鞋，包括左鞋子1和右鞋子，所述左鞋子1包括鞋底10、鞋面11、开设于鞋底10内的鞋底10容置腔、一安装于该鞋底10容置腔内的第一测距装置2以及一防狼喷射装置4，所述右鞋子包括鞋底10、鞋面11、开设于鞋底10内的鞋底10容置腔以及一安装于该鞋底10容置腔内的第二测距装置3，所述第一测距装置2包括第一蓄电池20、第一微处理器21、现场可编程门阵列电路22以及至少两个射频接受器23，所述第二测距装置3包括一第二蓄电池30和射频发射器31，所述第一微处理器21、现场可编程门阵列电路22以及射频接受器23均电连接于所述第一蓄电池20，所述射频发射器31电连接于所述第二蓄电池30，所述射频发射器31的输出端均与各射频接受器23的使能端相连，各射频接受器23的输出端均电连接于所述现场可编程门阵列电路22，所述现场可编程门阵列电路22的输出端与所述第一微处理器21的使能端相连，所述防狼喷射装置4包括喷嘴40、电子开关41以及封闭腔42，所述封闭腔42内填充有刺激性药剂420，所述喷嘴40位于鞋底10侧壁上，并且其连通于所述封闭腔42，所述喷嘴40用于向外喷洒所述刺激性药剂420；所述电子开关41用于启动或关闭所述喷嘴40的喷洒；所述电子开关41与所述第一蓄电池20电连接，所述第一微处理器21的输出端与所述电子开关41电连接。

进一步的，所述防狼喷射装置4还包括至少一颗LED灯泡43，该LED灯泡43设置于所述鞋底10的侧壁或所述鞋面11上，并且与所述第一蓄电池20或第二蓄电池30电连接。

进一步的，所述LED灯泡43电连接于所述电子开关41并且受其控制动作。

进一步的，所述喷嘴40位于所述左鞋子1前端的所述鞋底10侧壁上，其喷洒方向指向所述左鞋子1的正前方。

进一步的，所述射频接受器23设置有四个，该四个射频接受器23均匀对称地布置于所述左鞋子1的鞋底10或鞋面11的两侧。

进一步的，所述现场可编程门阵列电路22的频率为2GHz。

和现有技术相比，本发明产生的有益效果在于:

本发明结构简单、实用性强，通过设置在左鞋子1和右鞋子的鞋底10安装第一测距装置2和第二测距装置3，利用现场可编程门阵列 (Field Programmable Gate Array, FPGA)电路对射频接收器所接收的位置讯号作时间同步校正并且产生同步测距讯号，进而精准地达到同步测距的效果，第一微处理器21可以通过计算获得其两个鞋子的相对距离，当遇到歹徒时，使用者抬起右脚，所述第一微处理器21便可实时获知左鞋子1和右鞋子的间隔距离超过人正常行走的距离阈值，因而第一微处理器21触动电子开关41动作，使得人右鞋子上的喷嘴40开启，瞬间向歹徒喷射刺激性药剂420，从而不经意中将歹徒打倒，使其丧失作案能力。

上述仅为本发明的具体实施方式，但本发明的设计构思并不局限于此，凡利用此构思对本发明进行非实质性的改动，均应属于侵犯本发明保护范围的行为。
