一种具有保健功能且便于佩戴的智能手环的制作方法

本发明涉及智能手环领域，更具体的说是涉及一种具有保健功能且便于佩戴的智能手环。

背景技术：

近两年上市的智能可穿戴设备越来越多，其中尤其以智能手环最受厂商的重视和消费者的欢迎，智能手环的功能越来越强大，在保证强大功能的基础上，用户对智能手环在佩戴舒适性、美观性和操作的简便性上要求越来越高。

智能手环的主要结构部件包括用于佩戴的表带和集成智能功能的手环主体，现有的智能手环的表带扣和后与皮肤接触的部位都会存在凹凸不平的结构，影响佩戴的舒适度。

技术实现要素：

本发明克服了现有技术的不足，提供一种具有保健功能且便于佩戴的智能手环，解决了现有的智能手环的表带扣合后与皮肤接触的部位都会存在凹凸不平的结构，影响佩戴的舒适度的问题。

为解决上述的技术问题，本发明采用以下技术方案：

一种具有保健功能且便于佩戴的智能手环，它包括智能表盘；它还包括第一表带和第二表带；所述智能表盘的一侧连接第一表带，所述智能表盘的另一侧连接第二表带，所述第一表带上设置卡扣凹槽，所述卡扣凹槽的槽壁上设置有通孔，所述通孔上固定有卡针；所述第二表带的另一端设置有卡扣凸起，所述卡扣凸起与卡扣凹槽匹配安装，所述卡扣凸起由卡针固定；所述第一表带和第二表带内侧均设置有滚珠凹槽，所述滚珠凹槽内设置有滚珠。

更进一步的，卡针包括针帽、针杆和卡头，所述针杆的一端设置卡头，所述针杆的另一端穿过通孔连接针帽；所述针杆通过弹簧固定在凹槽的槽壁上。

更进一步的，所述的第一表带、第二表带与智能表盘铰接。

与现有技术相比，本发明的有益效果是：本发明解决了现有的智能手环的表带扣合后与皮肤接触的部位都会存在凹凸不平的结构，影响佩戴的舒适度的问题。本发明结构简单便于制造，而且本发明的表带的穿戴便于单手操作。且硬质结构可采用金属制成，美观大方；同时本发明的滚珠的设置对人体具有保健功能，能对手腕的穴位进行按摩，有利于人体健康。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细说明。

图1为本发明整体结构意义图。

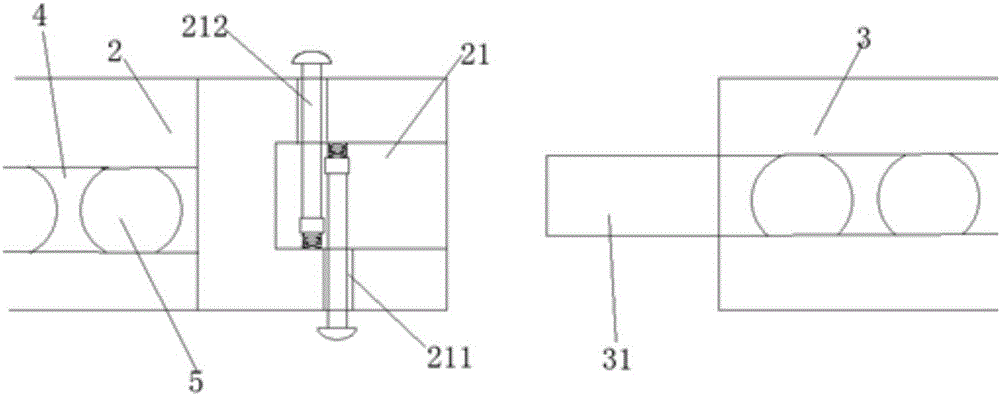

图2为本发明卡扣凹槽与卡扣凸起安装结构示意图。

图3为本发明卡针结构示意图。

图中的标号为：1、智能表盘；2、第一表带；21、卡扣凹槽；211、通孔；212、卡针；2121、针帽；2122、针杆；2123、卡头；3、第二表带；31、卡扣凸起；4、滚珠凹槽；5、滚珠。

具体实施方式

下面结合附图对本发明作进一步的说明。本发明的实施方式包括但不限于下列实施例。

[实施例]

如图1、图2、图3所示的一种具有保健功能且便于佩戴的智能手环，它包括智能表盘1；它还包括第一表带2和第二表带3；所述智能表盘1的一侧连接第一表带2，所述智能表盘1的另一侧连接第二表带3，所述第一表带2上设置卡扣凹槽21，所述卡扣凹槽21的槽壁上设置有通孔211，所述通孔211上固定有卡针212；所述第二表带3的另一端设置有卡扣凸起31，所述卡扣凸起31与卡扣凹槽21匹配安装，所述卡扣凸起31由卡针212固定；所述第一表带2和第二表带3内侧均设置有滚珠凹槽4，所述滚珠凹槽内设置有滚珠5。

卡针212包括针帽2121、针杆212231和卡头2123，所述针杆2122的一端设置卡头2123，所述针杆2122的另一端穿过通孔211连接针帽2121；所述针杆2122通过弹簧固定在凹槽211的槽壁上。

所述的第一表带2、第二表带3与智能表盘1铰接。

本实施例解决了现有的智能手环的表带扣合后与皮肤接触的部位都会存在凹凸不平的结构，影响佩戴的舒适度的问题。本实施例结构简单便于制造，而且本实施例的表带的穿戴便于单手操作。且硬质结构可采用金属制成，美观大方。

同时本发明的滚珠5的设置对人体具有保健功能，能对手腕的穴位进行按摩，有利于人体健康。

如上所述即为本发明的实施例。本发明不局限于上述实施方式，任何人应该得知在本发明的启示下做出的结构变化，凡是与本发明具有相同或相近的技术方案，均落入本发明的保护范围之内。
