一种具有孔洞结构的可折叠头盔及其制备方法与流程

本发明涉及头盔技术领域，具体地，涉及一种具有孔洞结构的可折叠头盔及其制备方法。

背景技术：

头盔是保护头部的护具，多呈半圆形，主要由外壳、衬里和悬挂装置三部分组成。通常，头盔的壳体都由强度较高的材料制成，如金属、工程塑料、凯芙拉纤维等等，通过它的变形来吸收大部分冲击力；衬里材料具有吸汗、保暖、减震的功能；悬挂系统则是介于壳体与内衬之间的部分，通常可以调节，以适应不同的佩戴者头型的差别。

人们普遍认为，头盔中不应该存在孔洞或裂缝，因为孔洞或裂缝造成头盔在物理结构上改变了头盔的受力和分力效果，容易导致头盔剖裂，降低抗冲击强度。另外，现有的头盔都是不可折叠的，体积较大，不佩戴在头部时，也不便于存放。

技术实现要素：

本申请人受蜂巢结构启示，认为均匀分布的孔洞结构能够缓解冲击压力，经反复研究、实验和测试，研发出一种具有孔洞结构的可折叠头盔及其制备方法，抗冲击能力强，透气性好，质量轻盈，能够折叠，携带方便。

本发明的技术方案如下：一种具有孔洞结构的可折叠头盔，包括多片叠合在一起的弧形柔性基板，所述弧形柔性基板的两端部固接在一起；每片所述弧形柔性基板在其两叠合面上都分别间隔设置有多个粘性部分和多个贴合部分；两叠合面上的粘性部分错位设置，贴合部分错位设置；相邻的两片弧形柔性基板的粘性部分粘结在一起形成粘结结构；多片弧形柔性基板叠合时，相邻两片弧形柔性基板的贴合部分贴合在一起，多片弧形柔性基板拉伸时，多片弧形柔性基板的贴合部分分开，形成与所述粘结结构交错设置的孔洞。

所述具有孔洞结构的可折叠头盔，还具有至少两个弧形骨架，位于所述可折叠头盔外侧的两个所述弧形柔性基板连接所述弧形骨架。

较佳地，所述弧形骨架具有三个或三个以上，所述弧形骨架均匀分布在叠合在一起的所述弧形柔性基板之间。

所述具有孔洞结构的可折叠头盔还具有柔性内衬，所述柔性内衬结合于所述可折叠头盔外侧的两个所述弧形柔性基板的下部。

所述具有孔洞结构的可折叠头盔还具有佩戴带，所述佩戴带设置在所述可折叠头盔外侧的两个所述弧形柔性基板上，或穿设在所述弧形柔性基板上。

所述佩戴带与所述可折叠头盔的轴心垂直。

位于所述可折叠头盔中部的所述孔洞较小，所述可折叠头盔中部的边缘的的所述孔洞较大。

所述可折叠头盔还具两个枢接轴，所述弧形柔性基板的两端部枢接在所述枢接轴上。

所述的具有孔洞结构的可折叠头盔的制备方法，包括如下步骤：

Step 1:剪切所述弧形柔性基板；

Step 2:在所述弧形柔性基板相对的两叠合面上间隔涂布粘胶，形成粘性部分和贴合部分；相对的两叠合面上的粘性部分错位分布，相对的两叠合面上的贴合部分错位分布；

Step 3:将两片Step 2所得的弧形柔性基板叠合在一起，粘性部分粘结在一起形成粘结结构，贴合部分贴合在一起，从而得到粘结单元；

Step 4：将Step 3得到的多个粘结单元叠合，粘性部分粘结在一起形成粘结结构，贴合部分贴合在一起；

Step5：将Step 4得到叠合在一起的所述弧形柔性基板的两端固接，得到所述可折叠头盔。

本发明的有益效果为：本发明所述的具有孔洞结构的可折叠头盔及其制备方法，抗冲击能力强，透气性好，质量轻盈，能够折叠，携带方便。

附图说明：

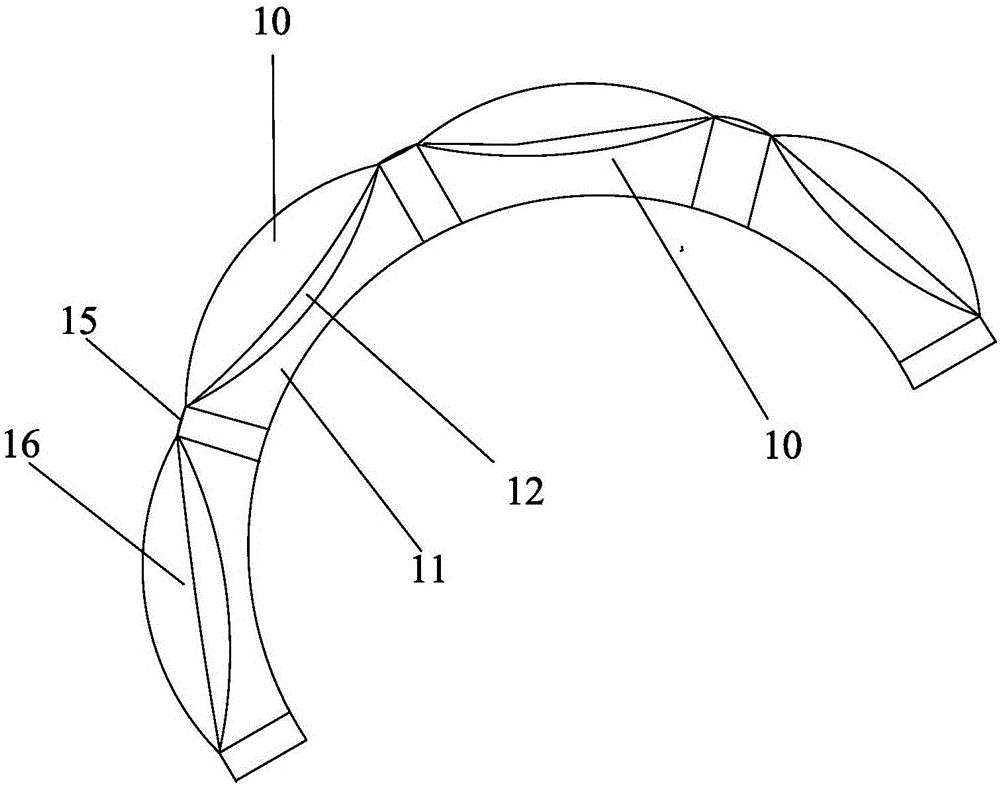

图1为本发明所述具有孔洞结构的可折叠头盔的弧形柔性基板的结构示意图。

本发明所述具有孔洞结构的可折叠头盔的结构示意图。

图2为本发明两片所述弧形柔性基板粘结在一起的结构示意图。

图3为本发明所述具有孔洞结构的可折叠头盔的结构示意图。

图4为本发明所述具有孔洞结构的可折叠头盔的另一结构示意图。

具体实施方式

为了使本发明的发明目的，技术方案及技术效果更加清楚明白，下面结合具体实施方式对本发明做进一步的说明。应理解，此处所描述的具体实施例，仅用于解释本发明，并不用于限定本发明。

参照图1，图2，图3和图4，一种具有孔洞结构的可折叠头盔，包括多片叠合在一起的弧形柔性基板10，叠合的多片所述弧形柔性基板10的两端部13固接在一起。参照图1和图2，所述端部11固接在一起的方式有多种，可以是粘接，螺钉连接，也可以是枢接。在本发明优选的实施例中，所述可折叠头盔的前端和后端分别设有一个枢接轴1，所述弧形柔性基板10的端部13枢接在所述枢接轴上。具体地，所述弧形柔性基板10的端部13设有枢接孔14，所述弧形柔性基板10经所述枢接孔14套接在所述枢接轴1上。

参照图2，每片所述弧形柔性基板10具有两个相对的叠合侧面11和12。所述叠合侧面11上间隔设置有多个粘性部分15和多个贴合部分16，相对的另一所述叠合侧面12上也间隔设置有多个粘性部分15和多个贴合部分16。所述叠合侧面11的粘性部分15与另一所述叠合侧面12的粘性部分16错位设置。所述叠合侧面11的贴合部分16与另一所述叠合侧面12的贴合部分16错位设置。

相邻的两片弧形柔性基板10的粘性部分粘结在一起形成粘结结构；多片弧形柔性基板叠合10时，相邻两片弧形柔性基板10的贴合部分贴合在一起。多片弧形柔性基板10拉伸时，多片弧形柔性基板10的贴合部分分开，形成与所述粘结结构交错设置的孔洞。在本发明的一个具体实施例中，每一个所述孔洞的大小一致，从而使得所述可折叠头盔各部分能够承受的冲击力相当。然而，在本发明的另一个实施例中，所述可折叠头盔中所述孔洞的大小也可以不一致。例如，在本发明的优选实施例中，位于所述可折叠头盔中部的所述孔洞较小，位于所述可折叠头盔中部的边缘的所述孔洞较大。

较佳地，所述具有孔洞结构的可折叠头盔，还具有至少两个弧形骨架，位于所述可折叠头盔外侧的两个所述弧形柔性基板10分别连接所述弧形骨架。

较佳地，所述弧形骨架(没显示)具有三个或三个以上。如果所述弧形骨架具有三个，这第一，第二个所述弧形骨架分别安装在位于所述可折叠头盔外侧的两个所述弧形柔性基板10上。第三个所述弧形骨架安装在位于所述可折叠头盔的中部的所述弧形柔性基板10上。如果所述弧形骨架具有三个以上，这第一，第二个所述弧形骨架分别安装在位于所述可折叠头盔外侧的两个所述弧形柔性基板10上。其余的所述弧形骨架均匀分布在叠合的其他所述弧形柔性基板10上。

较佳地，所述具有孔洞结构的可折叠头盔还具有柔性内衬(没显示)，所述柔性内衬结合于所述可折叠头盔外侧的两个所述弧形柔性基板的下部。

所述具有孔洞结构的可折叠头盔还具有佩戴带40，所述佩戴带40设置在所述可折叠头盔外侧的两个所述弧形柔性基板10上，或穿设在叠合的所述弧形柔性基板上。所述佩戴带与所述可折叠头盔的轴心垂直。

所述的具有孔洞结构的可折叠头盔的制备方法，包括如下步骤：

Step 1:剪切所述弧形柔性基板；

Step 2:在所述弧形柔性基板相对的两叠合面上间隔涂布粘胶，形成粘性部分和贴合部分；相对的两叠合面上的粘性部分错位分布，相对的两叠合面上的贴合部分错位分布；

Step 3:将两片Step 2所得的弧形柔性基板叠合在一起，粘性部分粘结在一起形成粘结结构，贴合部分贴合在一起，从而得到粘结单元；

Step 4：将Step 3得到的多个粘结单元叠合，粘性部分粘结在一起形成粘结结构，贴合部分贴合在一起；

Step5：将Step 4得到叠合在一起的所述弧形柔性基板的两端固接，得到所述可折叠头盔。

以上内容是结合具体的优选实施方式对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下，其架构形式能够灵活多变，可以派生系列产品。只是做出若干简单推演或替换，都应当视为属于本发明由所提交的权利要求书确定的专利保护范围。
