隐形眼镜盒的制作方法

本发明属于眼镜盒领域，尤其涉及一种隐形眼镜盒。

背景技术：

隐形眼镜因其佩戴美观、存放方便而深受年轻人喜爱。隐形眼镜是直接与眼角膜接触的，所以其卫生显得尤其重要。故隐形眼镜要用专门的清洗液进行泡洗消毒，清洁干净后才能用。隐形眼镜均配备有专用的眼镜盒，一方面用于存放隐形眼镜，另一方面用于清洁眼镜。现有的隐形眼镜盒大多是由盒体与盖体组成，当隐形眼镜不用时，往盒体内加入清洗液，然后将隐形眼镜镜片放入清洗液中进行清洁。而要使用时，则用手指将镜片从清洗液里捞起来进行配戴，如果手指或指甲中存在细菌，则会污染清洗液和镜片，易引起眼睛疾病。

现有的隐形眼镜盒中包括盒子及设置于盒子内的两个镜片容器，镜片容器上具有盖体，盖体通过螺纹固定在该镜片容器上，该盖体防止镜片容器中的清洗液流出和保护镜片，结构复杂。用户需要使用镜片时，需要打开盒子，然后拧开盖体，最后用镊子取出镜片，操作非常麻烦。打开盖体就需要两个步骤，步骤繁琐。

技术实现要素：

本发明的目的在于提供一种隐形眼镜盒，旨在解决现有隐形眼镜盒结构复杂及在取镜片时操作步骤繁琐的技术问题。

本发明是这样实现的，隐形眼镜盒，包括：

具有第一内腔与第一开口的底座；

设于所述第一内腔中的容器，所述容器具有用于容纳镜片的第二内腔及与所述第二内腔连通的第二开口；

盖合于所述第一开口处的盖体；以及

设于所述盖体的底面上且用于密封所述第二开口的第一密封件。

进一步地，所述盖体的底面于所述第一密封件围合的区域内设有用于夹设一镊子的两个夹持臂。

进一步地，所述盖体的底面于所述第一密封件围合的区域内设有用于限位镜片的限位件。

进一步地，所述限位件为柔软片状体。

进一步地，所述盖体的内壁上设有一凸台，所述第一密封件固定于所述凸台上。

进一步地，所述第二内腔分为分别用于容纳一镜片的左腔与右腔，所述左腔与所述右腔相连通。

进一步地，于所述左腔与所述右腔之间设有超声换能片，所述超声换能片竖直设置于所述第二内腔的底面上。

进一步地，所述超声换能片的端部与所述容器的内壁相间隔。

进一步地，所述容器的底部设有超声换能片。

进一步地，所述左腔与所述右腔内分别设有一固定篮，所述固定篮具有用于容纳镜片的容纳槽，所述固定篮的侧壁上开设有与所述容纳槽相连通的过孔；或者，所述盖体的底面上设有两个固定篮，所述固定篮具有用于容纳镜片的容纳槽，所述固定篮的侧壁上开设有与所述容纳槽相连通的过孔。

进一步地，还包括设于所述底座上的电路板、与所述电路板电连接的电源、设于所述容器内且与所述电路板电连接的消毒发光件及设于所述容器内且用于保护所述消毒发光件的导光保护件。

进一步地，所述消毒发光件为紫外LED灯珠。

进一步地，所述容器的内底面开设有用于容纳所述消毒发光件与所述导光保护件的凹槽，所述导光保护件与所述容器之间设有第二密封件。

进一步地，所述容器的内壁设有用于反射所述消毒发光件产生的消毒光线的反射件。

本发明相对于现有技术的技术效果是，镜片放置于底座的容器内，并在容器内加入清洗液以对镜片泡洗消毒，盖体盖合于底座的第一开口，通过盖体上的第一密封件与容器第二开口密封配合，让镜片与清洗液保持在容器第二内腔中，防止清洗液溢出，整体结构简单，可以减少容器盖子的使用，降低成本。在需要镜片使用时，直接打开盖体，取出镜片即可，使用方便，无需如现有隐形眼镜盒在取镜片时操作步骤繁琐的情况。

附图说明

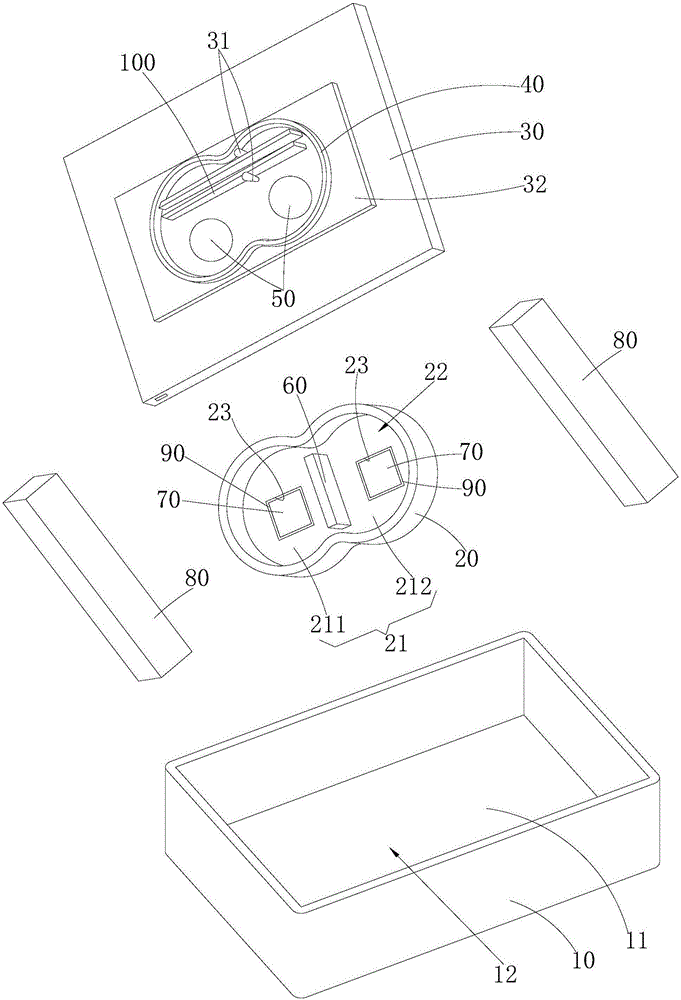

图1是本发明实施例提供的隐形眼镜盒的立体分解图；

图2是图1的隐形眼镜盒的进一步的立体分解图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

请参阅图1、图2，本发明实施例提供的隐形眼镜盒，包括具有第一内腔11与第一开口12的底座10；设于第一内腔11中的容器20，容器20具有用于容纳镜片的第二内腔21及与第二内腔21连通的第二开口22；盖合于第一开口12处的盖体30；以及设于盖体30的底面上且用于密封第二开口22的第一密封件40。

镜片放置于底座10的容器20内，并在容器20内加入清洗液以对镜片泡洗消毒，盖体30盖合于底座10的第一开口12，通过盖体30上的第一密封件40与容器20第二开口22密封配合，让镜片与清洗液保持在容器20第二内腔21中，防止清洗液溢出，整体结构简单，可以减少容器盖子的使用，降低成本。在需要镜片使用时，直接打开盖体30，取出镜片即可，使用方便，无需如现有隐形眼镜盒在取镜片时操作步骤繁琐的情况。

底座10可以呈块状、球体或其它形状，相应地，盖体30具有与底座10的第一开口12相适配的形状，让盖体30盖合于底座10的第一开口12时呈现出预定形状。底座10、容器20、盖体30均为注塑件，容易加工。底座10与容器20可以为一体成型结构或组装结构。

第一密封件40与容器20第二开口22密封配合，保证镜片尽量不受外界环境的干扰。第一密封件40可以为密封圈；第一密封件40还可以为由耐磨材料制作的密封件，该密封件具有供第二开口22周缘端插接的插槽，密封件插接于插槽时实现密封；第一密封件40还可以为其它现有密封结构。

进一步地，盖体30的底面于第一密封件40围合的区域内设有用于夹设一镊子100的两个夹持臂31。镊子100用于取出容器20中的镜片，防止用手取出导致污染，避免用刚洗干净的手拿取镜片后又要再次清洁的情况，用户体验好。在盖体30盖合于底座10的第一开口12时，第一内腔11中的清洗液可对镊子100泡洗消毒，经过清洗和消毒的镊子100去取镜片确保镜片干净，使用安全。结合下述的超声换能片60的清洗与消毒发光件的消毒，对镊子100进行清洗和消毒，方便使用且卫生安全。可以理解地，盖体底面还可以开设用于容纳镊子的限位槽，以放置镊子。

进一步地，盖体30的底面于第一密封件40围合的区域内设有用于限位镜片的限位件50。将盖体30盖合于底座10的第一开口12时，限位件50抵接于镜片，对镜片限位和保护，防止镜片过度移动，提高清洗效率。具体地，限位件50的数量为二，分别用于限位左眼镜片和右眼镜片。

进一步地，限位件50为柔软片状体。限位件50设于盖体30的底面，结构紧凑，保证不会刮花镜片。

进一步地，盖体30的内壁上设有一凸台32，第一密封件40固定于凸台32上。凸台32便于设置第一密封件40，保证第一密封件40可以对容器20的第二开口22进行密封，防止清洗液被倒出或者溅出，节省了容器盖子，降低成本。凸台32还便于设置限位件50和镊子100。

进一步地，第二内腔21分为分别用于容纳一镜片的左腔211与右腔212，左腔211与右腔212相连通。左腔211与右腔212便于布置两个镜片。左腔211与右腔212合一，两腔共同进行杀菌与清洗，提高效率，降低成本。

进一步地，于左腔211与右腔212之间设有超声换能片60，超声换能片60竖直设置于第二内腔21的底面上。超声换能片60可以发射超声波，同时对左右镜片及镊子100进行清洗，提高效率，降低成本。

进一步地，超声换能片60的端部与容器20的内壁相间隔。由于超声换能片60与容器20的内壁之间具有空隙，清洗液可以在左腔211与右腔212之间流动，形成环流或者漩涡，提高清洗效率。

或者，容器20的底部设有超声换能片60，对镊子100的清洗更加高效。以上两种方案均能对镜片和镊子进行清洗，按需选用。

进一步地，左腔211与右腔212内分别设有一固定篮(图未示)，固定篮具有用于容纳镜片的容纳槽，固定篮的侧壁上开设有与容纳槽相连通的过孔；或者，盖体30的底面上设有两个固定篮(图未示)，固定篮具有用于容纳镜片的容纳槽，固定篮的侧壁上开设有与容纳槽相连通的过孔。固定篮离容器20底部有一定距离，固定篮透射消毒光线。这样，镜片在洗完后很容易找到，同时由于固定篮离底部有一定距离，那些脏的沉积物就不会沾到镜片上形成二次污染。

进一步地，还包括设于底座10上的电路板(图未示)、设于容器20内且与电路板电连接的消毒发光件(图未示)及设于容器20内且用于保护消毒发光件的导光保护件70。消毒发光件产生的消毒光线从下往上照射，对清洗液、镊子100和镜片进行消毒。消毒发光件可以单独工作，也可以与超声换能片60同时工作，还可以在超声换能片60停止后工作，具体通过电路板实现。电路板上具有消毒发光件的驱动电路和超声波驱动电路，实现预定电路功能。导光保护件70为采用石英玻璃、蓝宝石或其它材料制作的导光保护件，用于密封消毒发光件起到保护作用。

进一步地，消毒发光件为紫外LED灯珠。紫外LED灯珠可实现消毒杀菌。优选地，紫外LED灯珠为发光中心波长短于300nm深紫外LED灯珠，短波长光线杀菌效果高。可以理解地，消毒发光件还可为灯丝或其它类型消毒发光件。进一步地，紫外LED灯珠发光波长范围是230-290nm。该发光波长范围内紫外LED灯珠产生的消毒光线消毒效果好。优选地，紫外LED灯珠发光波长范围是265-280nm。该发光波长范围内紫外LED灯珠产生的消毒光线能高效消毒。

进一步地，还包括与电路板电连接的电源80。电源80与消毒发光件电连接，电源80对消毒发光件提供电能。电源80为电池，设于底座10内，结构紧凑。另外，还可以不设置电源，直接采用外部电源对消毒发光件供电。

进一步地，容器20的内底面开设有用于容纳消毒发光件与导光保护件70的凹槽23。该结构紧凑，容易装配。导光保护件70与容器20之间设有第二密封件90。该方案可以实现导光保护件70的密封。

进一步地，容器20的内壁设有用于反射消毒发光件产生的消毒光线的反射件(图未示)。反射件让更多的消毒光线均匀扩散至容器20内，提高消毒效果。反射件为设于容器20内壁的镀铝层或其它电镀层，用于反射消毒光线。

进一步地，超声换能片60的表面设有用于反射消毒发光件产生的消毒光线的反射件(图未示)。反射件让更多的消毒光线均匀扩散至容器20内，提高消毒效果。反射件为设于超声换能片60的表面的镀铝层或其它电镀层，用于反射消毒光线。

进一步地，还包括与电路板电连接的开关(图未示)。将盖体30盖合于底座10的第一开口12后，打开开关，触发超声换能片60与消毒发光件开始工作，达到杀菌清洗的效果。

以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
