一种基于无线充电装置的物联网儿童定位鞋的制作方法

本发明涉及一种儿童安全防护装置，确切地说是一种基于无线充电装置的物联网儿童定位鞋。

背景技术：

当前随着社会上不法份子活动猖獗，且不能得到有效的制止，因此导致当前社会上人贩子针对儿童的犯罪活动越来越多，儿童的人身安全受到了严重的威胁，以及对儿童在公共场合中因人口拥挤而造成的走失现象频发等现象，因此当前出现了在鞋子内安装无线定位装置的儿童安全防护定位鞋，以方便及时有效的获得儿童的行踪信息，但在实际的使用中发现，虽然当前的这种定位鞋一定长度上可满足使用的需要，但由于定位装置均嵌于鞋子内部，因此一方面造成了定位装置充电相对较为复杂，且定位装置的续航能力相对较差，另一方面也易出现因使用水对鞋子进行清洗时而造成定位装置因触水失效的现象，从而导致当前的这类定位鞋子使用较为不便，且使用稳定性相对较差，因此针对这一现状，迫切需要开发一种新型的儿童定位鞋，以满足实际使用的需要。

技术实现要素：

针对现有技术上存在的不足，本发明提供一种基于无线充电装置的物联网儿童定位鞋。该发明结构简单，使用灵活方便，一方面具有良好的定位能力，且使用使用便捷性和运行稳定性均得到了极大的提高，另一方面有效的解决了传统儿童定位鞋定位电路供电不稳、充电困难等弊端，从而极大的提高了儿童定位鞋的使用可靠性。

为了实现上述目的，本发明是通过如下的技术方案来实现：

一种基于无线充电装置的物联网儿童定位鞋，包括童鞋本体，童鞋本体内设定位装置，外部设无线充电器，且童鞋本体的底部从后至前，至少1/3有效长度与无线充电器上表面相抵，无线充电器包括防护壳、充电控制电路及无线充电发射线圈，防护壳为矩形腔体结构，充电控制电路及充电线圈均嵌于防护壳内，充电控制电路与充电线圈电气连接，充电线圈至少一个，并均安装在防护壳上表面的内表面上，防护壳上表面外表面上设至少一个定位槽，且定位槽与童鞋本体侧表面连接，定位装置通过弹性密闭腔体嵌于童鞋本体鞋跟内，定位装置包括承载壳、压板、压力发电装置、蓄电池、无线充电接收线圈及定位控制电路，承载壳为横截面呈“凵”字型的槽状结构，其内设至少两个与承载壳底部相互平行分布的隔板，并通过隔板将承载壳分为至少三个承载腔体，蓄电池和定位控制电路位于两个承载腔体之间的承载腔体内，蓄电池通过充放电控制电路分别与定位控制电路、压力发电装置和无线充电接收线圈电气连接，其中无线充电接收线圈至少一个，并嵌于位于最底部的承载腔体，压板和压力发电装置嵌于承载壳最上部的承载腔体内，压板位于压力发电装置上方并与该承载腔体上端面平齐，压板另与该承载腔体侧表面通过滑槽滑动连接，压板与压力发电装置之间通过至少两个复位弹簧连接，且所述的复位弹簧以压力发电装置中线对称分布，并分别与压力发电装置和压板相互垂直。

进一步的，所述的定位槽与防护壳间通过棘轮机构相互铰接，且防护壳上表面与定位槽间呈0°—90°夹角。

进一步的，所述的童鞋本体底部与定位装置对应位置处均布若干排水孔，且所述的排水孔总面积不大于定位装置下表面总面积的1/20。

进一步的，所述的隔板与承载壳内表面通过滑槽连接，且接触面处均设弹性密封条。

本发明结构简单，使用灵活方便，一方面具有良好的定位能力，且使用使用便捷性和运行稳定性均得到了极大的提高，另一方面有效的解决了传统儿童定位鞋定位电路供电不稳、充电困难等弊端，从而极大的提高了儿童定位鞋的使用可靠性。

附图说明

下面结合附图和具体实施方式来详细说明。

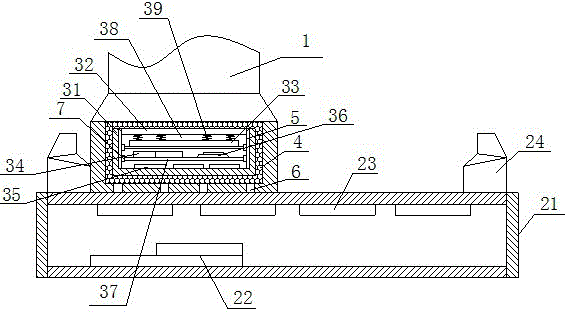

图1为本发明结构示意图。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1 所述的一种基于无线充电装置的物联网儿童定位鞋，包括童鞋本体1，童鞋本体1内设定位装置3，外部设无线充电器2，且童鞋本体1的底部从后至前，至少1/3有效长度与无线充电器2上表面相抵，无线充电器2包括防护壳21、充电控制电路22及无线充电发射线圈23，防护壳21为矩形腔体结构，充电控制电路22及充电线圈23均嵌于防护壳21内，充电控制电路22与充电线圈23电气连接，充电线圈23至少一个，并均安装在防护壳21上表面的内表面上，防护壳21上表面外表面上设至少一个定位槽24，且定位槽24与童鞋本体1侧表面连接，定位装置通过弹性密闭腔体4嵌于童鞋本体1鞋跟内，定位装置3包括承载壳31、压板32、压力发电装置33、蓄电池34、无线充电接收线圈35及定位控制电路36，承载壳31为横截面呈“凵”字型的槽状结构，其内设至少两个与承载壳31底部相互平行分布的隔板37，并通过隔板37将承载壳31分为至少三个承载腔体38，蓄电池34和定位控制电路36位于两个承载腔体38之间的承载腔体38内，蓄电池34通过充放电控制电路分别与定位控制电路36、压力发电装置33和无线充电接收线圈35电气连接，其中无线充电接收线圈35至少一个，并嵌于位于最底部的承载腔体38，压板32和压力发电装置33嵌于承载壳31最上部的承载腔体38内，压板32位于压力发电装置33上方并与该承载腔体38上端面平齐，压板32另与该承载腔体38侧表面通过滑槽5滑动连接，压板32与压力发电装置33之间通过至少两个复位弹簧39连接，且所述的复位弹簧39以压力发电装置33中线对称分布，并分别与压力发电装置33和压板32相互垂直。

本实施例中，所述的定位槽24与防护壳21间通过棘轮机构相互铰接，且防护壳21上表面与定位槽间呈0°—90°夹角。

本实施例中，所述的童鞋本体1底部与定位装置3对应位置处均布若干排水孔6，且所述的排水孔6总面积不大于定位装置3下表面总面积的1/20。

本实施例中，所述的隔板37与承载壳31内表面通过滑槽5连接，且接触面处均设弹性密封条7。

本发明在实际使用时，首先将定位装置，安装到童鞋鞋跟内，然在使用前或使用间隙，将童鞋放置到无线充电器上，通过无线充电器对定位装置进行充电，在童鞋的使用过程中，通过脚掌踩踏产生的压力为定位装置提供电能，从而达到为定位装置提供稳定电能供应和提供充电灵活性的目的。

本发明简单，使用灵活方便，一方面具有良好的定位能力，且使用使用便捷性和运行稳定性均得到了极大的提高，另一方面有效的解决了传统儿童定位鞋定位电路供电不稳、充电困难等弊端，从而极大的提高了儿童定位鞋的使用可靠性。

本行业的技术人员应该了解，本发明不受上述实施例的限制。上述实施例和说明书中描述的只是说明本发明的原理。在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进。这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
