一种多功能慢跑鞋鞋垫的制作方法

本发明属于功能鞋垫领域，尤其涉及一种多功能慢跑鞋鞋垫，其具有除臭、减震以及防扭伤的功效。

背景技术：

运动鞋垫要求运动的时候有比较好的回弹力助力，故运动鞋垫多为减震反弹鞋垫，现有的减震缓冲鞋垫大都采用吸震聚氨酯材料来达到减震反弹效果，结构单一，因此足部骨骼很容易磨损，同时容易造成脚部扭伤，所以市场上有的减震缓冲鞋垫会采用硬度较好的材料制作，但是减震反弹效果就会明显减弱。

有鉴于此，本申请人针对现有运动鞋垫无法很好地兼顾减震性能和防扭伤性能的缺陷进行深入研究，遂有本案产生。

技术实现要素：

本发明的目的在于提供一种多功能慢跑鞋鞋垫，以丰富鞋垫之功能，降低人们运动时扭伤和挫伤的可能性。

本发明是这样实现的：

提供一种多功能慢跑鞋鞋垫，其中，包括采用吸湿透气性材料制成的鞋垫本体，该鞋垫本体下表面依次在脚后跟位置、前掌里踝部位、前掌外踝部位以及脚前尖部位形成有第一嵌设槽、第二嵌设槽、第三嵌设槽以及第四嵌设槽，该第一嵌设槽内嵌设有弹力硅胶片，该第二嵌设槽至第四嵌设槽内均粘结嵌设有与槽外缘形状相对应的弹性减震片，该第二嵌设槽和第三嵌设槽均呈圆心角为钝角的扇形；该第四嵌设槽由第一直线部、第一圆弧部、第二直线部和第二圆弧部构成，该第一圆弧部和第二圆弧部同心，该第一直线部和第二直线部均沿第二圆弧部所在圆的径向延伸，该第一直线部、第一圆弧部、第二直线部和第二圆弧部构成部分的环形结构；

该多功能慢跑鞋鞋垫还包括承接在脚后跟位置和前掌位置之间的硬性长条，该鞋垫本体下表面形成有第五嵌设槽，该硬性长条嵌设在第五嵌设槽内；该硬性长条在前掌位置的起点位于第二嵌设槽和第三嵌设槽圆弧部分的中心位置；该鞋垫本体在脚后跟位置的横截面呈U字形以形成脚后跟防扭伤部；

该慢跑鞋鞋垫还包括无纺布层和碳颗粒层，该无纺布层和碳颗粒层位于鞋垫本体的上表面，该无纺布层、碳颗粒层和鞋垫本体三者之间采用热压工艺粘合为一体，该鞋垫本体上还设置有若干个贯穿鞋垫本体上下表面的透气孔；

该鞋垫本体在脚后跟位置还形成有减震结构，该减震结构为若干个海绵弹簧，每一海绵弹簧均包括弹簧本体以及成型在弹簧本体外围的海绵柱体，该弹簧本体和海绵柱体均是沿上下方向延伸，该海绵柱体外侧壁呈锯齿状。

进一步，该海绵柱体分为海绵内柱和海绵外柱，还海绵内柱与弹簧本体经首次成型而成，该海绵外柱与海绵内柱、弹簧本体经二次成型而成，该海绵内柱的弹性强于海绵外柱的弹性，该海绵内柱的抗撕裂强力高于海绵外柱的抗撕裂强力。

进一步，该硬性长条采用TPU材质注塑成型。

进一步，该慢跑鞋鞋垫在第二嵌设槽、第三嵌设槽、第四嵌设槽和第五嵌设槽内还设置有第六嵌设槽，该第六嵌设槽呈圆柱形，该第六嵌设槽内设置有由TPU材料注塑成型的硬性凸块。

进一步，该弹力硅胶块包括位于中部的中间部以及分嵌设在脚后跟防扭伤部两侧的第一侧部和第二侧部，该中间部嵌设位于U字形的下部，该第一侧部和第二侧部上部则分别嵌设固定在U字形的两侧；该第一侧部和第二侧部的底部分别设置有第一齿轮和第二齿轮，该中间部还具有驱动齿轮以及由驱动齿轮带动的第一滑块齿条和第二滑块齿条，该第一滑块齿条与第一齿轮啮合，该第二滑块齿条与第二齿轮相啮合；该第一滑动齿条和第二滑动齿条并排设置并均在靠近第一齿轮和第二齿轮的端面形成有齿部，该第一滑动齿轮和第二滑动齿轮在彼此相对的端面上还亦形成有用于与驱动齿轮相啮合的齿部，该驱动齿轮带动第一滑动齿轮和第二滑动齿轮朝相反的方向运动。

采用上述技术方案后，本发明涉及一种多功能慢跑鞋鞋垫，其至少具有如下有益效果：

一.本发明通过在脚后跟位置和前掌位置有机排布形成弹力硅胶片和弹性减震片，再配合上用于承接前掌位置和脚后跟位置的硬性长条，让整个慢跑鞋鞋垫在整体的结构强度和减震性能上表现优异，配合上鞋垫本体选择为吸湿透气材料制成，以及再在脚后跟位置的横截面呈U字形，让整个慢跑鞋鞋垫可以起到支撑脚后跟，起到增强足底稳定性以及降低脚后跟扭伤隐患的功效。

二.本发明在四个嵌设槽的外形设计上相当巧妙，配合上相应的弹力硅胶片或者弹性减震片，让人们的脚部得到最佳得的包覆效果，大大提高整体的减震功效；硬性长条起到的承接作用且与相应弹性减震片的位置对应关系，大大提升了整体的性能表现。

三.本发明通过在无纺布层和鞋垫本体之间设置碳颗粒层，此碳颗粒层用于吸附鞋内的一些汗臭味等异味，起到洁净的作用，更优选地，此碳颗粒层是通过和胶水混合之后铺设在鞋垫本体上，由于碳颗粒层本身存在圆球凸起结构，其由于与胶水混合，每个碳颗粒上还形成有部分的固态胶水层，该碳颗粒除了起到按摩的作用之外，还不会因为太硬影响到人们踩踏的舒适性。

四.本发明设置新型的减震结构，其实采用弹簧本体和海绵柱体构成，且通过在海绵柱体外侧壁呈锯齿状，这种锯齿状的海绵柱体可以进一步增加减震性，且由于弹簧本体和海绵柱体相比，弹簧本体弹性更强，其外侧会受到海绵柱体的拉扯，彼此之间形成较好的融合，提升整个鞋垫的减震功效。

附图说明

图1为本发明涉及一种具有减震防扭伤多功能慢跑鞋鞋垫正面的示意图。

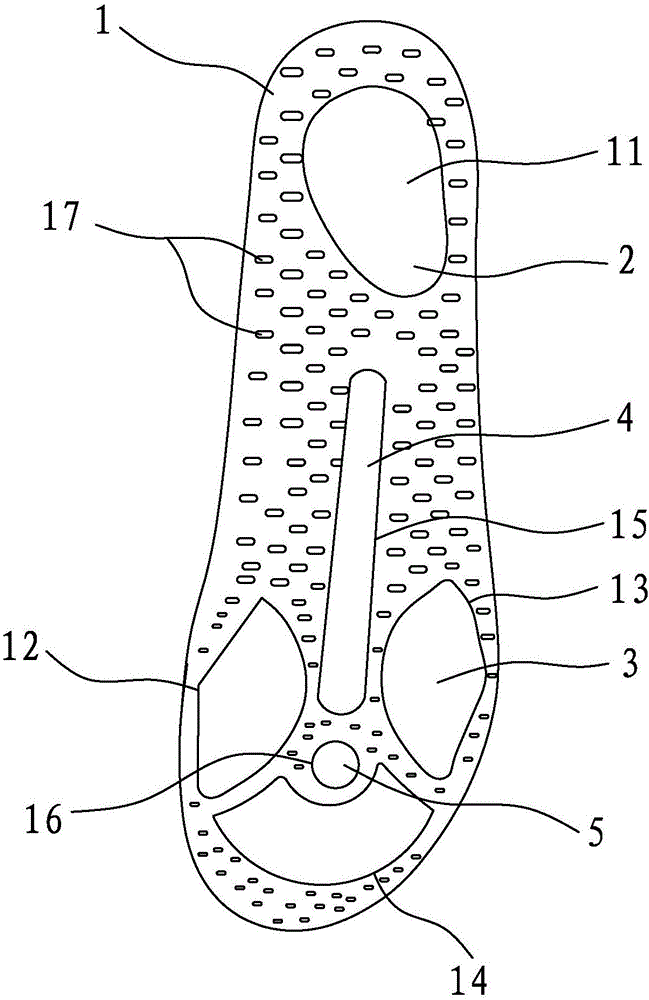

图2为本发明背面的示意图。

图3为本发明侧面的示意图。

图4为本发明中U字形部位开口调节的示意图。

图5为本发明中驱动齿轮、第一滑动齿条和第二滑动齿条的配合关系示意图。

图6为脚后跟位置减震结构的示意图。

图7为脚后跟位置减震结构的剖视图。

图中：

鞋垫本体-1；第一嵌设槽-11；第二嵌设槽-12；

第三嵌设槽-13；第四嵌设槽-14；第五嵌设槽-15；

第六嵌设槽-16；透气孔-17；

弹力硅胶片-2；弹性减震片-3；硬性长条-4；

硬性凸块-5；无纺布层-6；减震结构-7；

弹簧本体-71；海绵内柱-72；海绵外柱-73；

中间部-81；驱动齿轮-811；第一滑块齿条-812；

第二滑块齿条-813；定位筋条-814；第一侧部-82；

第一齿轮-821；第二侧部-83；第二齿轮-831。

具体实施方式

为详细说明本发明的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

如图1至图7所示，本发明涉及的一种多功能慢跑鞋鞋垫，包括采用吸湿透气性材料制成的鞋垫本体1，该鞋垫本体1下表面依次在脚后跟位置、前掌里踝部位、前掌外踝部位以及脚前尖部位形成有第一嵌设槽11、第二嵌设槽12、第三嵌设槽13以及第四嵌设槽14。

该第一嵌设槽11内嵌设有弹力硅胶片2，该第二嵌设槽12至第四嵌设槽14内均粘结嵌设有与槽外缘形状相对应的弹性减震片3，该第二嵌设槽12和第三嵌设槽13均呈圆心角为钝角的扇形；该第四嵌设槽14由第一直线部、第一圆弧部、第二直线部和第二圆弧部构成，该第一圆弧部和第二圆弧部同心，该第一直线部和第二直线部均沿第二圆弧部所在圆的径向延伸，该第一直线部、第一圆弧部、第二直线部和第二圆弧部构成部分的环形结构。

该多功能慢跑鞋鞋垫还包括承接在脚后跟位置和前掌位置之间的硬性长条4，该鞋垫本体1下表面形成有第五嵌设槽15，该硬性长条4嵌设在第五嵌设槽15内；该硬性长条4在前掌位置的起点位于第二嵌设槽12和第三嵌设槽13圆弧部分的中心位置；该鞋垫本体1在脚后跟位置的横截面呈U字形以形成脚后跟防扭伤部。

该慢跑鞋鞋垫还包括无纺布层6和碳颗粒层，该无纺布层6和碳颗粒层位于鞋垫本体1的上表面，该无纺布层6、碳颗粒层和鞋垫本体1三者之间采用热压工艺粘合为一体，该鞋垫本体1上还设置有若干个贯穿鞋垫本体1上下表面的透气孔17。

该鞋垫本体1在脚后跟位置还形成有减震结构7，该减震结构7为若干个海绵弹簧，每一海绵弹簧均包括弹簧本体71以及成型在弹簧本体71外围的海绵柱体，该弹簧本体71和海绵柱体均是沿上下方向延伸，该海绵柱体外侧壁呈锯齿状。

如图6和图7所示，该海绵柱体分为海绵内柱72和海绵外柱73，还海绵内柱72与弹簧本体71经首次成型而成，该海绵外柱73与海绵内柱72、弹簧本体71经二次成型而成，该海绵内柱72的弹性强于海绵外柱73的弹性，该海绵内柱72的抗撕裂强力高于海绵外柱73的抗撕裂强力。

在具体成型时，先将弹簧本体71置入第一模具中，投入第一海绵材料之后，在弹簧本体71的中间部81位成型出海绵内柱72；接着将一体化的弹性本体与海绵内柱72放入第二模具中，投入第二海绵材料后，即可加工得到外包有海绵外柱73的减震结构7。此减震结构7的弹簧配合上海绵内柱72和海绵外柱73，尤其是在海绵外柱73外侧形成锯齿状，可以很好地应用在鞋垫中，起到较佳的减震效果。

在本实施例中，该硬性长条4采用TPU材质注塑成型。该慢跑鞋鞋垫在第二嵌设槽12、第三嵌设槽13、第四嵌设槽14和第五嵌设槽15内还设置有第六嵌设槽16，该第六嵌设槽16呈圆柱形，该第六嵌设槽16内设置有由TPU材料注塑成型的硬性凸块5。

作为提升防扭伤性能的一种较佳实施例，该弹力硅胶块包括位于中部的中间部81以及分嵌设在脚后跟防扭伤部两侧的第一侧部82和第二侧部83，该中间部81嵌设位于U字形的下部，该第一侧部82和第二侧部83上部则分别嵌设固定在U字形的两侧；该第一侧部82和第二侧部83的底部分别设置有第一齿轮821和第二齿轮831，该中间部81还具有驱动齿轮811以及由驱动齿轮811带动的第一滑块齿条812和第二滑块齿条813，该第一滑块齿条812与第一齿轮821啮合，该第二滑块齿条813与第二齿轮831相啮合；该第一滑动齿条和第二滑动齿条并排设置并均在靠近第一齿轮821和第二齿轮831的端面形成有齿部，该第一滑动齿轮和第二滑动齿轮在彼此相对的端面上还亦形成有用于与驱动齿轮811相啮合的齿部，该驱动齿轮811带动第一滑动齿轮和第二滑动齿轮朝相反的方向运动。

当定位好后，如何防止驱动齿轮811自然反转，具体可以有多种结构，比如设置棘齿结构；在本实施例中，优选地，该驱动齿轮811上还设置有定位筋条814，该定位筋条814与鞋垫本体1上成型的第一限位孔做一次定位；为了让彼此配合结构可以更加稳定，该鞋垫所对匹配的鞋子中还形成有第二限位孔，该定位筋条814与第二限位孔进而二次定位，这样人们穿鞋子进行运动时，可以利用人体自身的重力来进行定位，确保护脚效果达到最佳，否则纯粹靠自身定位，很容易出现脱扣等问题，让整个结构达不到实际防扭伤效果，上述齿部均优选采用防滑齿部来实现。

这样，本发明涉及一种多功能慢跑鞋鞋垫，其至少具有如下有益效果：

一.本发明通过在脚后跟位置和前掌位置有机排布形成弹力硅胶片2和弹性减震片3，再配合上用于承接前掌位置和脚后跟位置的硬性长条4，让整个慢跑鞋鞋垫在整体的结构强度和减震性能上表现优异，配合上鞋垫本体1选择为吸湿透气材料制成，以及再在脚后跟位置的横截面呈U字形，让整个慢跑鞋鞋垫可以起到支撑脚后跟，起到增强足底稳定性以及降低脚后跟扭伤隐患的功效。

二.本发明在四个嵌设槽的外形设计上相当巧妙，配合上相应的弹力硅胶片2或者弹性减震片3，让人们的脚部得到最佳得的包覆效果，大大提高整体的减震功效；硬性长条4起到的承接作用且与相应弹性减震片3的位置对应关系，大大提升了整体的性能表现。

三.本发明通过在无纺布层6和鞋垫本体1之间设置碳颗粒层，此碳颗粒层用于吸附鞋内的一些汗臭味等异味，起到洁净的作用，更优选地，此碳颗粒层是通过和胶水混合之后铺设在鞋垫本体1上，由于碳颗粒层本身存在圆球凸起结构，其由于与胶水混合，每个碳颗粒上还形成有部分的固态胶水层，该碳颗粒除了起到按摩的作用之外，还不会因为太硬影响到人们踩踏的舒适性。

四.本发明设置新型的减震结构7，其实采用弹簧本体71和海绵柱体构成，且通过在海绵柱体外侧壁呈锯齿状，这种锯齿状的海绵柱体可以进一步增加减震性，且由于弹簧本体71和海绵柱体相比，弹簧本体71弹性更强，其外侧会受到海绵柱体的拉扯，彼此之间形成较好的融合，提升整个鞋垫的减震功效。

以上所述仅为本发明的实施例，并非因此限制本发明的专利保护范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
