吸附PM2.5气体的口罩及使用方法与流程

本发明涉及一种吸附PM2.5气体的口罩及使用方法。

背景技术：
：

pm为英文particulate matter的缩写，翻译成中文叫做颗粒物；pm2.5是指大气中直径小于或等于2.5微米的颗粒物，有时也被称作入肺颗粒物，现今空气的污染非常的严重，对人体的伤害非常的严重，现有的普通口罩无法遮挡肺颗粒物，使用效果不佳。

技术实现要素：
：

本发明的目的是提供一种能够阻挡PM2.5气体进入人体呼吸道，使用效果好的吸附PM2.5气体的口罩及使用方法。

上述的目的通过以下的技术方案实现：

一种吸附PM2.5气体的口罩，其组成包括:内衬层，所述的内衬层为长方形，所述的内衬层的四边缝合横U形横截面弹力条，所述的横U形横截面弹力条的底部与所述的内衬层之间进行缝合，所述的横U形横截面弹力条的顶部与所述的内衬层之间形成插槽，所述的横U形横截面弹力条的顶部左侧和右侧之间通过弹力压条连接，所述的横U形横截面弹力条的侧边包裹所述的内衬层的侧边，所述的横U形横截面弹力条的侧边连接缝合圈，所述的缝合圈连接外衬层，所述的插槽内插入负氧离子纤维布层，所述的弹力压条压住所述的负氧离子纤维布层。

所述的吸附PM2.5气体的口罩，所述的内衬层连接椭圆形弹力圈，所述的内衬层与所述的椭圆形弹力圈的边缘进行缝合，所述的椭圆形弹力圈内插入口鼻扩孔壳，所述的口鼻扩孔壳与人体口鼻位置形成空腔，所述的口鼻扩孔壳开有一组透气孔，所述的外衬层的一侧开有出入口，所述的出入口连接拉链。

所述的吸附PM2.5气体的口罩，所述的缝合圈的左侧连接左上拉带和左下拉带，所述的缝合圈的右侧连接右上拉带和右下拉带，所述的左上拉带与所述的左下拉带之间通过粘扣连接、所述的右上拉带与所述的右下拉带之间通过粘扣连接或所述的左上拉带与所述的右上拉带之间通过粘扣连接、所述的左下拉带与所述的右下拉带之间通过粘扣连接。

一种吸附PM2.5气体的口罩使用方法，第一步：将口鼻扩孔壳插入椭圆形弹力圈内，第二步：连接左上拉带与左下拉带、右上拉带与右下拉带或左上拉带与右上拉带、左下拉带与右下拉带；第三步：使用后负氧离子纤维布层通过出入口进行替换。

有益效果：

1.本发明的口鼻扩孔壳能够在人体口鼻位置形成空腔，保证了人体的呼吸是畅通的，使用安全、效果好。

本发明的负氧离子纤维布层能够阻断肺颗粒物进入人体的呼吸道，使用安全可靠。

本发明的插槽和弹力压条配合使用，能够很牢固的固定负氧离子纤维布层，替换时也方便。

本发明的左上拉带、左下拉带、右上拉带、右下拉带之间的连接关系，能够根据需要进行选择，使用方便灵活。

附图说明：

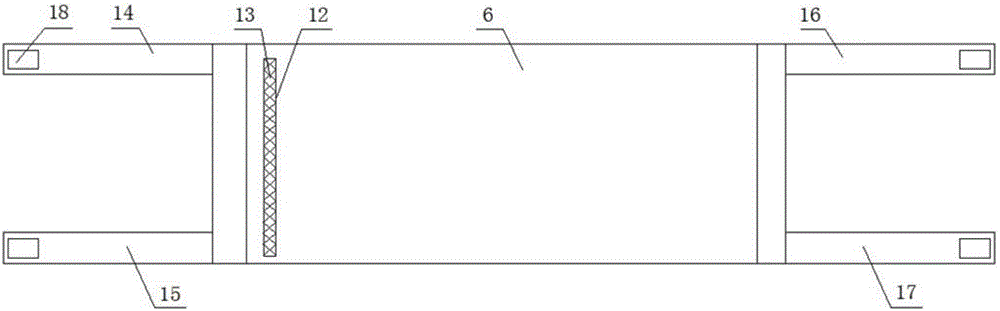

附图1是本产品的结构示意图。

附图2是附图1的俯视图。

具体实施方式：

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

实施例1：

一种吸附PM2.5气体的口罩，其组成包括:内衬层1，所述的内衬层为长方形，所述的内衬层的四边缝合横U形横截面弹力条2，所述的横U形横截面弹力条的底部与所述的内衬层之间进行缝合，所述的横U形横截面弹力条的顶部与所述的内衬层之间形成插槽3，所述的横U形横截面弹力条的顶部左侧和右侧之间通过弹力压条4连接，所述的横U形横截面弹力条的侧边包裹所述的内衬层的侧边，所述的横U形横截面弹力条的侧边连接缝合圈5，所述的缝合圈连接外衬层6，所述的插槽内插入负氧离子纤维布层7，所述的弹力压条压住所述的负氧离子纤维布层。

所述的内衬层连接椭圆形弹力圈8，所述的内衬层与所述的椭圆形弹力圈的边缘进行缝合，所述的椭圆形弹力圈内插入口鼻扩孔壳9，所述的口鼻扩孔壳与人体口鼻位置形成空腔10，所述的口鼻扩孔壳开有一组透气孔11，所述的外衬层的一侧开有出入口12，所述的出入口连接拉链13。

所述的缝合圈的左侧连接左上拉带14和左下拉带15，所述的缝合圈的右侧连接右上拉带16和右下拉带17，所述的左上拉带与所述的左下拉带之间通过粘扣18连接、所述的右上拉带与所述的右下拉带之间通过粘扣连接或所述的左上拉带与所述的右上拉带之间通过粘扣连接、所述的左下拉带与所述的右下拉带之间通过粘扣连接。

一种吸附PM2.5气体的口罩使用方法，第一步：将口鼻扩孔壳插入椭圆形弹力圈内，第二步：连接左上拉带与左下拉带、右上拉带与右下拉带或左上拉带与右上拉带、左下拉带与右下拉带；第三步：使用后负氧离子纤维布层通过出入口进行替换。
