包括再填充器和用于处理头发的器具的组件的制作方法

本发明涉及使用再填充器来操作的器具，更具体地但不是唯一地，涉及用于处理头发的器具，例如拉直烫发器(straighteningiron)。

背景技术：

再填充器包括例如待施加到待处理区域的产品，以及可选地还包括与在其上打算沉积产品的区域接触的涂抹器。特别是由于卫生的原因，特别是当器具用于连续处理不同的人时，可能期望防止再次使用先前已经安装在器具上然后被移除的再填充器。

此外，随着再填充器中所包含的产品的用尽，和/或随着在一旦装配在器具上而长期不使用的情况下所述产品变干，再填充器的效率下降。需要向用户发出需要更换再填充器的信号，而不会另外过度妨碍用户对器具的使用。

技术实现要素：

根据本发明的第一方面，本发明旨在防止已经用过的再填充器的再次使用，并且其通过包括再填充器和器具(也被称为装置)的组件来实现该目的，器具被设计为使用再填充器，所述器具具有再填充器容纳结构，所述再填充器容纳结构具有插入引导件，当所述再填充器被装配在所述器具上时以及当所述再填充器从其中被移除时，所述再填充器沿着所述插入引导件行进，所述再填充器具有用作使用存储器的元件，以及所述容纳结构具有浮凸，该浮凸被定位成当所述再填充器首次安装在所述器具上时作用于所述元件，以使所述元件从非激活配置(在所述非激活配置中，所述元件从所述再填充器的区域缩回)转到激活配置(在所述激活配置中，该元件伸入到所述区域中)，所述容纳结构具有锁定构件，所述锁定构件设置成用以在所述元件处于激活配置时阻止所述元件，在所述再填充器被装配在所述容纳结构中以及从所述容纳结构中移除时，所述元件和锁定构件被设计成使得锁定构件能够在再填充器移除的方向上被所述元件越过，并且被设计成使得如果试图进行重新插入已经用过的再填充器，则锁定构件防止所述元件在再填充器插入的方向上通过。

如果再填充器先前已经在器具上用过，则本发明使得能够以简单且有效的方式阻止再填充器的装配。

上述插入引导件可以设计成使得再填充器通过沿着引导件的滑动运动而被装配和移除。其他运动同样是可能的。

锁定构件能够垂直于与其接触的所述元件的行进方向移动，锁定构件优选地通过弹性返回到初始位置。锁定构件例如通过弹簧丝或通过弹簧作用在其上的可移动部件来实现。

锁定构件可以相对于与锁定构件接触的所述元件的行进方向垂直的中间平面不对称。

因此，锁定构件可以具有用于与所述元件接触的接触表面，所述接触表面具有不同的入口斜坡和出口斜坡，入口斜坡比出口斜坡更陡，入口斜坡通过形成防止所述元件行进的止挡件而防止在激活配置中的所述元件的通过，并且出口斜坡允许所述元件与锁定构件接合，以当所述元件在再填充器的移除方向上通过时使所述锁定构件缩回。锁定构件在一个方向上被所述元件越过。

用作使用存储器的元件可以以各种方式来实现。例如，所述元件是销，其能够在再填充器中的相应壳体中摩擦地移动，以一旦其进入所述相应壳体中就保持激活位置。

所述元件可以与再填充器的主体模制成一件，从而简化生产。

在这种情况下，所述元件具有例如在激活配置中与锁定构件配合的激活部以及至少在非激活配置中将所述激活部连接到再填充器的其余部分的连接部。再填充器可以具有壳体，并且当所述元件处于激活配置时，激活部可以被设计成紧固在壳体中，特别是通过卡扣紧固。

连接部例如是薄膜铰链或可断开的材料桥。

在一个变型中，元件还可以以铰接在再填充器的主体上的钩的形式实现。

根据本发明的第一方面，再填充器优选包括化妆产品，器具有利地用于处理头发。

器具具有例如两个臂(也称为构件)，这两个臂通过铰链连接，所述再填充器容纳结构形成在所述臂中的一者上。

根据本发明的另一方面，本发明的另一个主题是一种用于如上所限定的组件的再填充器，其具有用于紧固到容纳结构的紧固部件，用作使用存储器的所述元件位于紧固部件上。

紧固部件可以由具有两个型材元件的型材(特别是总体t形的型材)形成，当再填充器被装配在器具的容纳结构上时，锁定构件在两个型材元件之间通过。

该元件可以与紧固部件模制到一起，特别是通过在所述元件的配置变化期间断裂的可断开部分或通过可变形的连接部连接到紧固部件。该元件例如是与上述型材元件中的一者一起模制的钩，所述钩被设计成在激活配置中卡扣紧固到另一个型材元件。

根据本发明的另一方面(有利地与上述第一方面结合)，本发明的目的还在于在存在再填充器时维持借助于器具进行的处理的效率，同时在再填充器用尽时尽可能小地限制用户使用器具。

通过用于处理头发的器具实现了该目的，该器具具有两个在待处理的头发上闭合的臂，至少一个臂承载头发处理产品的再填充器，所述器具具有电子控制电路，所述电子控制电路具有电子存储器，该电路被设计为检测臂的闭合和再填充器件的装配，该装置具有用于将蒸汽输出到头发上的蒸汽发生器和至少一个加热的拉直板，该器具被设计成在其使用期间在所述再填充器已经改变后增加变量且被设计成当所述变量超过第一预定阈值时进入到降级操作模式，在该模式中，改变蒸汽发生器和/或拉直板的操作。

根据这个方面，本发明允许尽管缺少再填充器或尽管再填充器被用尽的情况下使用器具，这种使用有限但足以完成头发的处理或进行润色操作。

器具可以被设计成使得在降级模式中蒸汽发生器的操作被中断。

器具还可以被设计成使得在降级模式中拉直板的温度被修改和/或使得在降级模式中拉直板的温度调节范围减小。

上述变量可以与臂的闭合次数成比例，并且可以对应于臂的闭合次数的分数，特别是臂的闭合次数的五分之一。这使得可以减小存储器的尺寸和电子电路的成本。

变量可以包含臂在头发上闭合的时间，这使得可以增大关于估计再填充器已用尽的程度的精确度。

器具可以被设计成使得当更换再填充器时，变量被重置。

所述器具可以被设计成如果在多次使用后所述变量超过不同于所述第一预定阈值的第二预定阈值，则进入所述降级模式，在所述多次使用之间，切断对器具的电力供应，第二预定阈值尤其小于第一预定阈值。

优选地，器具具有由装配在臂上的再填充器致动的接触器。该接触器优选地位于上述锁定构件的上游，以在再填充器已经用过的情况下，在引入期间在再填充器的锁定之前被致动。器具可以具有第二致动器，其仅在再填充器的插入完成时才被致动。

再填充器可以具有用化妆品组合物浸渍的多孔基板。

为了检测臂的闭合，器具可以具有在臂的头部和铰接件之间、由所述臂中的一者承载的接触器，所述接触器特别是舌簧开关类型的磁性接触器。

所述器具可以被设计成使得当不切断器具的电力供应而将所述器具关断时保存变量的值。

附图说明

通过阅读下面对本发明的非限制性示例性实施方式的详细描述和查阅附图，可以更好地理解本发明，其中：

-图1示意性地示出了具有装配的再填充器的器具的示例的透视图；

-图2示出了在不存在再填充器时的图1中的器具；

-图3示出了图2的器具的一部分，其中上臂的盖被移除；

-图4示意性地示出了再填充器的示例的局部视图；

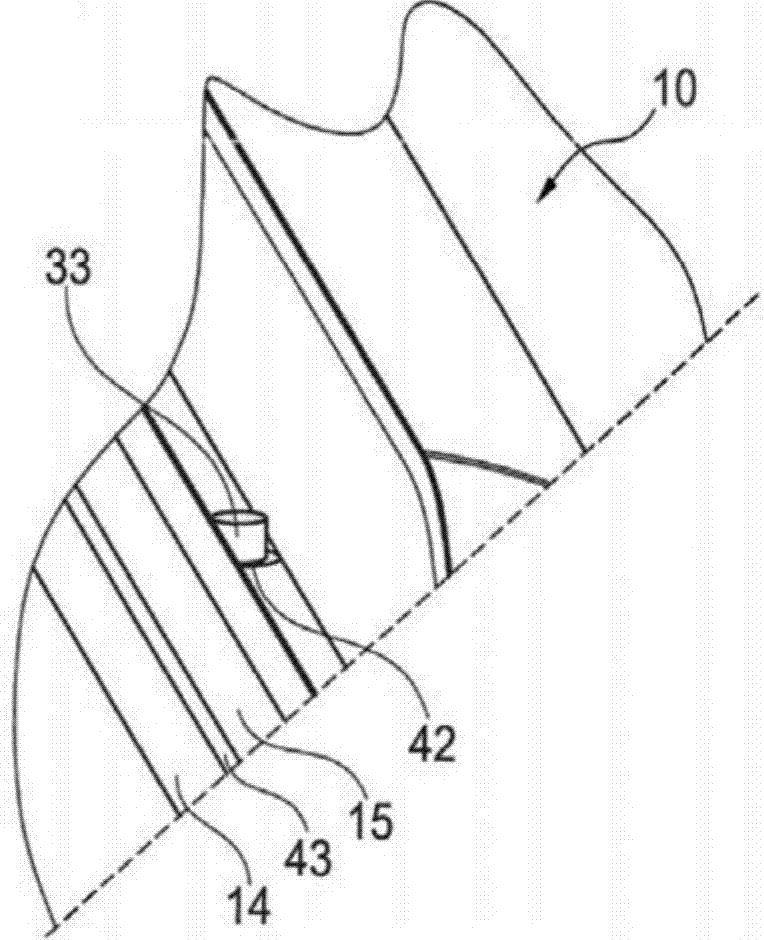

-图5a示出了再填充器的细节；

-图5b是在再填充器已被用过之后的类似于图5a的视图；

-图6a和图6b分别示出了图4的再填充器在器具上使用之前和使用之后的侧视图；

-图7示意性地示出了根据本发明的变型再填充器的透视图；

-图8是穿过图7中的再填充器的示意性纵向截面图；

-图9a和图9b示出了图8的再填充器在使用之前和使用之后的配置的变化；

-图10是可以在器具的操作期间实施的算法的示例；

-图11非常示意性地示出了器具的电子电路；

-图12示意性地示出了再填充器的示例的透视图；

-图13是根据图12的平面xiii-xiii的截面图；

-图14示意性地示出了在再填充器已被用过之后，图12的再填充器的透视图；和

-图15是根据图14的平面xv-xv的截面图。

具体实施方式

在图中所示的示例中，本发明应用其上的器具1是拉直烫发器，拉直烫发器具有两个臂2、3，这两个臂通过铰接件4连接并且在该两个臂的相对面上承载加热元件5、加热元件6。这些加热元件5和6构成拉直板。

该器具1采用再填充器10，再填充器10紧固到一个臂上，靠近一个加热元件，在这种情况下为上臂2和加热元件5。

在图4中单独示出的再填充器10具有主体11，该主体11包括待涂抹的产品，在这种情况下是待涂抹到头发的化妆产品。

再填充器10还具有用于涂抹该产品的涂抹部件13，例如毛毡，例如，其在使用该器具时与头发接触。再填充器10具有用于将其紧固到器具的容纳结构的部件12，在图2中仅示出其一部分。

再填充器中包含的产品可以当头发经过臂之间时被涂抹于头发。

在所讨论的实例中，用于将再填充器紧固到器具的部件具有两个型材元件14和15，这两个型材元件14和15插入到设置在相应臂上的引导元件中。

器具例如具有三个引导元件17、18和19和两个引导元件20和21，当再填充器10装配到器具上时，三个引导元件17、18和19用于与上型材元件15配合；且两个引导元件20和21用于与下型材元件14配合。

再填充器10在后部处可以具有钩23，钩23意在与夹子24配合以便将再填充器保持就位，例如，在将其插入到器具中结束时，该钩23被卡扣紧固在夹子24中，并且能够通过推/拉类型等的机构从其中抽出。

器具具有电接触器26，在存在再填充器20时，该电接触器26由再填充器20致动，并且可以指示再填充器的存在。该接触器具有杆26a，密封件26b可压靠该杆26a，所述密封件本身由推动器26c致动。

器具1具有锁定构件30，锁定构件30作用是与再填充器10的充当使用存储器(usememory)的元件33配合。

在该示例中，锁定构件30通过板簧31弹性地复位，并且在前部具有大致垂直于壁35的平面的边缘34，并且在后部具有较平缓的边缘37，引导元件附接到壁35。

锁定构件30设置成例如通过壁35中的狭槽36，并且当元件33在再填充器的移除方向上通过时可以缩回。

在所讨论的示例中，元件33为销的形式，该销以摩擦方式安装在上型材元件15中的相应壳体42中，这可以从图5a、图12和图13中看出。

如图5a、图12和图13所示的初始非激活配置的元件33在再填充器首次使用之前不伸入两个型材元件14和15之间限定的空间43中，这特别是在图6和图13中可以看出。

器具1具有浮凸，该浮凸设计成当再填充器10首次装配在器具上时使元件33移动。

在所讨论的示例中，该浮凸由位于锁定构件30的后边缘37处的引导元件18的斜坡45形成。因此，当首次使用再填充器时，当型材元件14和15在引导元件中滑动时斜坡45逐渐压靠元件33并且将其推入其壳体42中。

因此，元件33伸入到型材元件14和15之间的空间43中，如图6b、图14和图15所示。

当再填充器10装配在器具上时，锁定构件30接合在型材元件14和型材元件15之间。因此，在再填充器10的插入期间，一旦处于如图5b、图14和图15所示的激活配置中，锁定构件30扫过元件33延伸到其中的区域。

选择锁定构件30的后边缘37的斜坡，使得元件33可以在移除再填充器期间使锁定构件30变形，以缩回并越过所述锁定构件30。

相对于再填充器10进入器具1的方向，作用在接触器26上的推动器26c位于锁定构件30的上游。因此，接触器26甚至在锁定构件30施加其可能的阻止盒的插入的动作之前被致动。

由再填充器件和器具形成的组件操作如下。

再填充器10首次装配在器具上时，斜坡45使元件33从图5a、图12和图13中的配置移动到图5b、图14和图15中的配置。当元件33已经越过锁定构件30的前边缘34时，发生这种配置的变化，这是由于该边缘34和斜坡45之间在再填充器10的插入方向上的偏移。因此，锁定构件30不会损害再填充器10的装配。

在移除再填充器10期间，元件33可以由于锁定构件30的后边缘37的斜坡而越过锁定构件30。

然而，如果试图重新装配再填充器，则元件33由于该前边缘34的增加的倾斜度而抵靠锁定构件30的前边缘34，这防止其被元件33越过。因此，用户不能再次使用再填充器。

除了借助于刚才结合图1至图6b以及图12至图15所描述的能够在壳体中以摩擦移动的销之外，用作使用存储器的元件33可以以各种其它方式实现。

因此，如图7至图9b所示，可以实现钩形式的元件33，该元件具有端部53和连接部52，该端部53卡在下型材元件14中的壳体51中，连接部52将端部53连接到再填充器的主体。该实施方式使得可以通过将元件33与型材元件14和15以及再填充器10的主体模制成一体来形成元件33。

当首次装配再填充器10时，器具的斜坡45例如在元件33的连接部52和端部53之间形成的肘部处压靠元件33以及端部53，以便卡扣紧固在壳体51中，如图9b中所示。

在再填充器10被装配时，锁定构件30相对于再填充器10所遵循的路径通过在该图中的虚线示出。

图9a示出，在对应于图7和图8中的配置的初始配置中，在首次使用再填充器之前，端部53位于锁定构件30的路径之上，因此不会损害再填充器的装配。在激活配置中，如图9b所示，一旦端部53已经卡扣紧固在壳体51中，端部53可以抵靠锁定元件30。

器具1具有电子电路100，其在图10中示意性地示出，其具有例如eeprom类型的电子存储器101。该电子电路100连接到接触器26，接触器26在再填充器10装配在器具上时被致动。电子电路100还连接到至少一个用于产生蒸汽的电阻器102，连接到用于加热元件5、6的一个或多个电阻器103，和连接到一个或多个温度传感器104，该温度传感器使得例如可以知道板的温度。

例如舌簧开关类型的开关105使得可以知道器具是闭合状态还是打开状态。开关105例如设置在一个臂上，并且磁体设置在另一个臂上，以便当两个臂2、3处于闭合位置时改变开关105的状态。开关105可以向电子电路100通知臂的闭合次数。电子电路100被设计成通过电力电缆106连接到交流电源，例如110v或240v电源(mains)。

电子电路100可以一个或多个插件板(board)的形式，其中一些插件板可以设置在手持件中，并且当器具具有基站时，其它的插件板可以设置在这样的基站中，该基站用于通过包含例如水容器和水泵来产生蒸汽。

电子电路100具有至少一个部件，例如微控制器，其被程控以优选地根据图11中的示意图来执行控制器具的操作的算法。

当电缆106连接到电源时，电子电路100被供电，并且当器具被关断时，电子电路100可以检测到再填充器的装配。将器具的电缆106连接到电源的步骤201使得可以在在步骤203中通过按下相应的按钮接通器具1之前，在步骤202中通过接触器26检测再填充器10是否被插入。

如果在步骤202中检测到再填充器的插入，则在步骤204中初始化表示臂的闭合次数的变量ils_nbr，即使器具1尚未被启动。

当在步骤203中器具被接通时，在步骤205中执行对再填充器的存在的检测。如果未装配再填充器(其对应于图中的分支206)，则变量ils_nbr在步骤207中被初始化，并且器具1的操作以降级模式实施，这在图10中由框208示意性地指出。在该降级模式中，温度被预先确定成为不可调节的，例如设置为180℃的值，这防止了蒸汽的产生并且不能被激活，并且例如通过led的闪烁或听觉信号的发出向用户发信号通知相应的状态。

器具1保持在该降级模式，直到在步骤209中可能插入了再填充器，在这种情况下，器具以非降级模式操作，如图10中的框210所示，其中温度可以由用户从存储在存储器中的默认值(其对应于非降级模式中的最后使用值)开始调节。蒸汽发生器被激活，并且例如通过以不闪的方式照亮上述led，向用户发信号通知相应的状态。

在非降级模式中，在步骤211中电子电路100检测被处理的头发绺上的臂2、3的闭合，以便使变量ils_nbr递增表示闭合次数的量。为了节省存储器空间，该变量优选地每n次闭合而递增，其中例如n＝5。因此，每5次闭合，变量ils_nbr递增5个单位。

在步骤211中，还可以允许用户修改板的设定点加热温度。可以检测剩余的用于产生蒸汽的水的量，以便在需要时触发相应的警报。

在步骤212中，检查变量ils_nbr是否小于预定阈值n1，其中例如n1＝160。如果变量ils_nbr小于n1，则认为再填充器中的化妆品组合物没有用尽，器具1可以继续以非降级模式操作，如图11中的分支213示意性地指出。如果变量ils_nbr的值变得大于或等于阈值n1，如分支215所示，则器具返回到降级模式，对应于图11中的框208。板的设定点加热温度因此返回到降级模式的预定值，蒸汽发生器的操作被中断，并且通过显示闪烁的led发出信号通知相应的状态。

如果器具1在没有切断电源的情况下停止(这在步骤216中示意性地示出)了，然后在步骤217中启动器具，则在步骤218中读取存储的变量ils_nbr的值。如果该值小于阈值n1(如图10中的分支219所示)，则器具维持由框210示出的非降级模式。如果存储的变量ils_nbr的值大于或等于阈值n1，则器具进入降级模式，如分支221和框208所示。

如果当器具开启时，用户移除再填充器(如分支222和步骤223所示)，则在步骤224中重新初始化变量ils_nbr，并且器具1进入降级模式。

优选地，器具1被设计为，在长时间不使用的情况下，即在没有检测到臂2、3的闭合的情况下，在步骤230中进入睡眠模式，直到在步骤210中按下按钮。

框231示意性地指示器具1断开连接的情况，在这种情况下，当器具1重新连接时，图10中的算法返回到上述步骤201。

返回到步骤205中的测试，如果在步骤203中启动已经装配再填充器10的器具1(这对应于图10中的分支234)，则在步骤235中读取变量ils_nbr的值，并且将该值与第二阈值n2比较，第二阈值n2不同于阈值n1并且尤其小于阈值n1。阈值n2例如等于20。如果变量ils_nbr的值大于或等于n2，则在步骤208中器具进入降级模式。因此，如果用户与已经具有大量的臂打开和闭合次数的器具已经断开连接并且然后重新连接，则这避免了以非降级模式操作装置，很可能的是：用户已经开始使用再填充器并且然后在恢复处理之前经过了不可忽略的时段，因为与器具断开连接通常意味着它已经被存放(stowaway)。在时间上过度间隔的使用的情况下，包含在再填充器中的化妆品组合物可能蒸发，导致再填充器的效率降低。

如果变量ils_nbr严格小于第二阈值n2，则器具可以以非降级模式操作，其对应于图11中的分支237和框210。

本发明不限于所示的算法。

特别有利的是，不仅对臂的闭合次数计数，而且对臂在头发上的闭合持续时间(可以表示所处理的头发绺的长度)计数。这可以使得更精确地确定再填充器中的化妆品组合物已用尽的程度，从而发信号通知用户需要更换再填充器。

为了确定臂的闭合持续时间，器具的电子电路100有利地设置有计时器110(在图10中通过虚线示出)，计时器110优选地设置有用于将数据保存在计时器存储器中的电池。

在所讨论的示例中，降级模式对应于在加热板的预定温度下没有蒸汽发生器的操作。

在本发明的变型实施方式中，降级模式是不同的，并且例如对应于仍然具有调节加热板的温度的可能性的操作，这优选地比在存在蒸汽的情况下更受限制。

在未示出的变型中，器具被设计为使得其可以通过例如在再填充器上的一个或多个浮凸来识别所装配的再填充器的性质，该浮凸对由存在于器具上的一个或多个相应的接触器读取的信息进行编码。在这种情况下，根据再填充器的性质可以修改阈值，特别是第一阈值n1，例如为了考虑化妆品组合物从一个再填充器到另一个再填充器根据其性质而被不同地用尽的事实。

在一个变型中，还可以存储在相应臂上存在再填充器的持续时间。这可以特别使得可以迫使器具进入降级模式超出特定的持续时间，以便避免用户用再填充器进行处理的情况，例如其中的化妆品组合物由于其蒸发而可能已经丧失其有效性。

毋庸置疑，本发明不限于刚才所描述的示例。

元件33例如通过与相邻的型材元件模制在一起而生产，其通过一个或多个可断开的材料桥连接到相邻的型材元件。一旦处于激活配置中，元件33可以仅通过摩擦或者通过卡扣紧固而保持在相对的型材元件中。

尽管本发明已经结合通过滑动运动而装配在器具上的再填充器进行了说明，但是本发明也适用于通过除了滑动运动之外的运动(例如旋转运动或包括平移分量和旋转分量的更复杂的运动)装配的再填充器。

锁定构件30还可以被制造为围绕枢转轴线铰接并且通过盘簧返回到其初始位置的塑料部件。

盒的型材的形状可以不同于所示的整体t形，并且元件33可以以与在两个型材元件之间限定的空间方向上不同的一些其它方式移动；例如，其可以在平行于t形杆的方向上移动。

如果需要，如果试图将盒装配在器具上，则通过例如机械传感器或光学传感器可以自动地检测到处于激活配置的元件33(即在已经使用盒之后)的存在，以便例如通过在屏幕上显示消息或通过照亮指示灯将不能装配再填充器的原因发信号通知用户。
