光源隐藏式头盔外壳及制造方法、光源隐藏式头盔与流程

本发明涉及头盔，尤其涉及光源隐藏式头盔外壳及制造方法，以及包括该光源隐藏式头盔外壳的头盔。

背景技术：

骑行作为一种出行方式和运动方式，越来越受到人们的青睐，运动头盔也成为了骑行爱好者的标准配置。为了满足骑行爱好者的需求，头盔的形式非常丰富，其中，包括兼顾了装饰和警示效果的发光头盔。目前的发光头盔是将光源设置在头盔表面或者头盔表面的光源凹槽中，但是这种发光头盔具有以下缺点：1，光源露在外面使头盔不够美观；2，光源露在外面容易因为受到外力冲击而损坏，因此，有技术人员考虑将光源设置在头盔内部，但同时也产生了新的问题，例如，外壳不论透光还是半透光，都将看到头盔内部的结构，包括光源、缓冲层等，这种头盔不够美观，难以获得用户青睐。

技术实现要素：

本发明的目的在于，解决光源隐藏式头盔外壳如何兼顾透光和遮蔽两种功能的问题。

本发明的目的是采用以下技术方案来实现的。

一种光源隐藏式头盔外壳的制造方法，所述方法包括：将一片透明基材片固定在待加工位置，所述基材片包括预设的透光区域和遮光区域；提供网版，将所述网版与所述透光区域对应放置；通过所述网版在所述基材片上形成一层颜色油墨层；取下所述网版后在所述颜色油墨层上覆盖一层透光的连接油墨层，得到预成型品；以及将所述预成型品放在头盔外壳模具中通过吸塑成型形成头盔外壳。

在一种实施方式中，将所述预成型品放在头盔外壳模具中通过吸塑成型形成头盔外壳的步骤进一步包括：在所述预成型品的透光区域形成扩散部以扩大出光范围。

在一种实施方式中，所述通过所述网版在所述基材片上形成一层颜色油墨层的步骤包括：使用刮刀隔着所述网版将颜色油墨印刷在所述基材片上形成所述颜色油墨层。

一种光源隐藏式头盔外壳，所述外壳包括：透明基材层，所述基材层包括预设的透光区域和遮光区域；颜色油墨层，所述颜色油墨层网格化地覆盖在所述透光区域和均匀覆盖在所述遮光区域，以及连接油墨层，所述连接油墨层透光，覆盖在所述颜色油墨层上。

在一种实施方式中，所述颜色油墨层包括点状颜色油墨，所述点状颜色油墨从所述透光区域的中间到边缘逐渐密集。

在一种实施方式中，所述外壳具有外表面，所述扩散部包括弧形凸面，所述弧形凸面凸出于所述外表面。

在一种实施方式中，所述扩散部进一步包括圆台，所述圆台凸出于所述外表面，所述弧形凸面位于所述圆台的中心。

一种光源隐藏式头盔，所述光源隐藏式头盔包括：外壳，所述外壳包括：透明基材层，所述基材层包括预设的透光区域和遮光区域；颜色油墨层，所述颜色油墨层网格化地覆盖在所述透光区域和均匀覆盖在所述遮光区域；以及连接油墨层，所述连接油墨层透光，覆盖在所述颜色油墨层上；缓冲层，所述缓冲层通过所述连接油墨层与所述外壳结合；以及光源，所述光源与所述透光区域对应设置，并位于所述透光区域与所述缓冲层之间。

在一种实施方式中，所述颜色油墨层包括点状颜色油墨，所述点状颜色油墨从所述透光区域的中间到边缘逐渐密集。

在一种实施方式中，所述外壳具有扩散部和外表面，所述扩散部包括弧形凸面，位于所述透光区域，与所述光源对应，所述弧形凸面凸出于所述外表面。

相较于现有技术，本发明提供的光源隐藏式头盔外壳及制造方法，以及包括该光源隐藏式头盔外壳的头盔通过在外壳上区分透光区域和遮光区域，将颜色油墨网格化覆盖在透光区域，从而同时实现透光和遮蔽两种功能，提高了光源隐藏式头盔外壳及头盔的实用性。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，而可依照说明书的内容予以实施，并且为了让本发明的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

附图说明

图1是本发明第一实施例提供的光源隐藏式头盔外壳制造方法的流程示意图。

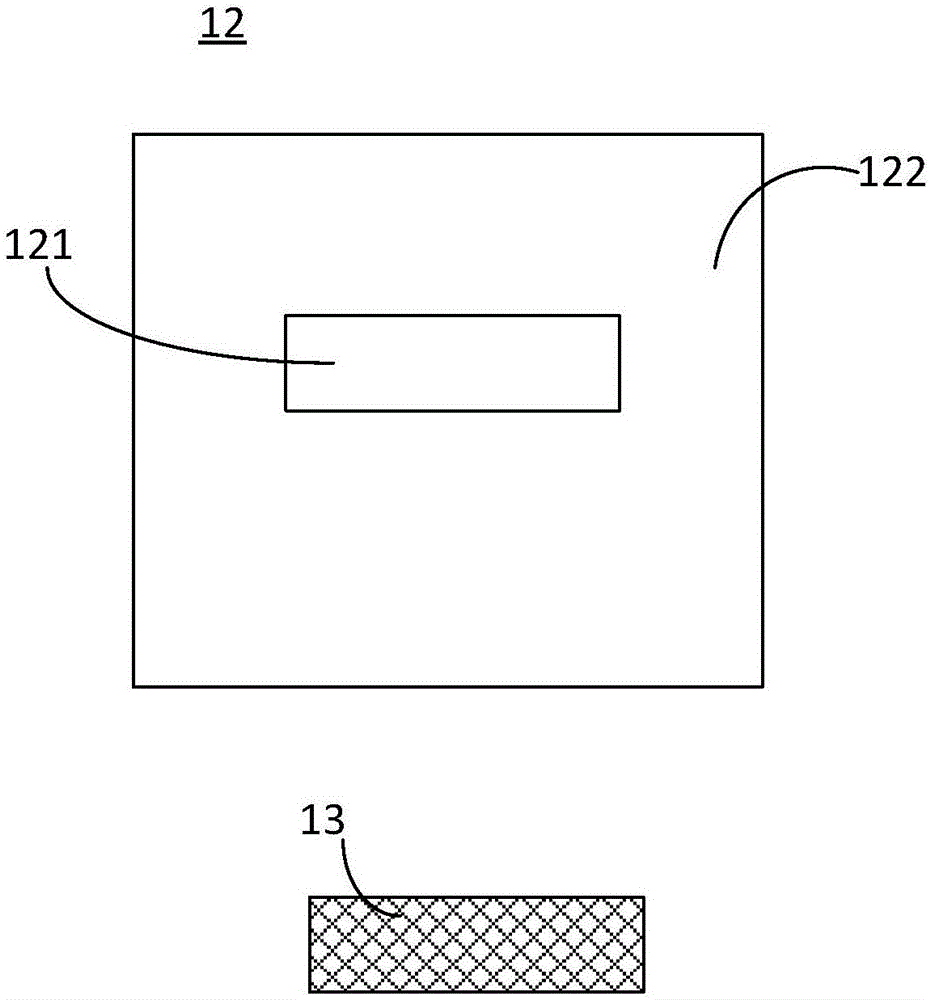

图2是本发明第一实施例步骤S11～S12提供的基材片和网版的结构示意图。

图3是本发明第一实施例步骤S13的实施过程示意图。

图4是本发明第一实施例步骤S14得到的预成型品或者步骤S15得到的头盔外壳的剖面示意图。

图5是本发明第二实施例提供的光源隐藏式头盔外壳的后部示意图。

图6是图5所示的光源隐藏式头盔外壳的透光区域及扩散部的结构示意图。

图7是本发明第三实施例提供的光源隐藏式头盔的剖面示意图。

图8是本发明第三实施例提供的光源隐藏式头盔的光源关闭时的效果图。

图9是本发明第三实施例提供的光源隐藏式头盔的光源打开时的效果图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明第一实施例提供的光源隐藏式头盔外壳的制造方法包括步骤S11～S15。

步骤S11，将一片透明基材片固定在待加工位置，所述基材片包括预设的透光区域和遮光区域。

步骤S12，提供网版，将所述网版与所述透光区域对应放置。

步骤S13，通过所述网版在所述基材片上形成一层颜色油墨层。

步骤S14，取下所述网版后在所述颜色油墨层上覆盖一层透光的连接油墨层，得到预成型品。

步骤S15，将所述预成型品放在头盔外壳模具中通过吸塑成型形成头盔外壳。

请参阅图2，在步骤S11中，先提供一片便于加工的透明基材片12并固定放置在待加工位置。该基材片12的材质例如为PC(Polycarbonate，中文名：聚脂碳酸)。在该基材片12上预先规划好透光区域121和遮光区域122。

在步骤S12中，网版13是一个具有多目镂空网格的媒介，其镂空网格所在范围、形状都和透光区域121保持一致。将网版13对应该透光区域121放置，遮住透光区域121，遮光区域122不被遮盖。

请参阅图3，在步骤S13中，隔着该网版13在基材片12上覆盖一层颜色油墨层14。颜色油墨层14由一种或几种颜色的油墨组成，例如黑色、红色等，构成头盔的表面颜色。由于透光区域121由网版13遮盖，而遮光区域122未被遮盖，因此透光区域121被网格化地覆盖上颜色油墨，而遮光区域122被均匀地覆盖上颜色油墨以遮光，以此达到透光区域121网格化透光的效果。由于网格小而密，因此不会影响头盔的统一涂装效果，还能起到遮蔽内部结构的作用。

优选地，使用刮刀隔着所述网版将颜色油墨印刷在基材片12上形成颜色油墨层14，网版13的形状将转印到透光区域121。

除了采用刮刀印刷的方式，还可以采用其他可以达到均匀涂布颜色油墨的方式来实现步骤S13。

请参阅图4，在步骤S14中，取下网版后，在所述颜色油墨层14上均匀地涂布或者印刷一层透光的连接油墨层15，连接油墨层15的油墨材料具有受热后变黏的性质，且具有一定的透光性，例如银油。在步骤S14中，得到一个片状的预成型品，可以用来加工成头盔外壳。

请参阅图5，头盔外壳100有各种曲面形状，优选采用吸塑成型的方式，经过剪切、修正之后形成头盔外壳100。如果头盔外壳100上还需要特定形状，也在步骤S15中形成。例如，在所述预成型品的透光区域形成特定形状，用于改善该位置的出光角度、出光范围、出光亮度等。例如，在透光区域形成包括弧形凸面40的扩散部，凸出于预成型品的外表面，用于散光。

综上，通过本实施例提供的光源隐藏式头盔外壳的制造方法通过将颜色油墨网格化覆盖在透光区域而兼顾透光和遮蔽两种功能，提高了光源隐藏式头盔的实用性。

第二实施例

请参阅图4和图5，本发明第二实施例提供的光源隐藏式头盔外壳100包括透明基材层12，颜色油墨层14，连接油墨层15。

基材层12包括预先规划的透光区域121和遮光区域122。基材层12的材料为透明塑料，例如采用PC(Polycarbonate，中文名：聚脂碳酸)。透光区域121和遮光区域122相邻。

请一并参阅图6，颜色油墨层14网格化地覆盖在透光区域121和均匀覆盖在遮光区域122。透光区域121和遮光区域122相邻。颜色油墨层14由一种或几种颜色的油墨组成，例如黑色、红色等，构成头盔的表面颜色。由于透光区域121在生产中被网版遮盖，而遮光区域122未被遮盖，因此透光区域121被网格化地覆盖上颜色油墨，即网版的网孔区域被颜色油墨覆盖后在透光区域121形成点状颜色油墨1210，而网孔的交叉点上未覆盖颜色油墨，仍然透光，从而达到透光区域121网格化透光的效果。遮光区域122被均匀地覆盖上颜色油墨。由于网格小而密，因此网格化的透光区域121不但能起到遮蔽内部光源及结构的作用，而且不会影响头盔的统一涂装效果。点状颜色油墨1210在透光区域121可以均匀地分布或者不均匀地分布，例如，点状颜色油墨1210从透光区域121的中间到边缘逐渐密集，直至和遮光区域122融合。

连接油墨层15透光，覆盖在颜色油墨层14上。连接油墨层15的材料可以是一种具有银色光泽或者金色光泽的油墨，具有一定的透光性，在加热后具有一定黏性，从而起到连接作用。

优选地，所述外壳100具有扩散部105，扩散部105位于所述透光区域121，用于与后续设置在所述外壳100内侧的光源对准以扩大出光范围。例如，扩散部105包括弧形凸面40，凸出于外壳100的外表面103，用于散光；进一步地，还可以包括圆台41，圆台41凸出于外壳100的外表面103，而该弧形凸面40形成在圆台41的中心，圆台41本身以及弧形凸面40和圆台41间的沟槽43会进一步扩大出光范围。

综上，本发明实施例提供的光源隐藏式头盔外壳100将透光区域和遮光区域做了区分，将颜色油墨网格化覆盖在透光区域，从而同时实现透光和遮蔽两种功能，提高了光源隐藏式头盔的实用性。

第三实施例

请参阅图5和图7，本发明第三实施例提供的光源隐藏式头盔200包括第二实施例提供的光源隐藏式头盔外壳100、缓冲层50和光源60。

在进一步形成头盔的方法中，可采用注塑成型的方式形成缓冲层50。在注塑成型的高温高压下，连接油墨层15具有一定黏性，从而很好地与缓冲层50相结合。

光源60与透光区域121对应设置，并位于透光区域121与缓冲层50之间。光源60可以是LED(发光二极管)或者OLED(有机发光二极管)等。光源60可以通过黏胶等固定手段固定在透光区域121所在的位置。

请参阅图5和图6，优选地，外壳100具有扩散部105，扩散部105位于透光区域121，与光源60对准以扩大出光范围。当光源60包括多个时，扩散部105也具有多个，分别与每个光源对应。

具体地，扩散部105包括弧形凸面40，凸出于外壳100的外表面103，用于散光；进一步地，还可以包括圆台41，圆台41凸出于外壳100的外表面103，而该弧形凸面40形成在圆台41的中心，圆台41本身以及弧形凸面40和圆台41间的沟槽43会进一步扩大出光范围。

请参阅图8和图9，光源60关闭时，从外面看，很好地遮蔽了头盔内的结构。光源60打开后，光源60从透光区域121发光，由于网格小而且密，所以也看不到头盔内部。

综上，本发明实施例提供的光源隐藏式头盔200将透光区域和遮光区域做了区分，将颜色油墨网格化覆盖在透光区域，从而同时实现透光和遮蔽两种功能，提高了光源隐藏式头盔的实用性。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
