一种木球运动背包的制作方法

本实用新型是一种木球运动背包，属于木球运动背包的改造技术。

背景技术：

木球运动是一项新型时尚的体育运动，运动员打球时需要随身携带球杆和球门、还有最少1－2个木球以及构筑球门的五金配件。目前市场上的木球运动背包在美观、便利、收纳功能及实用性上都存在诸多缺陷，例如：背包内的球门、球、以及五金件和放球杆的空间是分开在不同部位设计的口袋内放置，这样使球包体积变大；而且在使用的过程中背包没有一个可固定且容易收放的地方放置，背包内放置的球门、球、以及五金件和放球杆互相之间还易发生碰撞和丢失。

技术实现要素：

本实用新型的目的在于考虑上述问题而提供一种木球运动背包。本实用新型结构紧凑、空间配置合理、环保时尚、适应木球运动员或木球运动爱好者广泛使用。

本实用新型的技术方案是：本实用新型的背包内设有放置球杆的中空腔体，背包的内侧还设有固定球门杯横杆的横杆固定装置、放置球门瓶柱的球瓶放置袋、放置球门杯的球门杯放置袋、放置木球的木球放置袋、放置球门固定针的固定针放置袋。

本实用新型充分合理利用木球运动背包内部空间，每一个放置物品的空间均采用与实物相同的形状及尺寸，实现包内空间配置合理、收纳功能强大的设计目的；同时有效实现节省材料、减少背包生产工序、提高生产效率；背包外观美观时尚，适合不同年龄阶段的木球运动员或木球运动爱好者使用，从而提升木球运动的水平，吸引更多的体育爱好者的关注和认可。本实用新型是一种设计巧妙，性能优良，方便实用的木球运动背包。

附图说明

图1为本实用新型木球运动背包的内部结构示意图；

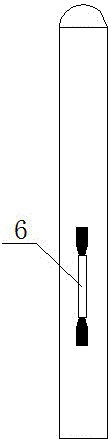

图2为本实用新型木球运动背包的左视图；

图3为本实用新型木球运动背包的右视图；

图4为本实用新型木球运动背包的主视图；

图5为本实用新型木球运动背包的后视图。

具体实施方式

实施例：

本实用新型的木球运动背包的结构示意图如图1所示，背包内设有放置球杆的中空腔体，背包的内侧还设有固定球门杯横杆的横杆固定装置1、放置球门瓶柱的球瓶放置袋2、放置球门杯的球门杯放置袋3、放置木球的木球放置袋4、放置球门固定针的固定针放置袋5，球门固定针用于将六支球门瓶柱固定在草地或沙滩上。球门固定针可以是铁针。

本实施例中，上述背包包括有相对的两侧，两侧通过背包拉链11连接，横杆固定装置1及固定针放置袋5设置在背包的其中一内侧，球瓶放置袋2、球门杯放置袋3、木球放置袋4设置在背包的另一内侧。

上述横杆固定装置1是搭扣或挂钩或挂绳。本实施例中，横杆固定装置1是搭扣，上述搭扣设置有两个，分别设置在背包内侧的上下两个位置，上下两个位置的搭扣可以卡住一个球门杯横杆。

本实施例中，上述球瓶放置袋2能放置两个球门瓶柱，球门杯放置袋3能放置一个球门杯，木球放置袋4能放置两个木球。

此外，上述球瓶放置袋2、球门杯放置袋3、木球放置袋4的袋口都设置有拉链。设置拉链可以避免球门瓶柱、球门杯、木球从各自放置的袋中掉出来。

为便于用户使用，上述背包的其中一外侧设置有提把6。为便于用户随身携带饮用水，上述背包的另一侧设置有水瓶袋9。

此外，上述背包的背面(袋底)还看设置有背带10。

本实施例中，上述背包的正面(袋盖)分别设置名片夹7、杂物袋8。

本实用新型在木球运动背包的内部除了放置球杆，还在背包内部剩余的空间位置设计了挂球门杯横杆的横杆固定装置1、可以放置两个球门瓶柱的球瓶放置袋2、一个球门杯放置袋3、两个木球放置袋4、固定针放置袋5，固定针放置袋5可以放置将六支球门瓶柱固定在草地或沙滩上的专用铁针。本实用新型木球运动背包内部结构这四个不同尺寸和形状的专用小口袋的设计和位置的摆放，使得整套球具的配件都有一个固定位置放置，而且不会松散晃动，避免配件互相间的碰撞，容易辩认和收放；且包内空间紧凑，背包的整个体积缩小，外形变得美观、时尚。另外，本实用新型每一个放置物品的空间均采用与实物完全等同的形状，长短大小均按实物一比一的尺寸设计，把盛放木球、两个球门的瓶、球门中间的杯子，还有球门的五金配件和球杆等都放设计在同一个空间格里面，此外，每一个部位均可设有明显的标识，以方便使用者非常容易辩识每一个空间位置对应存放的物品，整个运动背包的设计实现了体积小、结构紧凑、空间配置十分合理的布局。
