头盔的制作方法

文档序号:12077763阅读:787来源:国知局
头盔的制作方法与工艺

本实用新型涉及一种头盔,尤其涉及一种具有蓝牙音响的头盔。



背景技术:

头盔是安保装置中应用比较广泛的防护器具,随着对安保要求的进一步提高,头盔所述具有的功能也趋于多样化。申请号为CN201210448687.6的专利申请文件中就公开了一种手机蓝牙头盔。其实现方式是在头盔1上设置了蓝牙主机2及左右耳机,其中一只耳机4单独设置在头盔一侧的耳部位置,另一只耳机与蓝牙主机2一起设置在头盔1另一侧的耳部位置上,单独设置的耳机4的耳机连线3从头盔1的夹层中通到头盔1另一侧的耳部位置,并与蓝牙主机2相连,如此设置,当手机来电时,用户带着头盔就可以接听电话,如图1所示。

但由于在头盔夹层中穿设耳机连线,导致头盔的加工工艺更为复杂,另一方面,耳机连线是有寿命的,再加上在头盔夹层内部受到磨损,使耳机连线寿命缩短,需要更换维修,也增加了用户的成本。因此如何消除这种带有耳机连线的头盔的弊端,是一个重要的研究课题。



技术实现要素:

本实用新型要解决的技术问题是提供一种不需要设置耳机连线的头盔,同样能够使用户带着头盔就可以接听电话。

为解决上述技术问题,本实用新型提供如下技术方案:一种头盔,包括外壳以及蓝牙音响,所述外壳开设有第一凹槽用于容纳所述蓝牙音响,所述蓝牙音响包括音响盒以及设置于所述音响盒内的蓝牙板、喇叭以及为所述蓝牙板和所述喇叭供电的电池,所述蓝牙音响上开设有扩音孔,所述蓝牙音响自所述扩音孔处向外延伸有一导音管。

进一步地,所述外壳上开设有与所述第一凹槽相通的通道,所述导音管沿所述通道延伸。

进一步地,所述蓝牙音响朝向所述外壳外侧的端面上设置有一按键。

进一步地,所述头盔包括一摄像模块,所述摄像模块通过一固定件固定在所述外壳上。

进一步地,所述固定件为一弹性卡箍,所述弹性卡箍沿所述外壳的周向套设在所述外壳上。

进一步地,所述摄像模块包括一容置盒以及设置于所述容置盒内的主板、摄像头以及为所述主板和所述摄像头供电的电池,且所述摄像头延伸至所述容置盒之外。

进一步地,所述弹性卡箍的内周面开设有容纳所述摄像模块的第二凹槽,所述弹性卡箍的外周面开设有与所述第二凹槽相通且用于容纳所述摄像头的通孔。

进一步地,所述第二凹槽的容积等于或小于所述容纳盒的体积。

进一步地,所述外壳内侧还设置有一层内衬,且所述内衬与所述外壳可拆卸连接。

进一步地,所述弹性卡箍为硅胶卡箍。

本实用新型具有如下有益效果:本实用新型中,所述头盔的蓝牙音响的扩音管处向外延伸一导音管,通过导音管将直接将蓝牙音响的声音传递给头盔用户,而不在需要在头盔内部穿设耳机连接线。直接通过导音管传递声音不仅简化了头盔的加工工艺,也避免了耳机连接线日后的维修,节省成本,同时也提高了通话音质。

【附图说明】

图1为现有技术中蓝牙头盔立体图;

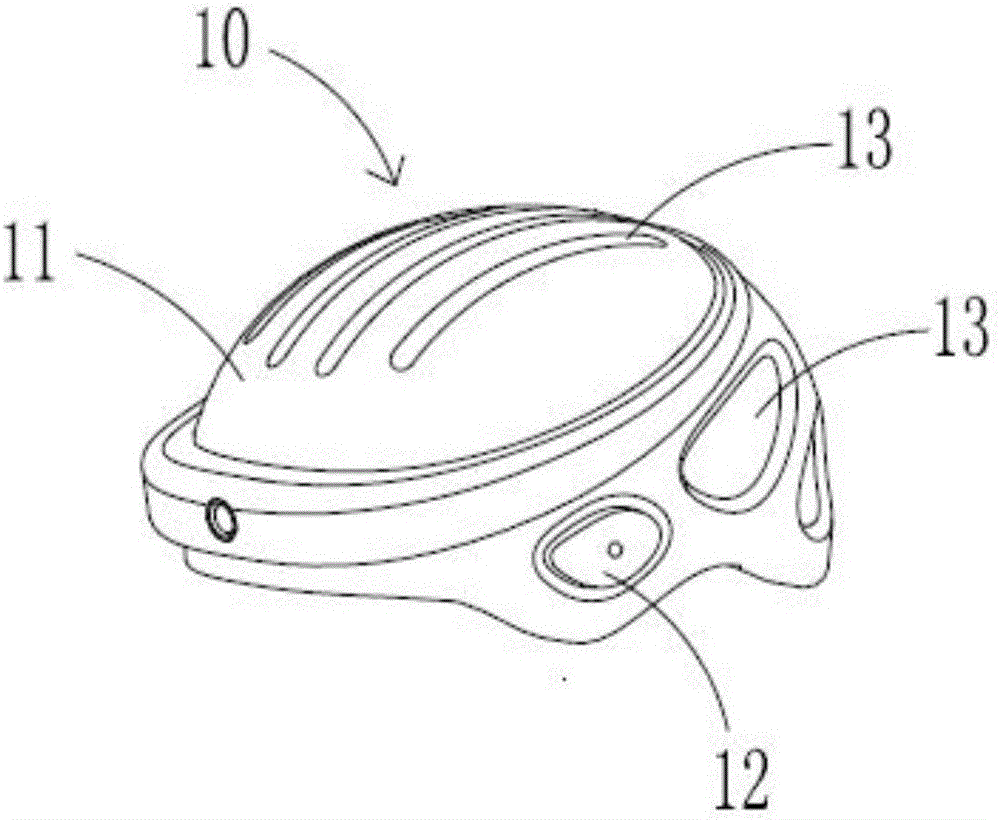

图2为本实用新型第一实施方式头盔的立体示意图;

图3为图2所示头盔上蓝牙音响与头盔的分解示意图;

图4为图2所示蓝牙音响的立体示意图;

图5为蓝牙音响连接导音管后的立体示意图;

图6为另一角度下头盔的立体示意图;

图7为第二实施方式头盔的立体示意图;

图8为摄像模块的立体示意图;

图9为图7所示头盔与摄像模块拆分示意图;

图10为弹性卡箍的立体示意图。

【具体实施方式】

下面结合附图详细举例说明本实用新型的实施方式,本实用新型的实施例是为了对本实用新型进一步解释说明,而非对本实用新型的保护范围限制。

实施例一

请参阅图2至图3所示,本实用新型的头盔10包括外壳11以及蓝牙音响12。所述外壳11的内侧设置有一层内衬,且所述内衬与所述外壳11采用可拆卸方式连接以便于在内衬破损的情况下可以及时进行更换。同时,为了达到更好的防震效果,所述内衬采用弹性件,例如可以为橡胶件、海绵或者采用其他具有弹性效果的材料制成。所述外壳11上还开设有换气孔13,可以保证在用户带上所述头盔10后所述头盔10内部和所述头盔10外部能够进行换气,避免了用户带上头盔后产生的闷热不适情况的出现,从而提高了所述头盔10的舒适性。所述外壳11的侧部开设有第一凹槽14,所述蓝牙音响12整体置于所述第一凹槽14内,优选地,所述蓝牙音响12可拆卸连接于所述第一凹槽14内。

如图4和图5所示,所述蓝牙音响12包括音响盒121以及设置于所述音响盒121内的蓝牙板、喇叭以及为所述蓝牙板和所述喇叭供电的电池,所述蓝牙板与所述喇叭连接,且所述电池为可充电电池,可以重复充电使用,有利于环保。此处需要说明的是,所述蓝牙音响12也可以单独使用,在用户不带头盔的情况下,可以将所述蓝牙音响12从头盔10上拆卸下来随身携带使用。

所述音响盒121上开设有扩音孔122,所述音响盒121自所述扩音孔122处向外延伸有一导音管15。所述导音管15与所述音响盒121可以接触连接,例如黏接或者熔接等;也可以与其不接触连接,但只要保证所述导音管15离所述扩音孔122的距离能够将所述蓝牙音响12的声音清楚传递给用户即可。作为优选的实施方式,可以在所述外壳11的外表面设置一些卡扣用于固定所述导音管15。所述导音管15能够延伸到所述头盔10两侧与耳朵对应的部位,从而将所述蓝牙音响12的声音传递给头盔使用者。

所述音响盒121朝向所述外壳11外侧的端面上设置有一按键123,当头盔用户的手机来电时,用户只需按下按键123,所述蓝牙音响12内的所述蓝牙板与手机之间即刻开始数据交换,用户即可带着头盔接听来电。

本实用新型中,所述头盔的蓝牙音响的扩音管处向外延伸一导音管,通过导音管将直接将蓝牙音响的声音传递给头盔使用者,而不再需要在头盔内部穿设耳机连接线。直接通过导音管传递声音不仅简化了头盔的加工工艺,也避免了日后耳机连接线的维修,节省成本,同时还可以提高通话音质。

优选地,还在所述外壳11上开设有与所述第一凹槽14相通的通道16。如图6所示,所述导音管15沿所述通道16延伸至所述头盔10两侧与耳朵对应的部位。将所述导音管15隐藏在所述外壳11内部,可以保证所述头盔10外观上的整体性,提升美观效果。

另外,除了所述外壳11的侧部以外,所述第一凹槽14也可以开设在所述外壳11的其他部位,比如后部或者顶部,所述导音管16可以通向头盔10一侧与耳朵对应的部位,也可以通向头盔10两侧分别与耳朵对应的部位。

实施例二

如图7至图8所示,本实施例与实施例一不同之处在于,所述头盔10包括一摄像模块17,所述摄像模块17包括一容置盒171以及设置于所述容置盒171内的主板、摄像头172以及为所述主板和所述摄像头172供电的电池,且所述摄像头172延伸至所述容置盒171之外。所述摄像头172用于拍摄采集,与所述摄像头172相连的主板将摄像头172拍摄采集的内容储存起来。需要说明的是,所述主板还可以和手机上的APP连接,在有网络的条件下,就可以通过手机上的APP随时查看所述摄像头172拍摄采集的内容。

所述摄像模块17通过一固定件固定在所述外壳11上。优选地所述固定件为一弹性卡箍18,且所述弹性卡箍18沿所述外壳11的周向套设在所述外壳11上。如图9和图10所示,所述弹性卡箍18的内周面181上开设有第二凹槽182,用于容纳所述摄像模块17,所述弹性卡箍18的外周面183上开设有与所述第二凹槽182相通的通孔184,用于容纳所述摄像头172。当将所述摄像模块17安装在所述第二凹槽182内,且所述摄像头172也置于所述通孔184内之后,再将所述弹性卡箍18沿周向套设在所述外壳11上即完成了所述摄像模块17的固定。

优选地,所述弹性卡箍18为硅胶卡箍。由于所述弹性卡箍18本身具有弹性,能够在外力的作用下伸缩,因此可以不需要其他额外工具就可以将其套设在所述外壳11上或者从所述外壳11上拆卸下来,从而也方便了摄像模块17的固定和拆卸,相比于采用螺钉或者螺栓固定的方式,简单方便。

优选地,在自然状态下,即所述弹性卡箍18不发生伸缩的情况下,所述第二凹槽182的容积小于所述摄像模块17的体积。由于所述弹性卡箍18可以伸缩,因此所述第二凹槽182的容积也可以随之发生变化。当需要将所述摄像模块17置于所述第二凹槽182内时,只需通过外力使所述弹性卡箍18发生弹性拉伸,增大所述第二凹槽182的容积,然后再将所述摄像模块17置于所述第二凹槽182内,同时将所述摄像头172置于所述通孔184内,之后撤销外力,在弹性卡箍18弹性恢复力的作用下将所述摄像模块17紧紧包裹在所述第二凹槽182内部,使所述摄像模块17的固定更加牢固。当然在其他实施方式中,所述第二凹槽182的在自然状态下的容积也可以等于所述摄像模块17的体积。

当然,以上所述是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以做出若干改进和润饰,这些改进和润饰也视为本实用新型的保护范围。
