一种新型拖鞋的制作方法

本实用新型涉及一种拖鞋，更具体地说，涉及一种新型拖鞋。

背景技术：

在炎热的夏天，人们往往喜欢穿着拖鞋外出，在穿着拖鞋外出之后回家时，往往因为拖鞋底部沾染到污染物，需要更换一双拖鞋在室内穿着，导致用户需要准备多双拖鞋，或只能在将拖鞋清洗干净之后才能在室内进行穿着，给用户使用带来一定的麻烦。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种新型拖鞋。

本实用新型解决其技术问题所采用的技术方案是：构造一种新型拖鞋，该拖鞋包括鞋面、与该鞋面固定连接的鞋底上层、与该鞋底上层底面可拆卸连接的鞋底下层，该鞋底上层底面设有第一磁性元件，该鞋底下层表面设有与该第一磁性元件磁性相吸的第二磁性元件，该鞋底下层上表面设有用于与该鞋底上层卡合连接的卡勾，该鞋底上层底面设有供该卡勾卡入的卡槽，该卡槽内设有从该卡槽侧面可滑动插入至该卡槽内、并勾住该卡勾的卡块，该卡块与该卡槽之间设有第一弹簧，该鞋底上层尾端端部设有按钮，该卡块通过拉绳与该按钮连接，该按钮通过拉绳带动该卡块脱离该卡勾。

在本实用新型所述的新型拖鞋中，该鞋底上层内至少固设有第一定滑轮和第二定滑轮，该按钮上设有伸入至该鞋底上层内的拉杆，该拉绳第一端从该第一定滑轮上方绕过并与该卡块连接，该拉绳第二端从该第二定滑轮下方绕过并与该拉杆连接。

在本实用新型所述的新型拖鞋中，该按钮上还设有伸入至该鞋底上层内的推杆，该鞋底下层上表面设有与该推杆抵接的梯形推块。

实施本实用新型的新型拖鞋，具有以下有益效果：使用实用新型的拖鞋时，用户可穿着拖鞋外出，而在返回室内时，可按动按钮通过拉绳带动卡块与卡勾脱离卡合，此时用户即可将鞋带下层与鞋底上层分离，然后继续穿着只有鞋底上层的拖鞋在室内走动，避免鞋底下层上的污染物被带入室内。

附图说明

下面将结合附图及实施例对本实用新型作进一步说明，附图中：

图1是本实用新型新型拖鞋的结构示意图；

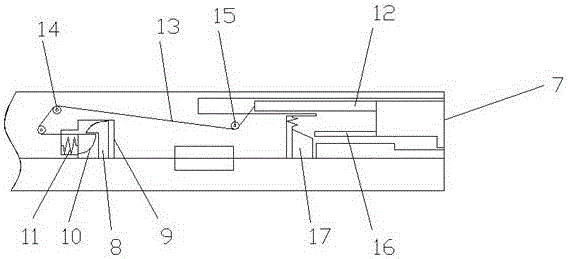

图2是本实用新型新型拖鞋的尾部放大结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

如图1、2所示，在本实用新型的新型拖鞋第一实施例中，该拖鞋1包括鞋面2、与该鞋面2固定连接的鞋底上层3、与该鞋底上层3底面可拆卸连接的鞋底下层4，该鞋底上层3底面设有第一磁性元件5，该鞋底下层4表面设有与该第一磁性元件5磁性相吸的第二磁性元件6，该鞋底下层4上表面设有用于与该鞋底上层3卡合连接的卡勾8，该鞋底上层3底面设有供该卡勾8卡入的卡槽9，该卡槽9内设有从该卡槽9侧面可滑动插入至该卡槽9内、并勾住该卡勾8的卡块10，该卡块10与该卡槽9之间设有第一弹簧11，该鞋底上层3尾端端部设有按钮7，该卡块10通过拉绳13与该按钮7连接，该按钮7通过拉绳13带动该卡块10脱离该卡勾8。

使用实用新型的拖鞋1时，用户可穿着拖鞋1外出，而在返回室内时，可按动按钮7通过拉绳13带动卡块10与卡勾8脱离卡合，此时用户即可将鞋带下层与鞋底上层3分离，然后继续穿着只有鞋底上层3的拖鞋1在室内走动，避免鞋底下层4上的污染物被带入室内。

进一步的，该鞋底上层3内至少固设有第一定滑轮14和第二定滑轮15，该按钮7上设有伸入至该鞋底上层3内的拉杆12，该拉绳13第一端从该第一定滑轮14上方绕过并与该卡块10连接，该拉绳13第二端从该第二定滑轮15下方绕过并与该拉杆12连接。

进一步的，该按钮7上还设有伸入至该鞋底上层3内的推杆16，该鞋底下层4上表面设有与该推杆16抵接的梯形推块17。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
