带有安全帽两用休闲伞的制作方法

本实用新型涉及生活用口技术领域，尤其是一种带有安全帽的两用休闲伞。

背景技术：

晴雨伞是人们用来挡雨或太阳的日常用品，为了方便携带或收藏，如图1所示晴雨伞，其伞杆14由可伸缩的多截伞杆段构成，最上截的伞杆段设有通过弹簧可压下或弹起的定位销13，最下截的伞段下端设有伞柄19。由于晴雨伞要用手撑着才能使用，这样对于在露天工作，而必须佩戴安全帽的机动、非机动车驾驶员或工地施工员来说，若遇大雨或大太阳天气，就存在着使用不方便的情况。一种专利号为201020608733.0的实用新型专利，公开了一种带有伞的安全帽，但其存在着：1、伞杆与头盔上的盲销孔螺纹连接时，伞杆外螺纹的加工必须要取下伞柄才能进行，造成了加工不便以及晴雨伞取下后无伞柄，人们握持不舒适；2、可伸缩的晴雨伞装上后若遇到大风存在着伸缩伞杆会受力伸长或缩短不稳固、可靠性低的问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种带有安全帽的两用休闲伞，这种带有安全帽的两用休闲伞可以解决安全帽与伞杆的连接处加工困难以及伸缩伞杆不稳固、可靠性低的问题。

为了解决上述问题，本实用新型所采用的技术方案是：这种带有安全帽的两用休闲伞，包括有伞杆和定位销，所述伞杆与头盔螺纹连接，所述伞杆由多截伞杆段伸缩构成，每截所述伞杆段上均开设有对应于所述定位销的销孔；所述头盔上设有螺杆，最下截的所述伞杆段下端开设有与所述螺杆螺纹连接的内螺纹。

上述技术方案中，更具体的技术方案还可以是：所述头盔的顶部和帽沿处均设有所述螺杆。

由于采用了上述技术方案，本实用新型与现有技术相比具有如下有益效果：

1、由于头盔上设有螺杆，最下截的伞杆段下端设有与螺杆螺纹连接的内螺纹；加工时，不用取下伞柄，丝锥或螺纹刀片只需从伞柄下端进入伞杆内，对其内壁攻螺纹即可，加工方便；并且，头盔和睛雨伞之间通过螺纹连接，其装上或取下都很方便非常方便、休闲；

2、由于每截伞杆段上均开设有对应于定位销的销孔；可根据伞杆长短的需要对各截伞杆段进行收缩，收缩后各截伞杆段上的对应于定位销的销孔，穿装在定位销上，定位销不下压的情况下，外力不会使伞杆再伸长或缩短，起到稳固作用；

3、由于头盔的顶部和帽沿处均设有螺杆，可根据需要将晴雨伞设于头盔的顶部或帽沿处，能更好地遮挡雨或阳光。

附图说明

图1 是晴雨伞的结构示意图。

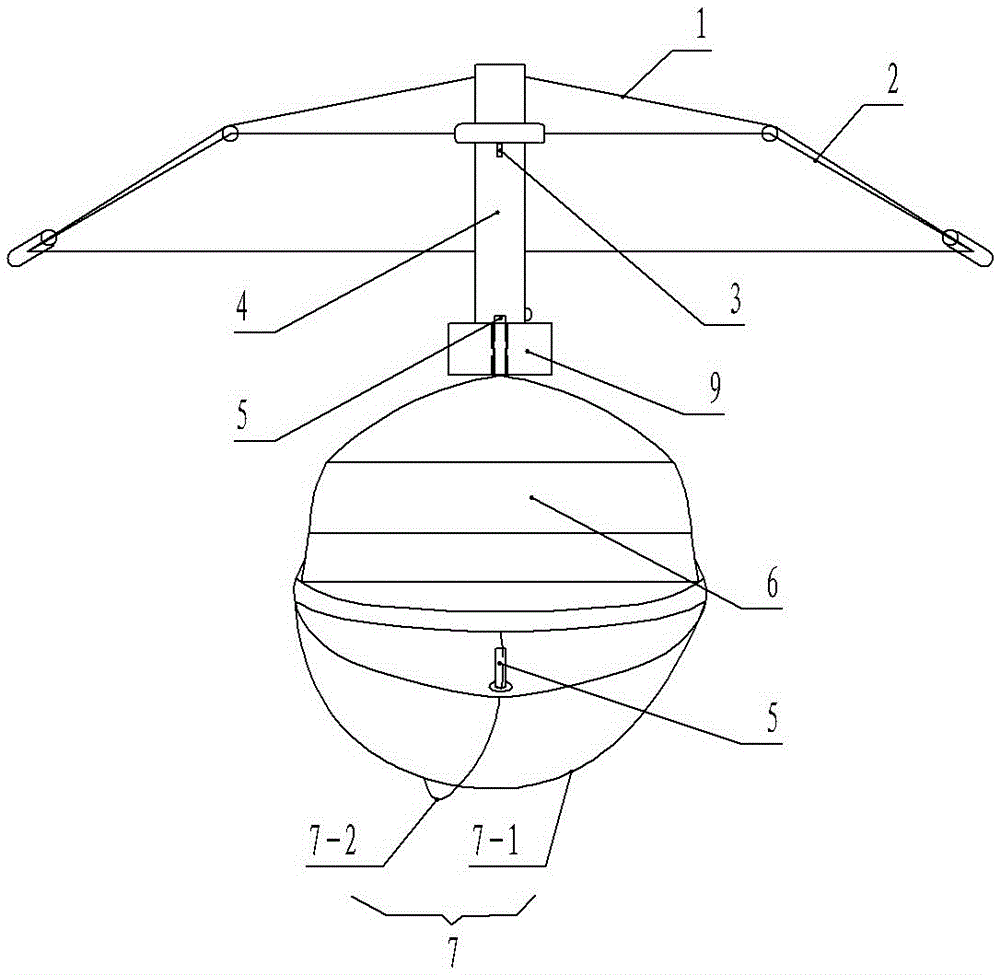

图2是本实用新型的伞杆内螺纹直接紧固在头盔螺杆上的结构示意图。

图3是本实用新型的伞杆段全伸出时的结构示意图。

图4是本实用新型的伞杆段半收缩时的结构示意图。

具体实施方式

下面结合附图实施例对本实用新型作进一步详述：

图2、图3、图4所示的带有安全帽的两用休闲伞，包括有头盔6和晴雨伞，晴雨伞包括有伞布1、伞骨2、伞杆4、伞柄9和定位销3，定位销3通过弹簧压下或弹起，伞杆4由最上截的伞杆段41、中间截的伞杆段42和最下截的伞杆段43伸缩构成，最下截的伞杆段43下端开设有内螺纹，头盔的顶部和帽沿处分别设有螺杆5，螺杆5分别与伞杆段43下端的内螺纹相连接，每截伞杆段上均开设有对应于定位销3的销孔8；在头盔的左右两侧设有第一固定带7-1，在头盔的前后两侧设有第二固定带7-2。

下雨或出太阳时，根据需要，先将伞杆收缩至适宜长度，同时将缩入最上截伞杆段的销孔8与最上截伞杆段的销孔8同时穿装在定位销3上，再将头盔顶部的螺杆5或者头盔帽沿处的螺杆5旋进伞杆4 内螺纹，直至旋紧即可，然后把帽子戴在头上，系上坚固带后帽子就可牢牢地戴在头上了，不用手就可以撑伞遮阳或遮雨了，同时可以根据太阳的方向通过系上第一固定带7-1或者第二固定带7-2，以达到调节伞的位置，使伞能更好的遮挡太阳光，非常方便、休闲。
