一种双层流动保温操作箱的制作方法

本实用新型涉及一种双层流动保温操作箱。

背景技术：

在生产鞋的流水线上，需要不断的进行涂胶和加热等重复工序，需要对鞋面和鞋底进行涂胶，并通过加热使胶保持熔融并扩散，最后在将二者胶合在一起；现有的生产线设备中，都是鞋面等从加热箱流出后，露天进行人工涂胶，胶水在加热条件下有难闻气味散发，对操作人员的身心健康造成损伤，同时露天下，也会导致胶水微硬化。

技术实现要素：

本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种双层流动保温操作箱，结构简单，使用方便。

为了解决上述技术问题，本实用新型的技术方案是：一种双层流动保温操作箱，该操作箱两端分别对接有加热箱，包括用于放置鞋底的上传送带和放置鞋面的下传送带，还包括一笼罩上、下传送带的透明保温罩，所述保温罩顶部设置有照明灯具，该顶部还设置有排气管，所述排气管内设置有防止外界空气进入的单向阀，所述单向阀上方设置有排气扇，所述下传送带两侧均设置有操作平台，所述透明罩两侧壁上均设置有若干个通孔，所述通孔内设置有弹性保温筒，该保温筒位于透明罩内的端部连接有手套，以使手套能够伸到上、下传送带上，所述保温筒内侧壁上设置有隔层，该隔层侧壁上设置有若干个与筒内相连通的出气孔，还包括设置有透明罩外部的冷风机，该冷风机通过管道分别与保温筒隔层相连通。

进一步的，所述透明罩每侧壁上的通孔为偶数对。

进一步的，所述下传送带的履带有若干根横杆构成，相邻横杆间的间隙小于鞋面面积，以使鞋面能平置在横杆上。

与现有技术相比，本实用新型具有以下有益效果：本装置避免了人员之间接触熔融的胶水和隔绝了带气味的空气，保证了健康的工作环境，并使鞋子生产质量得到提高，一举多得。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为本实用新型实施例的构造示意图。

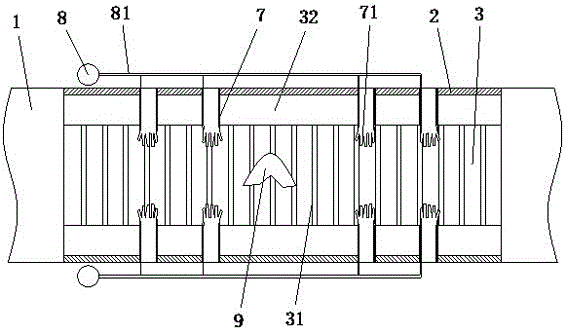

图2为本实用新型实施例的内部构造示意俯视图。

图3为本实用新型实施例中保温筒和手套的构造示意图。

图中：1-加热箱，2-保温罩，3-下传送带，31-横杆，32-操作平台，4-上传送带，5-通孔，6-排气管，7-保温筒，71-手套，72-隔层，73-出气孔，8-冷风机，81-管道，9-鞋面。

具体实施方式

实施例一：如图1~3所示，一种双层流动保温操作箱，该操作箱两端分别对接有加热箱1，包括用于放置鞋底的上传送带4和放置鞋面的下传送带3，还包括一笼罩上、下传送带的透明保温罩2，所述保温罩2顶部设置有照明灯具，该顶部还设置有排气管6，所述排气管6内设置有防止外界空气进入的单向阀，所述单向阀上方设置有排气扇，所述下传送带3两侧均设置有操作平台32，所述透明罩2两侧壁上均设置有若干个通孔5，所述通孔5内设置有弹性保温筒7，该保温筒7位于透明罩内的端部连接有手套71，以使手套71能够伸到上、下传送带上，所述保温筒7内侧壁上设置有隔层72，该隔层侧壁上设置有若干个与筒内相连通的出气孔73，还包括设置有透明罩外部的冷风机8，该冷风机通过管道81分别与保温筒隔层72相连通。

本实施例中，所述透明罩每侧壁上的通孔为两对。

本实施例中，所述下传送带的履带有若干根横杆31构成，相邻横杆间的间隙小于鞋面面积，以使鞋面能平置在横杆上。

使用时，加热好的鞋面9和鞋底从加热箱传送进操作箱，操作人员分别坐在操作箱两侧，手伸进保温筒内的手套内，将鞋底鞋面放置在操作平台上胶合，再将胶合好的鞋子放置会下传送带上，如果手温度高，可以开启冷风机，对手套内供冷风，保证舒适操作环境。排气管可以排掉保温罩内带气味的空气。本装置避免了人员之间接触熔融的胶水和隔绝了带气味的空气，保证了健康的工作环境，并使鞋子生产质量得到提高，一举多得。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
