一种鞋带调节装置的制作方法

本实用新型涉及鞋类零部件技术领域，具体指一种鞋带调节装置。

背景技术：

鞋带是一种用来调节鞋帮松紧度，保障脚部舒适的绳具。普通的系带类鞋子完全是靠将鞋带两端打结来调节鞋带松紧和固定鞋带，这种交叉打结的方式很烦琐，而且打结后的鞋带头全部裸露在鞋外面，而裸露在外靠打结的鞋带在运动的过程中如果受外作用力等原因的结扣容易松动，造成所穿的鞋子容易松脱，传统的系带打结不能使所系的鞋带保持打结部位的紧固，鞋带头外露也不美观。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提供一种鞋带调节装置，能够实现通过旋钮调节鞋带松紧，解决系鞋带和鞋带掉落的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋带调节装置，包括鞋体和鞋带调节机构，所述鞋带调节机构包括旋动开关和鞋带收纳盘，所述鞋带收纳盘设在所述鞋体上，所述旋动开关包括棘轮机构和棘轮开关，所述棘轮机构设在所述鞋带收纳盘中心位置的主轴上，所述主轴上还设有鞋带头插孔，所述棘轮开关设在所述旋动开关的顶部，所述鞋带调节机构设在所述鞋体的两侧。

进一步的，所述旋动开关的底部还设有防尘罩，可以避免大量的灰尘进入。

进一步的，所述旋动开关的外壳上还设有防滑凸条。

进一步的，鞋带头插孔为腰型通孔，可以更好的插入鞋带。

进一步的，所述主轴上有2个鞋带头插孔。

与现有技术相比，本实用新型的有益效果为：

本实用新型提供了一种鞋带调节装置，通过鞋带调节机构包括旋动开关和鞋带收纳盘，鞋带收纳盘设在鞋体上，旋动开关包括棘轮机构和棘轮开关，棘轮机构设在鞋带收纳盘中心位置的主轴上，鞋带收纳盘的主轴上还设有鞋带头插孔，棘轮开关设在旋动开关的顶部，鞋带调节机构设在鞋体的两侧。本装置实现了通过旋动旋钮开关，达到鞋带松紧的效果；通过棘轮机构，插入鞋带头，当机构锁死时无法旋动，达到鞋带固定在旋钮上的作用；通过棘轮开关，按下开关，棘轮打开，可以自由旋转，结构简单且实用，安全可靠，经济实用，使用方便，适合广泛推广。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

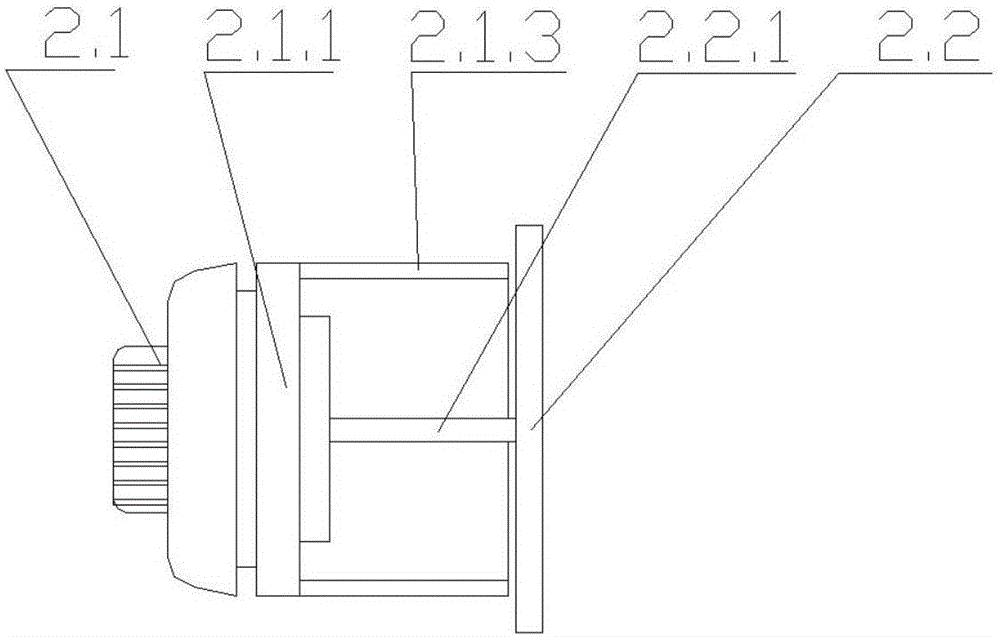

图2为旋钮开关的结构示意图；

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合附图1和2，为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋带调节装置，包括鞋体1和鞋带调节机构2，所述鞋带调节机构2包括旋动开关2.1和鞋带收纳盘2.2，所述鞋带收纳盘2.2设在所述鞋体1上，所述旋动开关2.1包括棘轮机构2.1.1和棘轮开关2.1.2，所述棘轮机构2.1.1设在所述鞋带收纳盘2.2中心位置的主轴2.2.1上，所述主轴2.2.1上还设有鞋带头插孔，所述棘轮开关2.1.2设在所述旋动开关2.1的顶部，所述鞋带调节机构2设在所述鞋体1的两侧。

优选的，所述旋动开关2.1的底部还设有防尘罩2.1.3；所述旋动开关2.1的外壳上还设有防滑凸条；鞋带头插孔为腰型通孔；所述主轴2.2.1上有2个鞋带头插孔。

综上，本实用新型提供了一种鞋带调节装置，通过鞋带调节机构包括旋动开关和鞋带收纳盘，鞋带收纳盘设在鞋体上，旋动开关包括棘轮机构和棘轮开关，棘轮机构设在鞋带收纳盘中心位置的主轴上，鞋带收纳盘的主轴上还设有鞋带头插孔，棘轮开关设在旋动开关的顶部，鞋带调节机构设在鞋体的两侧。本装置实现了通过旋动旋钮开关，达到鞋带松紧的效果；通过棘轮机构，插入鞋带头，当机构锁死时无法旋动，达到鞋带固定在旋钮上的作用；通过棘轮开关，按下开关，棘轮打开，可以自由旋转，结构简单且实用，安全可靠，经济实用，使用方便，适合广泛推广。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的 情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
