一种带信息公告牌的智能环卫安全背心的制作方法

本实用新型属于交通、环卫领域，涉及一种市政交通器械，具体为一种带信息公告牌的智能环卫安全背心。

背景技术：

由于社会的发展，城市越来越大，城市承载的人口数越来越多；城市道路也越来越多，越来越宽。在多少情况下，路面都是依靠环卫工人在清扫，环卫工人经常就是在车流中穿梭进行清扫垃圾；在夜晚或者阴雨天气，视线不清晰，加上路面湿滑，很容易出现司机开车误操作撞击到了行人，而长时间在路面进行清扫操作的环卫工人最有可能受到交通危害。

而环卫工人大多数在夜间或者凌晨在工作，对于行人较少的路段，大多是单独作业；这样若出现交通事故，环卫工人有时较难在第一时间得到救助，对于撞车逃逸者也无法追究责任；环卫工人的安全很难保障。

现有的环卫工人都会穿戴如图1-图2中所示的背心，其中背心衣体1前后都设置有反光条101，其为被动发光，并不能主动发出警示，这样司机有可能得到警示信息不够；还有有时路面交通信息（如路况信息、车位信息等）并不能及时传达到司机和乘客，因此可以尝试利用环卫工人的工作特殊性进行信息传达：传达交通信息、紧急信息提示、以及广告投放。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种带信息公告牌的智能环卫安全背心，能提高环卫工人的工作安全性，方便沟通联络以及在紧急情况下进行呼救，同时能显示各种文字信息实现公告牌的功能。

为实现以上目的，本实用新型采用的技术方案是：一种带信息公告牌的智能环卫安全背心，它包括背心衣体（1）以及其后两面设置的反光条（101），以及前面设置的口袋（102），所述背心衣体（1）的后背中心位置设置有电子显示屏（2），且电子显示屏（2）的上方设置有警示灯（4）和摄像头（5）；在背心衣体（1）的前胸部位设置有交互装置（3）与电子显示屏（2）相连，同时交互装置（3）与口袋（102）内的电源（39）相连通；所述交互装置（3）上设置有无线通信模块以及CPU处理器，同时在外表面还设置有语音收发装置。

进一步的，所述语音收发装置包括，设置在交互装置（3）外表面的喇叭（31）、话筒（37），以及分别设置在交互装置（3）的内侧边上的通话接通按钮（35）、语音播报按钮（36）。

进一步的，所述交互装置（3）前表面外壳浮动设置，其包括上板（32）和下板（33），且两部分之间设置有弹性压板开关（34）。

进一步的，所述交互装置（3）的下端设置有可拆卸的电源线接头（38）。

进一步的，所述电子显示屏（2）为薄板点阵显示屏。

本实用新型的有益效果：本实用新型提供了一种带信息公告牌的智能环卫安全背心，能提高环卫工人的工作安全性，方便沟通联络以及在紧急情况下进行呼救，同时能显示各种文字信息实现公告牌的功能。

增加了紧急呼叫按钮以及压力自动呼救功能，方便紧急情况下环卫工人进行呼救，第一时间能得到救援相应。

针对交通问题，特别增加了视屏拍照功能，能通过相机记录环卫工人周边的车辆通过情况，为交通意外定责时作为参考依据。

利用环卫工人的工作特殊性，将电子公告牌设置在环卫工人的后背，在环卫工人走街串巷时，进行信息传达：传达交通信息、紧急信息提示、以及广告投放。

附图说明

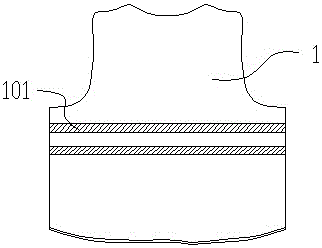

图1为现有交通背心正面结构示意图。

图2为现有交通背心反面结构示意图。

图3为本实用新型交通背心正面结构示意图。

图4为本实用新型交通背心反面结构示意图。

图5为图3中交互装置3结构示意图。

图中所述文字标注表示为：1、背心衣体；101、反光条；102、口袋；2、电子显示屏；3、交互装置；4、警示灯；5、摄像头；31、喇叭；32、上板；33、下板；34、弹性压板开关；35、通话接通按钮；36、语音播报按钮；37、话筒；38、电源线接头；39、电源。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图3-图5所示，本实用新型的具体结构为：一种带信息公告牌的智能环卫安全背心，它包括背心衣体1以及其后两面设置的反光条101，以及前面设置的口袋102，所述背心衣体1的后背中心位置设置有电子显示屏2，且电子显示屏2的上方设置有警示灯4和摄像头5；在背心衣体1的前胸部位设置有交互装置3与电子显示屏2相连，同时交互装置3与口袋102内的电源39相连通；所述交互装置3上设置有无线通信模块以及CPU处理器，同时在外表面还设置有语音收发装置。

优选的，所述语音收发装置包括，设置在交互装置3外表面的喇叭31、话筒37，以及分别设置在交互装置3的内侧边上的通话接通按钮35、语音播报按钮36。

优选的，所述交互装置3前表面外壳浮动设置，其包括上板32和下板33，且两部分之间设置有弹性压板开关34。

优选的，所述交互装置3的下端设置有可拆卸的电源线接头38。

优选的，所述电子显示屏2为薄板点阵显示屏。

具体使用时，交互装置3设置有无线通信模块以及CPU处理器，控制交互装置3上的设备与总台实现通讯联络，以及与其他环卫工人身上的交互装置3进行通讯；平常时，环卫工人穿上本实用新型背心，后背处的电子显示屏2显示各种交通信息、天气信息、以及可以作为广告载体进行投放，在环卫工人进行大街小巷穿插时，进行信息投放覆盖，及时传递给路上行人。

当天色看不清时，环卫工人身穿的本实用新型背心，其后背处的警示灯4即可进行主动发光闪亮，在反光条101的同时增加了一道主动警示的光源，提醒过往车辆注意，从而进一步保障了环卫工人的安全。

背心后背处设置的摄像头5方便紧急情况下调用视屏信息进行交通安全定责；按动交互装置3上设置的通话接通按钮35，即可通过话筒37与总台及其他附近交互装置3进行通话上行；按动交互装置3上设置的语音播报按钮36，即可以通过喇叭31播报总台及其他附近环卫工人发出的声音。

而且对于极端情况下，若环卫工人被车辆撞到，环卫工人的前胸处设置的交互装置3会受到撞击，此时弹性压板开关34即启动，通过报告环卫工人多处的地理位置以及启动警示灯4，并同时通过喇叭31播报紧急联系中心的地址，呼救行人救助。实现对环卫工人的安全再救援保障。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
