一种多功能化妆架的制作方法

本实用新型涉及化妆技术设备领域，更具体地说涉及一种多功能化妆架。

背景技术：

在现代社会生活中，人们对生活的质量要求越来越高，对一件东西既要求实用又要求其美观，梳妆用具也不例外，早晚洗脸时，人们都要使用梳妆品，尤其是女人，早晚都要洗脸涂护肤品，梳妆台成了每个女人经常使用的梳妆用具。现有的梳妆台功能单一，形式固定不能够转动，取用化妆品不方便，并且梳妆镜的角度不能够调节，使用受到限制。

技术实现要素：

本实用新型主要解决的技术问题是：提供一种多功能化妆架，功能齐全，将各种化妆用具分开放置，化妆品放置槽能够转动调节，方便人们取用化妆品，镜子能够进行调节，便于人们使用。

为解决上述技术问题，本实用新型涉及化妆技术设备领域，更具体地说是一种多功能化妆架，包括底座、眉笔放置筒、梳子放置筒、支撑杆、化妆品放置槽、连接杆、调节套筒、镜子、温度计、染发器放置槽、吹风机放置槽、电子表和播放器，功能齐全，将各种化妆用具分开放置，化妆品放置槽能够转动调节，方便人们取用化妆品，镜子能够进行调节，便于人们使用。

支撑杆上均匀的设置有多个固定支撑座。

眉笔放置筒与梳子放置筒均设置在底座上，并且眉笔放置筒与梳子放置筒位于底座的中间。支撑杆有两个，两个支撑杆分别连接在底座的左右两侧，化妆品放置槽放置在固定支撑座上，连接杆的两端分别连接在两个支撑杆上，调节套筒套装在连接杆上，镜子固定连接在调节套筒上。温度计设置在镜子的左侧，染发器放置槽与吹风机放置槽分别连接在支撑杆的左右两顶端，电子表设置在染发器放置槽与吹风机放置槽的正前方，播放器设置在染发器放置槽与吹风机放置槽的底端，并且染发器放置槽与吹风机放置槽位于镜子的后方。

作为本技术方案的进一步优化，本实用新型一种多功能化妆架所述的化妆品放置槽有多个，多个化妆品放置槽均匀的分布在支撑杆上。

作为本技术方案的进一步优化，本实用新型一种多功能化妆架所述的支撑杆与化妆品放置槽同轴，并且化妆品放置槽能够绕着支撑杆转动。

作为本技术方案的进一步优化，本实用新型一种多功能化妆架所述的连接杆与调节套筒之间的配合为过盈配合。

本实用新型一种多功能化妆架的有益效果为：

本实用新型一种多功能化妆架，功能齐全，将各种化妆用具分开放置，化妆品放置槽能够转动调节，方便人们取用化妆品，镜子能够进行调节，便于人们使用。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

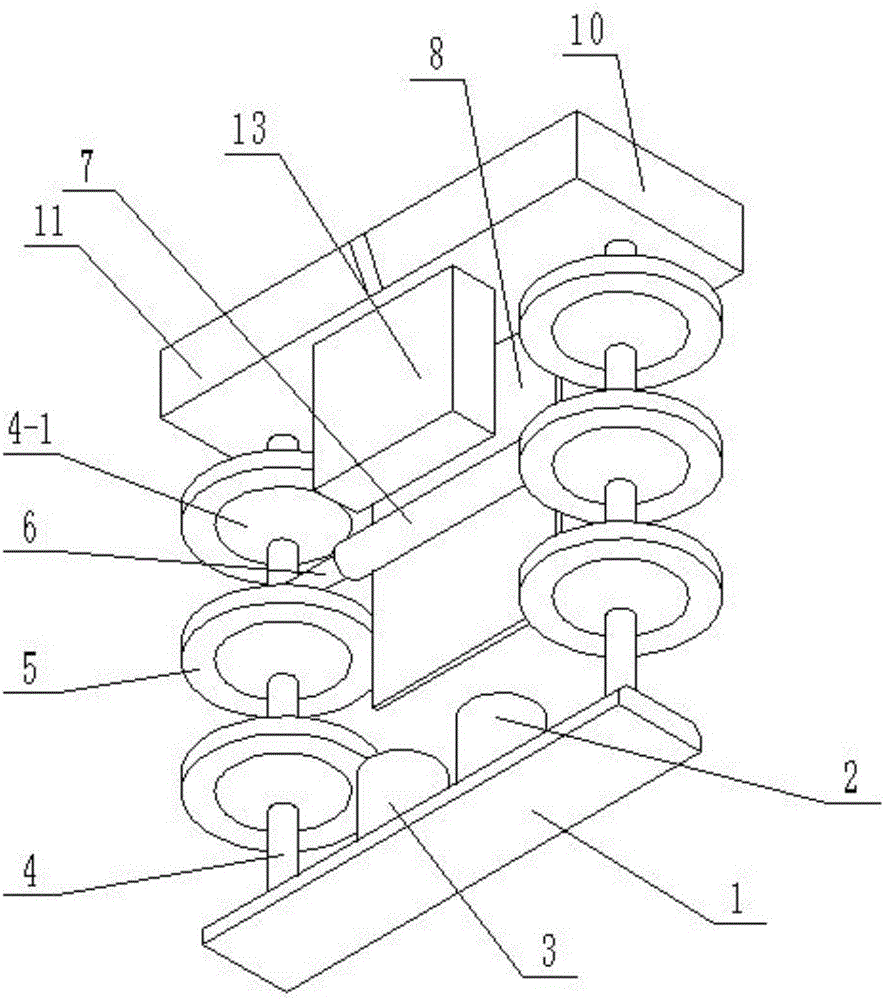

图1为本实用新型一种多功能化妆架的结构示意图。

图2为本实用新型一种多功能化妆架在另一方向上的结构示意图。

图中：底座1；眉笔放置筒2；梳子放置筒3；支撑杆4；固定支撑座4-1；化妆品放置槽5；连接杆6；调节套筒7；镜子8；温度计9；染发器放置槽10；吹风机放置槽11；电子表12；播放器13。

具体实施方式

具体实施方式一：

下面结合图1、2说明本实施方式，本实用新型涉及化妆技术设备领域，更具体地说是一种多功能化妆架，包括：底座1、眉笔放置筒2、梳子放置筒3、支撑杆4、化妆品放置槽5、连接杆6、调节套筒7、镜子8、温度计9、染发器放置槽10、吹风机放置槽11、电子表12和播放器13，功能齐全，将各种化妆用具分开放置，化妆品放置槽能够转动调节，方便人们取用化妆品，镜子能够进行调节，便于人们使用。

支撑杆4上均匀的设置有多个固定支撑座4-1。

眉笔放置筒2与梳子放置筒3均设置在底座1上，并且眉笔放置筒2与梳子放置筒3位于底座1的中间；眉笔放置筒2与梳子放置筒3分别用于放置眉笔与梳子，为人们的取用提供方便，支撑杆4有两个，两个支撑杆4分别连接在底座1的左右两侧，化妆品放置槽5放置在固定支撑座4-1上，将各种化妆品分开放置在化妆品放置槽5上，并且化妆品放置槽5能够在支撑杆4上转动，便于化妆品的取用。连接杆6的两端分别连接在两个支撑杆4上，调节套筒7套装在连接杆6上，镜子8固定连接在调节套筒7上，调节套筒7能够绕着连接杆6转动，使得镜子8的仰俯角度能够调节，便于镜子8的使用；温度计9设置在镜子8的左侧，染发器放置槽10与吹风机放置槽11分别连接在支撑杆4的左右两顶端，染发器放置槽10与吹风机放置槽11分别用于放置染发器与吹风机，电子表12设置在染发器放置槽10与吹风机放置槽11的正前方，电子表12方便人们看时间进行化妆，播放器13设置在染发器放置槽10与吹风机放置槽11的底端，并且染发器放置槽10与吹风机放置槽11位于镜子8的后方，播放器13在人们化妆的同时能够听音乐，用于陶冶情操，有益于身心健康。

具体实施方式二：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的化妆品放置槽5有多个，多个化妆品放置槽5均匀的分布在支撑杆4上。

具体实施方式三：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的支撑杆4与化妆品放置槽5同轴，并且化妆品放置槽5能够绕着支撑杆4转动。

具体实施方式四：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的连接杆6与调节套筒7之间的配合为过盈配合。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化。改型。添加或替换，也属于本实用新型的保护范围。
