一种智能戒指的制作方法

本实用新型涉及可穿戴设备领域，尤其涉及一种智能戒指。

背景技术：

随着科学技术的不断进步和发展，可穿戴设备迅速兴起，2012年4月，谷歌正式推出谷歌眼镜，这款可穿戴设备吸引了全球的高度瞩目。目前，市场上的可穿戴设备种类繁多，如手表、手环、眼镜等。可穿戴设备极有可能成为继电视、电脑、手机之后的“第四平台”，但是，这类可穿戴设备用户黏性差，价格昂贵，一般其外观设计不够人性化，诸多功能无法满足用户的使用需求，不具备实用性。戒指是佩戴在人手指上的装饰品，小巧、美观并且便于携带，因此，将戒指作为可穿戴设备的载体，成为可穿戴设备的发展方向。

当人们处于危险情况下，常常通过声音向外界发出求救信号，由于戒指体积小，便携带，因此，使用具有报警功能的戒指，能够在用户处于危险情况时，为用户提供必要的帮助，但是，传统的戒指警报器一般通过发出声音来进行报警。然而，报警声音的传输距离较短，当用户所在位置偏僻，甚至周围并没有其他人员的情况下，即使发出声音进行报警，求救的用户也可能无法得到及时有效的救助。

技术实现要素：

有鉴于此，本实用新型提供了一种智能戒指，目的在于提供一种能够发送报警信号的智能戒指，克服仅通过报警声音无法实现求救信号远距离传输的技术缺陷，实现报警信号的远距离传输，大大提高救助效率。

本实用新型实施例提供了一种智能戒指，包括戒指环体、开关结构、报警模块和供电模块；

所述开关结构、所述报警模块和所述供电模块均设置在所述戒指环体上，且所述开关结构与所述报警模块连接；

所述开关结构用于控制所述报警模块发送报警信号。

可选的，上述智能戒指还包括发声模块；

所述发声模块设置于所述戒指环体上，且所述开关结构与所述发声模块连接；

所述开关结构用于控制所述发声模块发出报警声音。

可选的，所述报警模块包括射频模块，用于以射频方式向预设联系人发送所述报警信号。

可选的，所述开关结构包括旋转戒面和陀螺仪；

所述旋转戒面可旋转地固定在所述戒指环体上；

所述陀螺仪设置在所述旋转戒面上，用于测量所述旋转戒面的旋转角度；

若所述旋转戒面的旋转角度大于或等于预设角度，则控制所述报警模块发送报警信号。

可选的，所述旋转戒面为环状戒面，且所述旋转戒面可旋转地套接于所述戒指环体上。

可选的，所述开关结构包括固定卡位；

所述固定卡位用于限制所述旋转戒面在所述戒指环体上的移动位置。

可选的，所述开关结构包括轴承，所述轴承用于支撑所述旋转戒面旋转。

可选的，上述智能戒指包括GPS模块，所述GPS模块设置在所述戒指环体上；

所述GPS模块用于获取智能戒指的位置信息，并通过所述报警模块发送包含所述位置信息的报警信号。

可选的，上述智能戒指包括处理芯片；

所述开关结构和所述报警模块均与所述处理芯片连接；

所述开关结构通过所述处理芯片控制所述报警模块发送报警信号。

可选的，上述处理芯片为CPU芯片。

本实用新型实施例提供的一种智能戒指，包括戒指环体、开关结构、报警模块和供电模块；所述开关结构、所述报警模块和所述供电模块均设置在所述戒指环体上，且所述开关结构与所述报警模块连接；所述开关结构用于控制所述报警模块发送报警信号。本实用新型提供的智能戒指能够通过报警模块发送报警信号以实现报警信号的远距离传输，便于相关人员及时获取佩戴智能戒指的用户的求救信息，从而对用户进行及时有效的搜救，大大提高救助效率。

附图说明

通过阅读参照以下附图所作的对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型实施例一提供的一种智能戒指的结构示意图。

图2为本实用新型实施例二提供的一种智能戒指的结构示意图。

图3为本实用新型实施例二提供的一种智能戒指的结构框图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本实用新型，而非对本实用新型的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本实用新型相关的部分而非全部。

实施例一

图1为本实用新型实施例一提供的一种智能戒指的结构示意图。如图1所示，该智能戒指可以包括戒指环体100、开关结构101、供电模块102和报警模块103；

开关结构101、供电模块102和报警模块103均设置在所述戒指环体100上，且开关结构101与报警模块103连接；

所述开关结构101用于控制所述报警模块103发送报警信号。

在本实施例中，所述开关结构101可以为物理按键或其他开关结构，开关结构101可以包含至少两种工作状态：一种工作状态用于控制报警模块103处于启动状态，以触发报警模块103发送报警信号；另一种工作状态用于控制报警模块103处于关闭状态。供电模块102用于为智能戒指中除供电模块102之外的其他模块供电。

需要说明的是，本实施例中对报警模块103不作具体限定，只需报警模块103发送的报警信号能够传输即可，即只需报警模块能够实现报警信号的远距离传输即可。并且，报警信号的内容可以为预设的固定报警信息如“求救信息”，也可以为非固定报警信息。

本实施例提供了一种智能戒指，包括戒指环体、开关结构、报警模块和供电模块；所述开关结构、所述报警模块和所述供电模块均设置在所述戒指环体上，且所述开关结构与所述报警模块连接；所述开关结构用于控制所述报警模块发送报警信号。本实用新型的智能戒指能够通过报警模块发送报警信号以实现报警信号的远距离传输，便于相关人员及时获取佩戴智能戒指的用户的求救信息，从而对用户进行及时有效的搜救，大大提高救助效率。

示例性的，该智能戒指还可以包括发声模块；

所述发声模块设置在所述戒指环体上，且所述开关结构与所述发声模块连接；

所述开关结构用于控制所述发声模块发出报警声音。

示例性的，所述报警模块可以包括射频模块，用于以射频方式向预设联系人发送所述报警信号，例如以短信方式向预设联系人发送报警信号。

实施例二

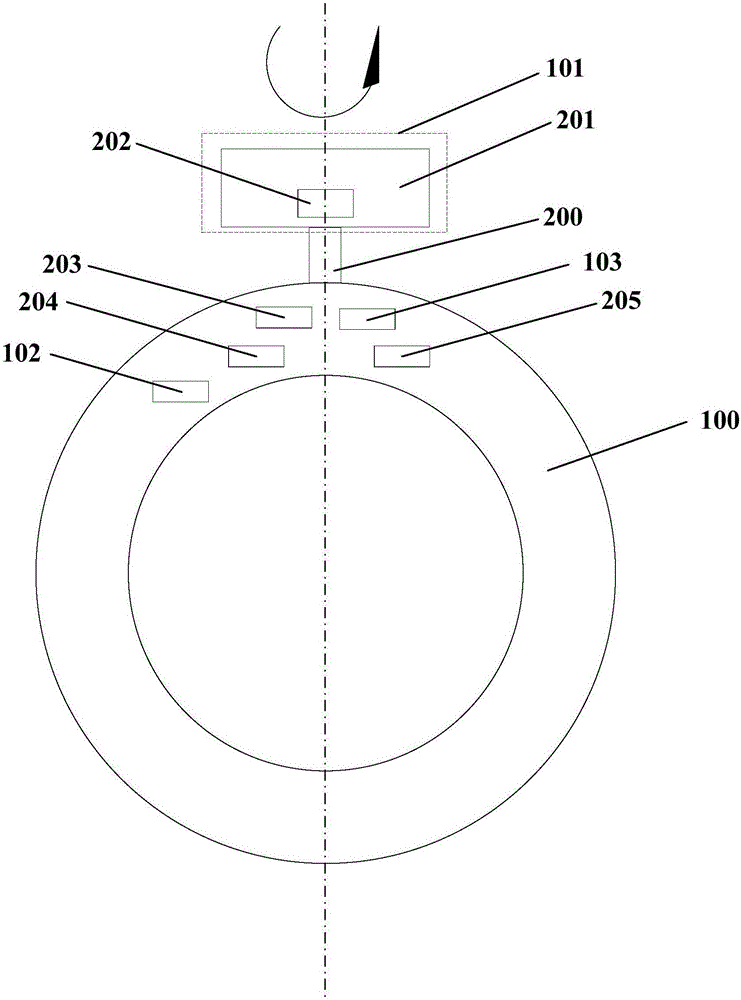

在上述实施例一的基础上，本实施例进行了进一步的优化，在本实施例中，开关结构可以包括旋转戒面和陀螺仪。图2为本实用新型实施例二提供的一种智能戒指的结构示意图，图3为本实用新型实施例二提供的一种智能戒指的结构框图。

参考图2和图3，该智能戒指可以包括戒指环体100、开关结构101、供电模块102和报警模块103。

示例性的，所述开关结构101可以包括旋转戒面201和陀螺仪202；

所述旋转戒面201可旋转地固定在所述戒指环体100上；

所述陀螺仪202设置在所述旋转戒面201上，用于测量所述旋转戒面201的旋转角度；

若所述旋转戒面201的旋转角度大于或等于预设角度，则所述开关结构101控制所述报警模块103发送报警信号。

对所述智能戒指的旋转戒面201进行旋转操作，当旋转角度达到预设角度时，则开关结构101处于启动状态，并触发报警模块103发送报警信号。

示例性的，该智能戒指可以包括处理芯片203，设置在戒指环体100上，所述处理芯片203可以为中央处理(Central Processing Unit，CPU)芯片。

在本实施例中，所述开关结构101中的陀螺仪202和所述报警模块103均可以与所述处理芯片203连接，且所述开关结构101通过所述处理芯片203控制所述报警模块103发送报警信号。具体的，对所述智能戒指的旋转戒面201进行旋转操作，陀螺仪202测量旋转戒面201的旋转角度，并将测量的旋转角度信息传输给处理芯片203，处理芯片203将获取的旋转角度信息与预先存储的预设角度进行比较，若旋转角度大于或等于预设角度，则处理芯片203确定包含旋转戒面201和陀螺仪202的开关结构101处于启动状态，且处理芯片203控制报警模块103发送报警信号。需要说明的是，本实施例中对预设角度不作具体限定，如预设角度可以为180°或90°等。

示例性的，所述旋转戒面201可以为环状戒面，且所述旋转戒面201可旋转地套接于所述戒指环体100上，使得该智能戒指更美观，更具个性化。

示例性的，所述开关结构101可以包括固定卡位200；

所述固定卡位200用于限制所述旋转戒面201在所述戒指环体100上的移动位置，避免旋转戒面201在戒指环体100上任意移动，为用户操作带来不便。

示例性的，所述开关结构101可以包括轴承，所述轴承用于支撑所述旋转戒面旋转，使得对旋转戒面进行旋转操作时的摩擦力更小，操作更加灵活，并能有效减少对旋转部位的磨损。

示例性的，该智能戒指还可以包括GPS模块204；

所述GPS模块204设置在所述戒指环体100上；

所述GPS模块204用于获取智能戒指的位置信息，并通过所述报警模块103发送包含所述位置信息的报警信号。

具体的，所述GPS模块204可以与所述处理芯片203连接，用于获取智能戒指的位置信息，并将获取的位置信息发送至处理芯片203。

对所述智能戒指的旋转戒面201进行旋转操作，当旋转角度达到预设角度时，处理芯片203可以将当前时刻GPS模块204获取的智能戒指的当前位置信息，通过报警模块103中的射频模块发送给预设联系人。

示例性的，该智能戒指可以包括发声模块205；

所述发声模块205设置在所述戒指环体100上，与所述处理芯片203连接，所述开关结构101通过所述处理芯片203控制所述发声模块103发送报警声音。其中，发声模块103可以是扬声器，报警声音可以为刺耳的噪声。

具体的，对所述智能戒指的旋转戒面201进行旋转操作，当旋转角度达到预设角度时，处理芯片203控制发声模块205发送报警声音，同时，处理芯片203将当前时刻GPS模块204获取的智能戒指的当前位置信息，通过报警模块103中的射频模块发送给预设联系人。

例如，对于喜欢野外生存的用户，该用户随身携带该智能戒指，当该用户与团队走散或该用户迷路的情况下，可以旋转该智能戒指的旋转戒面至大于或等于预设角度，该智能戒指能够发出报警声音，同时，该智能戒指能够将包含该用户当前位置信息的报警信号发送给预设联系人。通过报警声音，相关搜救人员能够确定出该用户所在区域，进一步的，根据包含该用户位置信息的报警信号，相关搜救人员可以快速定位出该用户发送报警信号时的位置信息，能够实现目标的准确定位，从而大大提高搜救效率。

又例如，对于喜欢夜跑的用户，若用户佩戴的该智能戒指的预设角度为180°，预设联系人可以为紧急反应中心(如：当地派出所的联系电话)，当用户在夜跑中遇到危险时，可以对该旋转戒面进行旋转操作，当旋转角度大于或等于180°时，该智能戒指能够发出刺耳的噪声，同时，将该用户的当前位置信息以短信的形式发送给紧急反应中心。

再例如，对于老人或者小孩等弱势群体，为其佩戴该智能戒指，当该类用户走失或处于其他需要救助的情况时，可以旋转该智能戒指的旋转戒面至大于或等于预设角度，该智能戒指能够发出报警声音，同时，该智能戒指能够将包含该用户当前位置信息的报警信号发送给预设联系人，从而大大提高寻人效率。

本实施例提供了一种智能戒指，通过对旋转戒面进行旋转操作，当旋转角度大于或等于预设角度时，处理芯片控制发声模块发出报警声音，同时，通过处理芯片控制报警模块发送报警信号。利用旋转戒面作为开关结构，能够有效防止平时佩戴或者随身携带时可能造成的误操作。并且，该智能戒指能够发出报警声音，同时，向预设联系人发送包含该智能戒指当前位置信息的报警信号，能够实现报警信号的远距离传输，根据包含该用户当前位置信息的报警信号，可以快速定位出佩戴该智能戒指的用户的当前位置，从而实现目标的准确定位，大大提高了对目标的搜寻效率。

注意，上述仅为本实用新型的较佳实施例及所运用技术原理。本领域技术人员会理解，本实用新型不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本实用新型的保护范围。因此，虽然通过以上实施例对本实用新型进行了较为详细的说明，但是本实用新型不仅仅限于以上实施例，在不脱离本实用新型构思的情况下，还可以包括更多其他等效实施例，而本实用新型的范围由所附的权利要求范围决定。
