一种太阳能充电语音震动导盲拉杆箱的制作方法

本实用新型涉及一种拉杆箱，具体涉及一种太阳能充电语音震动导盲拉杆箱。

背景技术：

拉杆箱成为了现代人出行的必需品，方便了现代人的出行。但是现有的拉杆箱只有简单的放置行李的原始功能，对于盲人来讲，出行携带拉杆箱反而不方便。由于拉杆箱的体积比较大，盲人在出行使用拉杆箱时，在无法预知前方障碍物或者陷坑的情况下，很容易撞到障碍物或者落入陷坑中，不仅损坏了拉杆箱，还导致盲人受伤，也有在拉杆箱内设置导盲系统的，但是功能比较简单，往往只设置一个雷达来探测物体并发出警报。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术的不足，

提供具有导盲功能，方便实用的一种太阳能充电语音震动导盲拉杆箱。

为实现上述目的，本发明提供了如下技术方案：一种太阳能充电语音震动导盲拉杆箱，包括箱体、连接于箱体底部的滑轮及设置于箱体背部的伸缩拉杆，其特征在于：所述伸缩拉杆设有把手部与拉杆部，所述伸缩拉杆把手部设有与把手部一体成型的把手，所述把手内部空心设置，所述把手设有一直立部及垂直设置于直立部顶端且向后延伸的握把部，所述直立部设有一具有开口的电源容置室，所述电源容置室内设有太阳能充电电源，所述开口处设有可将该开口闭合或开启的封板，所述开口内壁具有两组相对设立的连接槽，所述封板设有两组有弹性凸片，所述封板通过弹性凸片安装于开口的连接槽中，所述封板在卡接后与直立部处于同一平面，所述箱体设有坡面，所述坡面设有开口，所述开口中安装有太阳能电池板，所述开口中连接有可将该开口闭合或开启的电池封板，所述开口设有相对设立的轨道，所述电池封板通过轨道安装于该开口中，所述握把部连接有带GPS功能的摄像头及声音播放器，所述握把部顶端内部设有螺纹，所述摄像头一端设有螺纹另一端设有镜头，所述摄像头通过螺纹旋接于该握把部顶端，所述镜头在旋接后朝向握把部前方并与直立部处于同一平面，所述直立部在该平面上设有环形开口，所述环形开口中固定连接有声音播放器，所述握把部设有震动电机，所述声音播放器与震动电机之间连接有信号转换器。

上述的一种太阳能充电语音震动导盲拉杆箱可进一步设置为：所述摄像头具有一语音警示单元，其经由所述镜头撷取被摄物以作出一警示判断，且由所述声音播放器输出一语音告知，所述语音警示单元包含速度判断模块，根据所述镜头撷取被摄物的速度判断输出该警示判断；及活动/固定的障碍物判断模块，根据所述镜头撷取被摄物判断其为活动/固定的障碍物，以输出该警示判断，所述震动电机底部连接有信号转换器。

上述的一种太阳能充电语音震动导盲拉杆箱可进一步设置为：所述电池封板设有燕尾槽，所述燕尾槽中插接有反光条。

本实用新型结构简单，安装方便且一定程度上可以代替导盲犬，摄像头具有一语音警示单元，是籍由镜头能撷取前方被摄物以做出一警示判断而经由声音播放器能输出一语音告知的功效。而在发声同时产生震动则由信号转换器将电信号转换成震动信号经由震动电机产生震动，且在箱体上设置有一太阳能充电板可以在拖动拉杆箱行走的时候同时给电源充电，因此本实用新型不需要额外充电接口，故本实用新型具有较强的实用性。

本实用新型的具有的效益：经由拉杆箱伸缩拉杆设置的把手上结合带GPS功能的摄像头及声音播放器以提供一种导盲拉杆箱，使本实用新型具有导盲及导航的功能，而把手上设置的震动电机可在一边发出语音警示的同时发出震动来提醒用户，因为现在户外声音往往很杂，用户可能同时会听到很多声音，而又可能听不清拉杆箱所发出的声音，这时候把手上的震动功能就能提醒用户加以注意而当拉杆箱处于有光线的地方时太阳能电池板就会开始充电，因此本实用新型基本不需要额外的充电设备，提高了本实用新型的续航能力。

下面结合附图和实施例对本实用新型作进一步详细说明。

附图说明

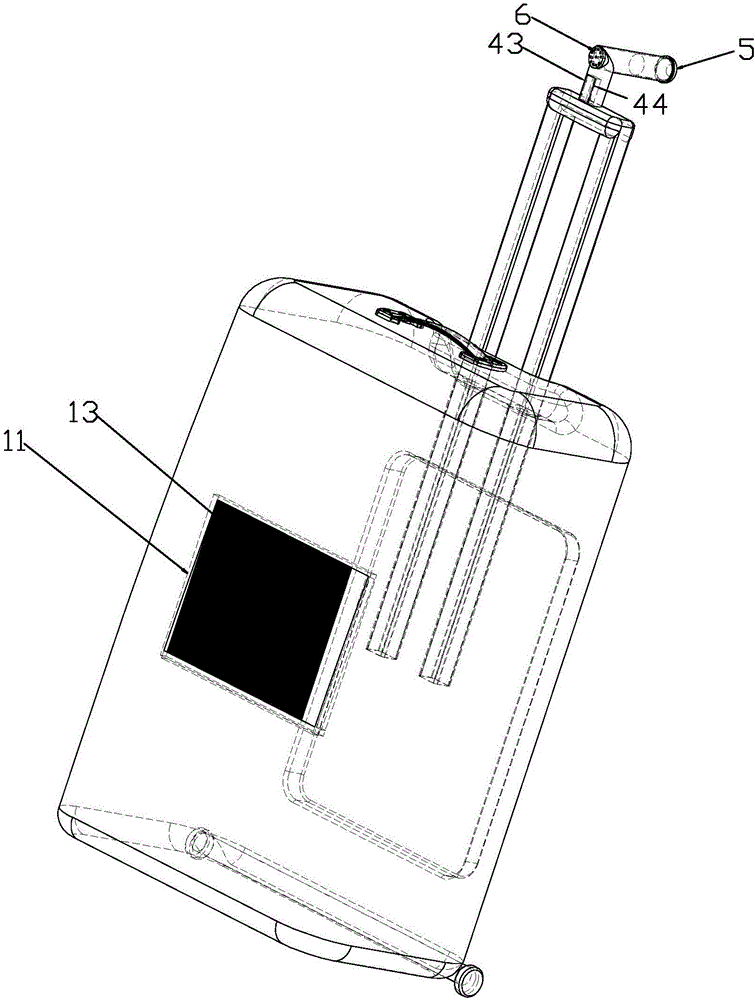

图1为本实用新型实施例的立体示意图1。

图2为本实用新型实施例的立体示意图2。

图3为本实用新型实施例的摄像头结构示意图。

具体实施方式

参见图1、图2所示：一种太阳能充电语音震动导盲拉杆箱，包括箱体1、连接于箱体底部的滑轮2及设置于箱体背部的伸缩拉杆3，伸缩拉杆3设有把手部31与拉杆部32，伸缩拉杆把手部31设有与把手部31一体成型的把手4，把手4内部空心设置，把手4设有一直立部41及垂直设置于直立部41顶端且向后延伸的握把部42，直立部41设有一具有开口的电源容置室42，电源容置室42内设有太阳能充电电源，开口处设有可将该开口闭合或开启的封板43，开口内壁具有两组相对设立的连接槽，封板43设有两组有弹性凸片44，封板通过弹性凸片44安装于开口的连接槽中，封板43在卡接后与直立部处于同一平面，箱体1设有坡面11，坡面11设有开口，开口中安装有太阳能电池板，开口中连接有可将该开口闭合或开启的电池封板13，开口设有相对设立的轨道，电池封板13通过轨道安装于该开口中，握把部42连接有带GPS功能的摄像头5及声音播放器6，握把部42顶端内部设有螺纹，摄像头5一端设有螺纹51另一端设有镜头52，摄像头5通过螺纹旋接于该握把部42顶端，镜头52在旋接后朝向握把部42前方并与直立部41处于同一平面，直立部41在该平面上设有环形开口，环形开口中固定连接有声音播放器6，握把部设有震动电机，声音播放器5与震动电机之间连接有信号转换器。
