一种新型的多功能行李箱的制作方法

本实用新型涉及行李箱装置技术领域，具体为一种新型的多功能行李箱。

背景技术：

在现代化城市生活中，行李箱的使用十分普遍，现在这样的行李箱的种类比较多，但是在功能多样性上不是太满足人们的需求。目前市场上的行李箱多种多样，但就其功能而言，依然局限于收纳衣物，功能单一并不具备其他的功能，因为人们外出旅行时，就不得不准备其他的必需用品，给人们带来了些许的麻烦，其次行李箱的安全性也不够高，放一些贵重的物品很容易遭到偷窃，为此，我们提出一种功能性更多，且更安全的行李箱。

技术实现要素：

本实用新型的目的在于提供一种新型的多功能行李箱，以解决上述背景技术中提出的功能单一、安全性不够高的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型的多功能行李箱，包括箱体、把手、拉杆、笔记本电脑放置袋、小型蓄电池、电源插口、USB接口、处理器、GPS定位系统、储物袋、万向轮、正提手、第一拉链、第二拉链、副提手和指纹解锁器，所述箱体的上方安装有把手，且把手的下方镶嵌有拉杆，所述箱体正面内部上方安置有笔记本电脑放置袋，且笔记本电脑放置袋的下方设置有小型蓄电池，所述小型蓄电池的左侧设置有电源插口，且小型蓄电池的下端安装有USB接口，所述小型蓄电池的下方安置有处理器，且处理器和GPS定位系统相连接，所述处理器的右侧设置有储物袋，所述箱体底端设置有万向轮，且箱体上端安装有正提手，所述箱体侧面安装有第一拉链，且第一拉链的左侧设置有第二拉链，所述第一拉链和第二拉链的中间设置有副提手。

优选的，所述拉杆为可伸缩结构，且伸缩范围为0-50厘米。

优选的，所述万向轮为可拆卸装置，且其旋转角度为0-360°。

优选的，所述副提手的两侧设置有指纹解锁器。

与现有技术相比，本实用新型的有益效果是：该多功能行李箱设置有笔记本放置袋，可以放置一个笔记本，为出行带来了便捷，并且安装有蓄电池配置了USB接口，在外出旅行时可以随时为手机充电，其GPS定位系统可以在行李箱丢失时可以立刻知道它的具体位置，在乘坐飞机托运行李箱时也可以观察行李箱的行程状况，并且安装有指纹解锁器，大大提高了行李箱的安全性，是一个功能多样性，且安全的设计。

附图说明

图1为本实用新型结构正视示意图；

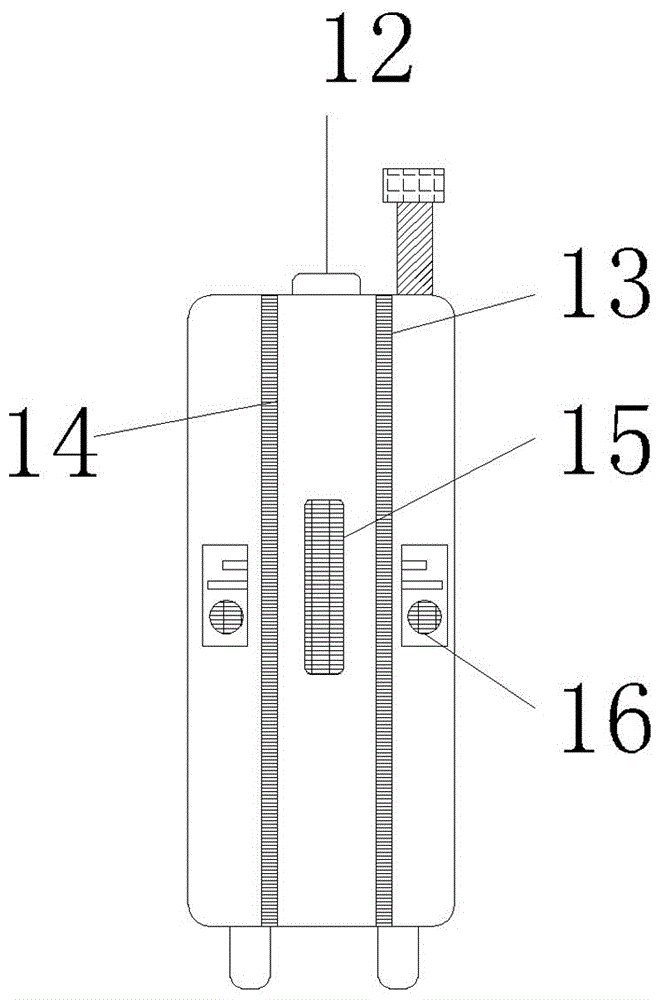

图2为本实用新型结构侧视示意图。

图中：1、箱体，2、把手，3、拉杆，4、笔记本电脑放置袋，5、小型蓄电池，6、电源插口，7、USB接口，8、处理器，9、GPS定位系统，10、储物袋，11、万向轮，12、正提手，13、第一拉链，14、第二拉链，15、副提手，16、指纹解锁器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种新型的多功能行李箱，包括箱体1、把手2、拉杆3、笔记本电脑放置袋4、小型蓄电池5、电源插口6、USB接口7、处理器8、GPS定位系统9、储物袋10、万向轮11、正提手12、第一拉链13、第二拉链14、副提手15和指纹解锁器16，箱体1的上方安装有把手2，且把手2的下方镶嵌有拉杆3，拉杆3为可伸缩结构，且伸缩范围为0-50厘米，箱体1正面内部上方安置有笔记本电脑放置袋4，且笔记本电脑放置袋4的下方设置有小型蓄电池5，小型蓄电池5的左侧设置有电源插口6，且小型蓄电池5的下端安装有USB接口7，小型蓄电池5的下方安置有处理器8，且处理器8和GPS定位系统9相连接，处理器8的右侧设置有储物袋10，箱体1底端设置有万向轮11，万向轮11为可拆卸装置，且其旋转角度为0-360°，箱体1上端安装有正提手12，箱体1侧面安装有第一拉链13，且第一拉链13的左侧设置有第二拉链14，第一拉链13和第二拉链14的中间设置有副提手15，副提手15的两侧设置有指纹解锁器16。

工作原理：首先需要对整个箱体进行简单的结构的组装，对于这类的行李箱，首先在出行之前通过电源插口6给小型蓄电池5充电，以便路程上备用，将衣物通过第一拉链13和第二拉链14拉开放置在上下两层，放置好之后通过指纹解锁器16将其锁住，途中可以通过USB接口7为手机等电子产品充电，使得整个行李箱的功能性到很好的提高，就这样完成整个行李箱的使用过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
