一种新型头盔卡扣结构的制作方法

本实用新型涉及一种棒球运动员使用的头盔,特别指头盔的卡扣结构。

背景技术：

棒球运动是一种集体性、对抗性很强的球类运动项目，捕手在棒球比赛中担任的主要职责就是接住投手投出的球，这些球球速非常快，职业比赛中投手投出的球时速基本都高于130km，另外，捕手在触击跑垒者时的冲击力也非常大，因此，比赛中捕手都是全副武装的，除了护腿、护臂、手套外，还要戴上前面有金属防护条的头盔，以防止头部和面部被棒球击伤，这种头盔一般由头盔帽和头盔后脑壳组成，头盔帽戴在头上可保护头部正面及两侧，头盔后脑壳主要保护头的后脑部位，为了方便穿戴及调整合适的紧度，目前头盔后脑壳与头盔帽采用活扣连接，如图所示，两构件采用按扣结构相连，按扣的公扣固定在头盔后脑壳上，母扣固定在头盔帽的调节带上，操作中头盔帽戴上后将调节带上母扣用力按压扣合在头盔后脑壳的公扣上，操作十分不便，舒适度差，而且按扣还有松脱的隐患。

技术实现要素：

有鉴于此，本实用新型提供一种结构新颖，操作轻便的新型头盔卡扣结构。

为达上述目的，本实用新型的技术方案是：一种新型头盔卡扣结构，包括头盔帽、头盔后脑壳以及若干连接扣，头盔帽后部设有与连接扣数量对应的拉带，头盔后脑壳表面设有与头盔帽拉带一一对应的穿扣，穿扣上形成供拉带穿过的穿孔，拉带前端穿过该穿孔后与连接扣活动连接，该连接扣的宽度较穿孔的宽度大，连接后连接扣卡抵在穿扣上实现头盔帽和头盔后脑壳的连接。

所述连接扣沿宽度方向设有两相间隔的供拉带穿绕的开孔。

所述头盔后脑壳在穿扣的前方设有一固定连接扣的定位扣，该定位扣中部设有扣槽，相应的该连接扣前端内侧凸出一倒扣，连接扣与拉带连接后，其前端的倒扣可扣入定位扣的扣槽内。

所述倒扣的侧部设有限位凸块，定位扣扣槽的开口处设有与限位凸块配合的限位挡面。

本实用新型采用上述结构，头盔帽通过拉带、穿扣和连接扣的配合与头盔后脑壳连接在一起，相比现有结构，本实用新型连接时更轻松容易、好操作，而且不易松脱，连接后更稳定，更适合运动员佩戴。

附图说明

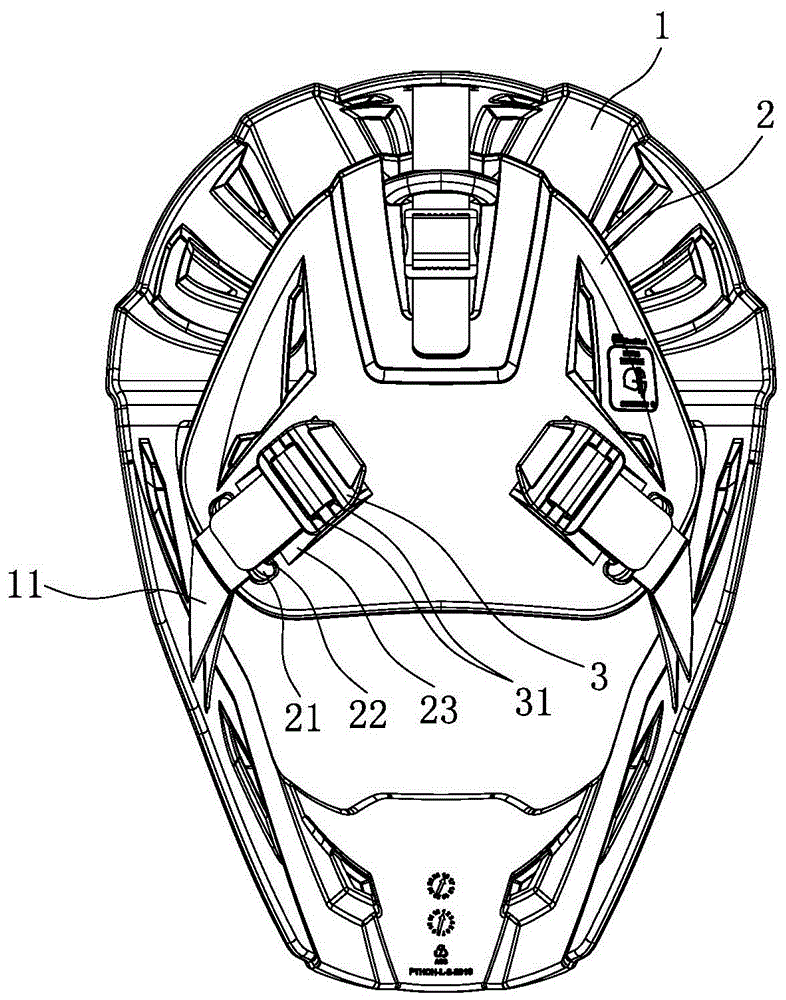

图1、2为本实用新型的组合结构示意图；

图3为本实用新型头盔后脑壳的结构示意图；

图4、4A为本实用新型连接扣的结构示意图；

图5、6为本实用新型连接扣定位在头盔后脑壳定位扣上的示意图；

图7为本实用新型连接扣定位在头盔后脑壳定位扣上的剖视图。

具体实施方式

以下结合附图及具体实施对本实用新型作详细说明。

如图1至图7所示，本实用新型一种新型头盔卡扣结构，实施于一种棒球头盔上，包括头盔帽1、头盔后脑壳2以及若干连接扣3。

所述头盔帽1由硬质塑料材制成的镂空帽体结构，为现有技术，该头盔帽1的后部设有与连接扣3数量对应的拉带11；

所述头盔后脑壳2为独立成型的片体，具有对应人体后脑壳的曲度，该头盔后脑壳2的表面设有与头盔帽拉带11一一对应的穿扣21，并且穿扣21上形成供拉带11穿过的穿孔22；

所述连接扣3的宽度较穿孔22的宽度大，其沿宽度方向设有两相间隔的供拉带11穿绕的开孔31，拉带11前端穿过穿扣的穿孔22后与连接扣3活动连接，拉带11顺序穿绕连接扣的两开孔31，由于连接扣3的宽度较穿扣的穿孔22大，连接后拉带1在连接扣3的阻挡下不会脱出穿扣21，藉此可将头盔后脑壳2与头盔帽1连接在一起，之后可通过拉带11调节佩戴松紧度。

进一步，所述头盔后脑壳2在穿扣21的前方设有一固定连接扣3的定位扣23，定位扣23中部设有扣槽24，相应的该连接扣3前端的内侧凸出一倒扣32，连接扣3与拉带11连接后，可将前端的倒扣32扣入定位扣的扣槽24内；进一步，该倒扣32的侧部设有限制倒扣32插入深度的限位凸块33，扣槽24的开口处设有与之配合的限位挡面25，倒扣32扣入扣槽24一定深度后，限位凸块33顶靠在扣槽24开口处的限位挡面25上，上述定位扣23可固定连接扣3，避免运动中连接扣3在头盔后脑壳穿扣21上左右滑动，影响佩戴舒适性。

以上所述，仅为本实用新型的较佳实施例而已，并非用来限定本实用新型实施的范围。故但凡依本实用新型的权利要求和说明书所做的变化或修饰，皆应属于本实用新型专利涵盖的范围之内。
