一种自发电的推拿按摩服的制作方法

本实用新型涉及一种自发电的推拿按摩服。

背景技术：

随着人们生活水平的不断提高，人们的健康意识也越来越高，像一些经常坐在办公室的上班一族，长时间驾驶汽车的司机，由于长时间保持坐姿不活动，因此，腰酸背痛，肢体麻木、僵硬是司空见惯的问题。针对这一问题，很多人选择推拿按摩的方式减轻长时间的固定坐直带来的疲劳问题。但是专门的推拿按摩比较耗费时间，对于上班族来说这种方式不是很方便，传统的服装又不具备推拿按摩的功能。带电池的推拿按摩服的续航能力也不是很好。

技术实现要素：

为了克服上述现有技术的不足之处，本实用新型提供一种自发电的推拿按摩服，该服装结构简单，直接穿在身上就能进行推拿按摩，太阳能电池板和电池为其持续供电，续航能力得到大大的提升。

为实现上述目的，本实用新型采用如下技术方案：一种自发电的推拿按摩服，包括服装本体，所述服装本体的背部设有按摩单元，所述按摩单元包括多个成矩阵分布的可控式膨胀气囊按摩单元，所述可控式膨胀气囊按摩单元包括底板、气囊本体，所述气囊本体连接在底板上，该底板上设有处于气囊本体之内的发热装置，所述发热装置连接有驱动电路，所述驱动电路连接有控制单元，所述控制单元连接有 电池，所述服装本体上设有用于放置电池的口袋，所述服装本体两侧设有魔术贴，两侧的魔术贴可以互相粘连，服装本体外设有太阳能发电单元，所述太阳能发电单元包括柔性太阳能电池板、电线、控制电路，所述柔性太阳能电池板通过电线连接到控制电路，所述控制电路连接到电池，所述电池设有至少一个USB接口，所述柔性太阳能电池板背面通过魔术贴与衣服本体上的魔术贴连接，柔性太阳能电池板设有接口与控制电路连接。

在上述技术方案中，所述控制电路为FPC柔性电路板。

在上述技术方案中，所述发热装置为LED(发光二极管)，且每个发热装置的LED数量不少于1个。

在上述技术方案中，所述气囊本体为TPU(热塑性聚氨酯弹性体材料)。

在上述技术方案中，所述底板为耐高温、强度高且质量轻的塑料板，且该底板形状与人体背部贴合。

本实用新型的有益效果是：该服装结构简单，直接穿在身上就能进行推拿按摩，体积小、重量轻，工作电压低，效率高，节能环保，适合各种类型的人使用，能利用太阳能来增加该推拿按摩服装的续航能力，不用时将太阳能储存到电池里备用。

附图说明

图1为本实用新型的结构示意图。

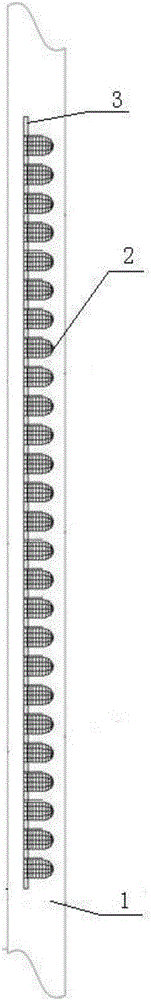

图2为多个可控式膨胀气囊按摩单元。

图3为图2中单个可控式膨胀气囊按摩单元的结构示意图。

其中：其中：1.服装本体，2.可控式膨胀气囊按摩单元，3.底板，4.气囊本体，5.发热装置，51.驱动电路，6.控制单元，7.电池，8.口袋，9.魔术贴，10.柔性太阳能电池板，11.控制电路。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步说明。

如图1、图2和图和所示的一种自发电的推拿按摩服，包括服装本体1，所述服装本体1的背部设有按摩单元，所述按摩单元包括多个成矩阵分布的可控式膨胀气囊按摩单元2，所述可控式膨胀气囊按摩单元2包括底板3、气囊本体4，所述气囊本体4连接在底板3上，该底板3上设有处于气囊本体4之内的发热装置5，所述发热装置5连接有驱动电路51，所述驱动电路51连接有控制单元6，所述控制单元6连接有电池7，所述服装本体1上设有用于放置电池7的口袋8，所述服装本体1两侧设有魔术贴9，两侧的魔术贴9可以互相粘连，服装本体1外设有太阳能发电单元，所述太阳能发电单元包括柔性太阳能电池板10、电线、控制电路11，所述柔性太阳能电池板10通过电线连接到控制电路11，所述控制电路11连接到电池7，所述电池7设有至少一个USB接口，柔性太阳能电池板10设有接口与控制电路11连接。

在上述技术方案中，所述控制电路11为FPC柔性电路板。

在上述技术方案中，所述发热装置5为LED(发光二极管)，且每个发热装置5的LED数量不少于1个。

在上述技术方案中，所述气囊本体4为TPU(热塑性聚氨酯弹性 体材料)。

在上述技术方案中，所述底板3为耐高温、强度高且质量轻的塑料板，且该底板形状与人体背部贴合。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
