安全型热疗服的制作方法

本实用新型涉及热疗服领域技术，尤其是指一种安全型热疗服。

背景技术：

热疗又名熏蒸 ，中药外治疗法的分支。中药熏蒸疗法又称为中药蒸煮疗法、中药汽浴疗等、药透疗法，热雾疗法等。德国医学专家2009年9月22日公布的一项研究结果表明，在治疗癌症患者时使用热疗和化疗相结合的方法比单一接受化疗效果更好，无瘤期更长。

热疗服包括有热疗上衣、热疗背心、短裤、足鞋、热疗带等多个系列，大多装备均需量体裁制，以保障装备加热、保温功能的良好，进而使疗效得以保证。然而，目前的热疗服一般是直接将发热线材布置在内部，导致内部线材零乱，容易产生破损短路，存在较大的安全隐患，并且目前市面上的热疗服是采用连接线与控制器直接导通连接，使得控制器拆卸和组装不便，从而给消费者的使用带来不便。

技术实现要素：

有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种安全型热疗服，其能有效解决现有之热疗服存在较大安全隐患并且使用不便的问题。

为实现上述目的，本实用新型采用如下之技术方案：

一种安全型热疗服，包括有热疗上衣以及热疗裤子；

该热疗上衣包括有上衣本体、第一发热片、第二发热片和第三发热片，该第一发热片、第二发热片和第三发热片分别设置于上衣本体的左前襟内部、右前襟内部和后背内部，该第一发热片包括有两第一布料层、至少一第一发热丝和两第一金属钮扣，第一发热丝夹设于两第一布料层之间，该两第一金属钮扣铆接在两第一布料层上，两第一金属钮扣彼此分开并分别与第一发热丝的两端铆接导通，且两第一金属钮扣均露出上衣本体外；该第二发热片包括有两第二布料层和至少一第二发热丝，该第二发热丝夹设于两第二布料层之间，第二发热丝的两端与两第一金属钮扣导通连接；该第三发热片包括有两第三布料层和至少一第三发热丝，该第三发热丝夹设于两第三布料层之间，第三发热丝的两端与两第一金属钮扣导通连接；

该热疗裤子包括有裤子本体、第四发热片、第五发热片、第六发热片和第七发热片，该第四发热片、第五发热片、第六发热片和第七发热片分别设置于左裤筒的前侧内部、左裤筒的后侧内部、右裤筒的后侧内部和右裤筒的前侧内部；该第四发热片包括有两第四布料层、至少一第四发热丝和两第二金属钮扣，第四发热丝夹设于两第四布料层之间，该两第二金属钮扣铆接在两第四布料层上，两第二金属钮扣彼此分开并分别与第四发热丝的两端铆接导通，且两第二金属钮扣均露出裤子本体外；该第五发热片包括有两第五布料层和至少一第五发热丝，该第五发热丝夹设于两第五布料层之间，第五发热丝的两端与两第二金属钮扣导通连接；该第六发热片包括有两第六布料层和至少一第六发热丝，该第六发热丝夹设于两第六布料层之间，第六发热丝的两端与两第二金属钮扣导通连接；该第七发热片包括有两第七布料层和至少一第七发热丝，该第七发热丝夹设于两第七布料层之间，第七发热丝的两端与两第二金属钮扣导通连接。

作为一种优选方案，所述第二发热丝的两端和第三发热丝的两端均通过导线与两第一金属钮扣连接导通。

作为一种优选方案，所述第五发热片的两端、第六发热片的两端和第七发热片的两端均通过导线与两第二金属钮扣连接导通。

作为一种优选方案，进一步包括有第八发热片，该第八发热片设置于上衣本体的帽体内部，该第八发热片包括有两第八布料层和至少一第八发热丝，该第八发热丝夹设于两第八布料层之间，第八发热丝的两端与两第一金属钮扣导通连接。

作为一种优选方案，所述第八发热丝的两端通过导线与两第一金属钮扣连接导通。

作为一种优选方案，所述热疗上衣上第一金属钮扣和热疗裤子上的第二金属钮扣均与电流电源接口、供电电池或电源适配器连接。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：

本产品通过将多个发热片设置于上衣本体和裤子本体上，每一发热片的发热丝缝合固定在布料层上，并且发热丝夹设于两布料层上，取代传统之将发热线材直接布置在产品内部的方式，本发热片表面安全不带电，绝缘性能好，无明火，使用安全，并且，配合设置两金属钮扣，利用两金属钮扣彼此分开并分别与发热丝的两端铆接导通，使用时，将外部控制器连接的金属钮扣与发热片的金属钮扣扣合连接即可实现导通，拆装简单，使用非常方便。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

附图说明

图1是本实用新型之较佳实施例中热疗上衣的展开示意图；

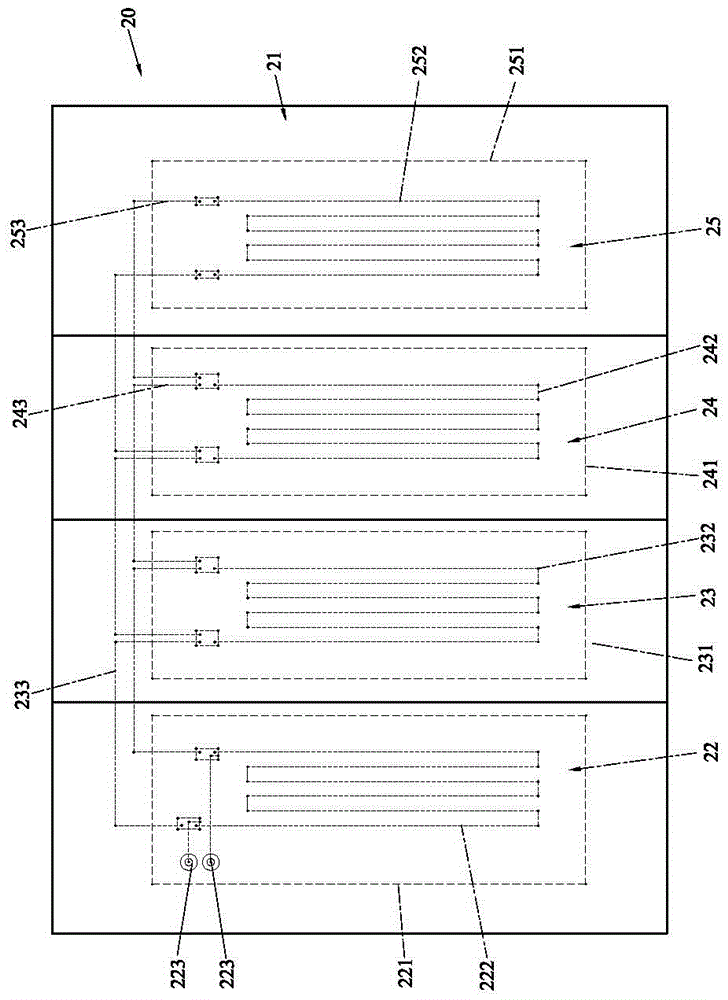

图2是本实用新型之较佳实施例中热疗裤子的展开示意图。

附图标识说明：

10、热疗上衣 11、上衣本体

111、左前襟 112、右前襟

113、后背 114、帽体

12、第一发热片 121、第一布料层

122、第一发热丝 123、第一金属钮扣

13、第二发热片 131、第二布料层

132、第二发热丝 133、导线

14、第三发热片 141、第三布料层

142、第三发热丝 143、导线

15、第八发热片 151、第八布料层

152、第八发热丝 153、导线

20、热疗裤子 21、裤子本体

22、第四发热片 221、第四布料层

222、第四发热丝 223、第二金属钮扣

23、第五发热片 231、第五布料层

232、第五发热丝 233、导线

24、第六发热片 241、第六布料层

242、第六发热丝 243、导线

25、第七发热片 251、第七布料层

252、第七发热丝 253、导线。

具体实施方式

请参照图1和图2所示，其显示出了本实用新型之较佳实施例的具体结构，包括有热疗上衣10以及热疗裤子20。

该热疗上衣10包括有上衣本体11、第一发热片12、第二发热片13和第三发热片14，该第一发热片12、第二发热片13和第三发热片14分别设置于上衣本体11的左前襟111内部、右前襟112内部和后背113内部。

该第一发热片12包括有两第一布料层121、至少一第一发热丝122和两第一金属钮扣123，该第一发热丝122布置在其中一第一布料层121的表面并与第一布料层121缝合固定，另一第一布料层121覆盖住第一发热丝122，第一发热丝122夹设于两第一布料层121之间，该两第一金属钮扣123铆接在两第一布料层121上，两第一金属钮扣123彼此分开并分别与第一发热丝122的两端铆接导通；且两第一金属钮扣123均露出上衣本体11外。在本实施例中，该两第一布料层121均为防火布，两第一布料层121通过热压的方式粘贴在一起，该第一发热丝122为复合材料发热丝，所述第一发热丝122呈迂回状布置，该第一金属钮扣123为四合扣。

该第二发热片13包括有两第二布料层131和至少一第二发热丝132，该第二发热丝132布置在其中一第二布料层131的表面并与第二布料层131缝合固定，另一第二布料层131覆盖住第二发热丝132，第二发热丝132夹设于两第二布料层131之间，第二发热丝132的两端与两第一金属钮扣123导通连接；在本实施例中，该两第二布料层131均为防火布，两第二布料层131通过热压的方式粘贴在一起，该第二发热丝132为复合材料发热丝，所述第二发热丝132呈迂回状布置，第二发热丝132的两端通过导线133与两第一金属钮扣123导通连接。

该第三发热片14包括有两第三布料层141和至少一第三发热丝142，该第三发热丝142布置在其中一第三布料层141的表面并与第三布料层141缝合固定，另一第三布料层141覆盖住第三发热丝142，第三发热丝142夹设于两第三布料层141之间，第三发热丝142的两端与两第一金属钮扣123导通连接；在本实施例中，该两第三布料层141均为防火布，两第三布料层141通过热压的方式粘贴在一起，该第三发热丝142为复合材料发热丝，所述第三发热丝142呈迂回状布置，第三发热丝142的两端通过导线143与两第一金属钮扣123导通连接。

该热疗裤子20包括有裤子本体21、第四发热片22、第五发热片23、第六发热片24和第七发热片25，该第四发热片22、第五发热片23、第六发热片24和第七发热片25分别设置于左裤筒的前侧内部、左裤筒的后侧内部、右裤筒的后侧内部和右裤筒的前侧内部。

该第四发热片22包括有两第四布料层221、至少一第四发热丝222和两第二金属钮扣223，该第四发热丝222布置在其中一第四布料层221的表面并与第四布料层221缝合固定，另一第四布料层221覆盖住第四发热丝222，第四发热丝222夹设于两第四布料层221之间，该两第二金属钮扣223铆接在两第四布料层221上，两第一金属钮扣123彼此分开并分别与第一发热丝122的两端铆接导通；且两第二金属钮扣223均露出裤子本体21外。在本实施例中，该两第四布料层221均为防火布，两第四布料层221通过热压的方式粘贴在一起，该第四发热丝222为复合材料发热丝，所述第四发热丝222呈迂回状布置，该第二金属钮扣223为四合扣。

该第五发热片23包括有两第五布料层231和至少一第五发热丝232，该第五发热丝232布置在其中一第五布料层231的表面并与第五布料层231缝合固定，另一第五布料层231覆盖住第五发热丝232，第五发热丝232夹设于两第五布料层231之间，第五发热丝232的两端与两第二金属钮扣223导通连接；在本实施例中，该两第五布料层231均为防火布，两第五布料层231通过热压的方式粘贴在一起，该第五发热丝232为复合材料发热丝，所述第五发热丝232呈迂回状布置，第五发热丝232的两端通过导线233与两第二金属钮扣223导通连接。

该第六发热片24包括有两第六布料层241和至少一第六发热丝242，该第六发热丝242布置在其中一第六布料层241的表面并与第六布料层241缝合固定，另一第六布料层241覆盖住第六发热丝242，第六发热丝242夹设于两第六布料层241之间，第六发热丝242的两端与两第二金属钮扣223导通连接；在本实施例中，该两第六布料层241均为防火布，两第六布料层241通过热压的方式粘贴在一起，该第六发热丝242为复合材料发热丝，所述第六发热丝242呈迂回状布置，第六发热丝242的两端通过导线243与两第二金属钮扣223导通连接。

该第七发热片25包括有两第七布料层251和至少一第七发热丝252，该第七发热丝252布置在其中一第七布料层251的表面并与第七布料层251缝合固定，另一第七布料层251覆盖住第七发热丝252，第七发热丝252夹设于两第七布料层251之间，第七发热丝252的两端与两第二金属钮扣223导通连接；在本实施例中，该两第七布料层251均为防火布，两第七布料层251通过热压的方式粘贴在一起，该第七发热丝252为复合材料发热丝，所述第七发热丝252呈迂回状布置，第七发热丝252的两端通过导线253与两第二金属钮扣223导通连接。

进一步包括有第八发热片15，该第八发热片15设置于上衣本体11的帽体114内部，该第八发热片15包括有两第八布料层151和至少一第八发热丝152，该第八发热丝152布置在其中一第八布料层151的表面并与第八布料层151缝合固定，另一第八布料层151覆盖住第八发热丝152，第八发热丝152夹设于两第八布料层151之间，第八发热丝152的两端与两第一金属钮扣123导通连接；在本实施例中，该两第八布料层151均为防火布，两第八布料层151通过热压的方式粘贴在一起，该第八发热丝152为复合材料发热丝，所述第八发热丝152呈迂回状布置，第八发热丝152的两端通过导线153与两第一金属钮扣123导通连接。

所述热疗上衣10上第一金属钮扣123和热疗裤子20上的第二金属钮扣223均与电流电源接口、供电电池或电源适配器连接，以取得电能。

使用时，将外部控制器连接的金属钮扣与本产品的第一金属钮扣123和第二金属钮扣223扣合连接，实现导通，电流通过第一金属钮扣123和第二金属钮扣223输向各个发热丝，使得各个发热丝发热，发热丝产生的热量透过布料层向外传递，使得使用者穿上热疗服时感觉到无比温暖舒适。

本实用新型的设计重点在于：本产品通过将多个发热片设置于上衣本体和裤子本体上，每一发热片的发热丝缝合固定在布料层上，并且发热丝夹设于两布料层上，取代传统之将发热线材直接布置在产品内部的方式，本发热片表面安全不带电，绝缘性能好，无明火，使用安全，并且，配合设置两金属钮扣，利用两金属钮扣彼此分开并分别与发热丝的两端铆接导通，使用时，将外部控制器连接的金属钮扣与发热片的金属钮扣扣合连接即可实现导通，拆装简单，使用非常方便。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
