一种用于钻石微镶的镶钻装置的制作方法

本实用新型涉及镶钻装置技术领域，尤其涉及一种用于钻石微镶的镶钻装置。

背景技术：

在首饰加工的过程中常常需要用到镶钻技术，一颗质优璀璨的钻石，必须配以精良的镶嵌技术，才能相得益彰，良好的镶嵌法更能表现流行钻戒最璀璨的一面，传递钻石最动人的情感，在首饰加工中运用到的钻石体积都很小，人眼无法准确的将钻石镶嵌上去，可能会出现钻石和孔大小不一的情况，同时传统的镶钻基本采用火漆对镶嵌载体进行固定，实际操作时需要对火漆进行反复的加热和降温，浪费了很多时间。为了解决上述问题，我们提出了一种用于钻石微镶的镶钻装置。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于钻石微镶的镶钻装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于钻石微镶的镶钻装置，包括工作台，所述工作台的上侧对称设有第一立杆和第二立杆，所述第一立杆靠近第二立杆的一侧设有固定装置，所述固定装置呈圆台状，且固定装置靠近第一立杆一端的直径大于其远离第一立杆一端的直径，所述第二立杆靠近第一立杆的一侧设有两个伸缩装置，两个伸缩装置之间设有与固定装置对应的固定环，所述固定环的内径大于固定装置的直径，所述第一立杆和第二立杆之间设有水平设置的横杆，所述横杆位于固定装置上方，所述横杆上套设有安装环，所述安装环的内侧壁上设有第一滑块，所述横杆上设有与第一滑块对应的第一滑槽，所述安装环上固定有显微装置，所述横杆的两端均设有转动块，所述转动块靠近横杆的一侧设有凹槽，所述横杆与凹槽的侧壁转动连接，两个所述转动块远离横杆的一侧均设有第二滑块，所述第一立杆和第二立杆上均设有与第二滑块对应的第二滑槽。

优选地，所述固定装置包括多个固定块，相邻两个所述固定块之间通过转轴转动连接。

优选地，所述凹槽的侧壁上设有锁紧装置，所述锁紧装置靠近横杆的一侧与横杆相抵。

优选地，所述固定装置的表面设有防滑纹。

本实用新型中，固定装置呈圆台状，方便将镶嵌载体套在固定装置上，同时由于伸缩装置的伸缩，固定环对镶嵌载体进一步固定，防止镶嵌载体晃动，方便操作，转动块可以方便调节显微装置的角度，安装环的滑动可以方便调节显微装置的位置，通过调节显微装置的角度和位置，方便对钻石进行镶嵌，更加的准确。本实用新型结构简单，使用方便，通过圆台状的柱体将镶嵌载体进行固定，方便工作的同时，节约了大量的时间，工作人员通过显微装置进行操作，镶嵌更加准确。

附图说明

图1为本实用新型提出的一种用于钻石微镶的镶钻装置的结构示意图；

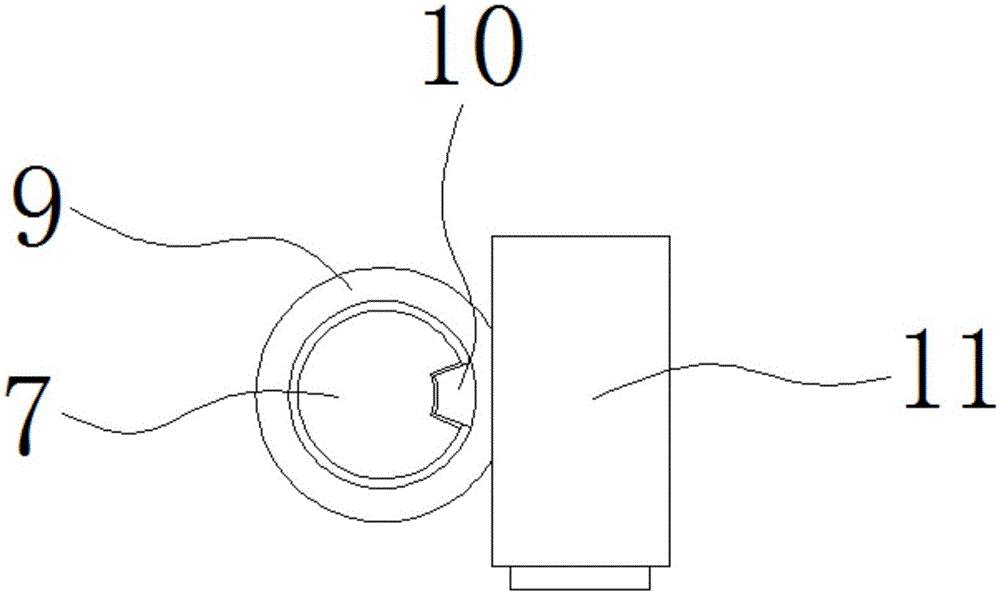

图2为本实用新型提出的一种用于钻石微镶的镶钻装置的安装环结构示意图；

图3为本实用新型提出的一种用于钻石微镶的镶钻装置的固定装置结构示意图。

图中：1工作台、2第一立杆、3第二立杆、4固定装置、5伸缩装置、6固定环、7横杆、8转动块、9安装环、10第一滑块、11显微装置、12第二滑块、13固定块、14转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于钻石微镶的镶钻装置，包括工作台，工作台1的上侧对称设有第一立杆2和第二立杆3，第一立杆2靠近第二立杆3的一侧设有固定装置4，固定装置4的表面设有防滑纹，防止固定在固定装置4上的戒指滑动，影响工作，固定装置4呈圆台状，且固定装置4靠近第一立杆2一端的直径大于其远离第一立杆2一端的直径，固定装置4包括多个固定块13，相邻两个固定块13之间通过转轴14转动连接，方便调节固定在固定装置4上的戒指的角度，方便镶钻，第二立杆3靠近第一立杆2的一侧设有两个伸缩装置5，两个伸缩装置5之间设有与固定装置4对应的固定环6，固定环6的内径大于固定装置4的直径，第一立杆2和第二立杆3之间设有水平设置的横杆7，横杆7位于固定装置4上方，横杆7上套设有安装环9，安装环的内侧壁上设有第一滑块10，横杆7上设有与第一滑块10对应的第一滑槽，安装环9上固定有显微装置11，横杆7的两端均设有转动块8，转动块8靠近横杆7的一侧设有凹槽，横杆7与凹槽的侧壁转动连接，凹槽的侧壁上设有锁紧装置，锁紧装置靠近横杆7的一侧与横杆7相抵，方便控制横杆7的转动角度，方便观察，两个转动块8远离横杆7的一侧均设有第二滑块12，第一立杆2和第二立杆3上均设有与第二滑块12对应的第二滑槽。

本实用新型中，固定装置4呈圆台状，方便将镶嵌载体套在固定装置4上，同时由于伸缩装置5的伸缩，固定环6对镶嵌载体进一步固定，防止镶嵌载体晃动，方便操作，转动块8可以方便调节显微装置11的角度，安装环9的滑动可以方便调节显微装置11的位置，通过调节显微装置11的角度和位置，方便对钻石进行镶嵌，更加的准确。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
