仿真树的树干树枝固定组件的制作方法

本实用新型涉及一种仿真树，更具体地说，它涉及一种仿真树的树枝树干固定组件。

背景技术：

仿真树是人们运用现代科技手段和新型材料对自然界树木的再加工和外观形态的模仿，以在特定场合展现自然界树木真实效果的装饰品。通常仿真树的生产过程是先用钢材搭建仿真树树杆和仿真树树枝，在仿真树树干上设置有套筒，在仿真树树枝的端部设置有套柱，然后再将套柱插入套筒的内使仿真树树枝安装到仿真树树干上，再通过螺栓将两者紧固。由于两者是通过螺栓紧固在一起的，因此通常会有一部分螺栓会突出套筒和套柱外，对仿真树的美观度有一定的影响。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种仿真树的树干树枝固定组件，具有固定组件内置于套筒内而不影响仿真树美观度的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种仿真树的树干树枝固定组件，包括设置在树干上的套筒和设置在树枝上的套柱，所述套柱的插入所述套筒内的一端设有固定平台，所述固定平台及套筒的内壁上设有用于卡紧所述套柱的卡接组件；

所述卡接组件包括转动连接在所述固定平台上且转动方向沿所述套柱的轴线方向的卡块、两端分别固定在所述卡块与所述套柱端部的弹性件、固定在所述固定平台上且位于所述卡块背离套柱一侧的挡块、固定在所述套筒内壁的卡接台以及开设在所述卡接台上且与所述卡块相配合的卡槽；

所述套柱插入所述套筒时，所述卡块嵌入所述卡槽中，且所述挡块抵触在所述卡块上、所述固定平台抵触在所述套筒的底壁上。

通过采用上述技术方案，当套柱插入套筒至卡块抵触在卡接台的一侧时，继续向前推动套柱，卡块在卡接台的抵触下即朝向套柱的一侧转动，同时将弹性件压缩，当卡块移动至与卡槽相对齐的位置时，卡块在弹性件的作用下，转动至与固定平台相垂直的位置，同时固定平台抵触在套筒的底壁上；此时向后拉动套柱，由于挡块抵触在卡块上，卡块无法朝向背离套柱的一侧转动，因此卡块无法脱离卡槽，从而将套柱的轴向固定；同时卡块受卡槽限制，对套筒的周向也进行了固定；通过设置卡接组件，使固定组件内置于套筒内而不影响仿真树美观度，同时使套柱的固定过程更加简单便捷。

本实用新型进一步设置为：所述挡块包括固定在所述固定平台上的连接部和固定在所述连接部上的抵接部，所述抵接部抵触在所述卡块上。

通过采用上述技术方案，连接部与卡块之间形成有一定的间隙，从而使卡块在固定过程中转动更加方便。

本实用新型进一步设置为：所述卡块背离所述套柱的一侧呈圆弧形设置。

通过采用上述技术方案，卡块转动更加方便，从而时套柱固定更加便捷。

本实用新型进一步设置为：所述固定平台的端部设有弹性压环，所述套柱插入所述套筒时，所述弹性压环抵触在所述套筒的底壁上。

通过采用上述技术方案，当弹性压环抵触在套筒的底壁上时，套柱还可以继续向前推动一端距离，并使弹性压环发生弹性形变，当卡块嵌入卡槽内后，松开套柱，套柱会在弹性压环弹性力的作用下向后移动一端距离，从而将卡块压紧在卡槽的内壁上，使套柱固定的更加牢靠。

本实用新型进一步设置为：所述套筒的内壁上设有定位槽，所述套柱的外壁上设有与所述定位槽相配合的定位凸起，所述定位凸起嵌入所述定位槽时，所述卡块与所述卡槽相对齐。

通过采用上述技术方案，安装时将定位凸起与定位槽相对齐，即可使卡块与卡槽相对齐，从而使卡块嵌入卡槽更加方便；同时定位槽具有一定的导向作用，使套柱的固定更加方便快捷。

本实用新型进一步设置为：所述定位槽自所述套筒的端部延伸至所述卡接台面向所述套筒开口的一侧，所述定位凸起设置在所述套柱插入所述套筒的一端。

通过采用上述技术方案，套柱刚插入到套筒时即可使定位凸起与定位槽相配合，从而使定位凸起可定位槽的配合更加方便。

本实用新型进一步设置为：所述卡接组件绕所述套柱的轴线设置有多组。

通过采用上述技术方案，多组卡接组件同时对套柱进行卡紧作用，从而使套柱固定的更加牢固。

本实用新型进一步设置为：所述套筒的端部设有封盖，所述弹性压环抵触在所述套筒的底壁上时，所述封盖抵触在所述套筒的端部。

通过采用上述技术方案，套柱完全插入套筒时，封盖抵触在套筒的端部从而将套筒封闭，使套柱和套筒具有较好的整体性，同时也更加美观。

本实用新型进一步设置为：所述套筒的端部设有若干限位槽，所述封盖的设有与所述限位槽相配合的限位块，所述套柱插入所述套筒时，所述限位块嵌入所述限位槽内。

通过采用上述技术方案，限位块插入限位槽时，限位块和限位槽相配合可以进一步限制套柱发生周向转动，从而使套柱的周向固定的更加牢靠。

本实用新型进一步设置为：所述限位槽内开设有固定口，所述限位块上设有与所述固定口相配合的固定凸起，所述限位块插入所述限位槽时，所述固定凸起嵌入所述固定口内。

通过采用上述技术方案，固定凸起嵌入固定口内时，固定凸起进一步限制了套柱的轴向位移，使套柱固定的更加牢固。

综上所述，本实用新型具有以下有益效果：

其一，通过设置卡接组件，使固定组件内置于套筒内而不影响仿真树美观度，同时使套柱的固定过程更加简单便捷；

其二，设置弹性压环，使套柱固定的更加牢靠；

其三，设置定位凸起和定位槽，使卡块嵌入卡槽更加方便，从而使套柱固定更加方便快捷；

其四，设置限位槽和限位块，对套柱形成周向固定，从而使套柱固定的更加牢固；同时设置固定口和固定凸起，进一步加强了套柱与套筒之间的固定。

附图说明

图1为本实施例的结构示意图；

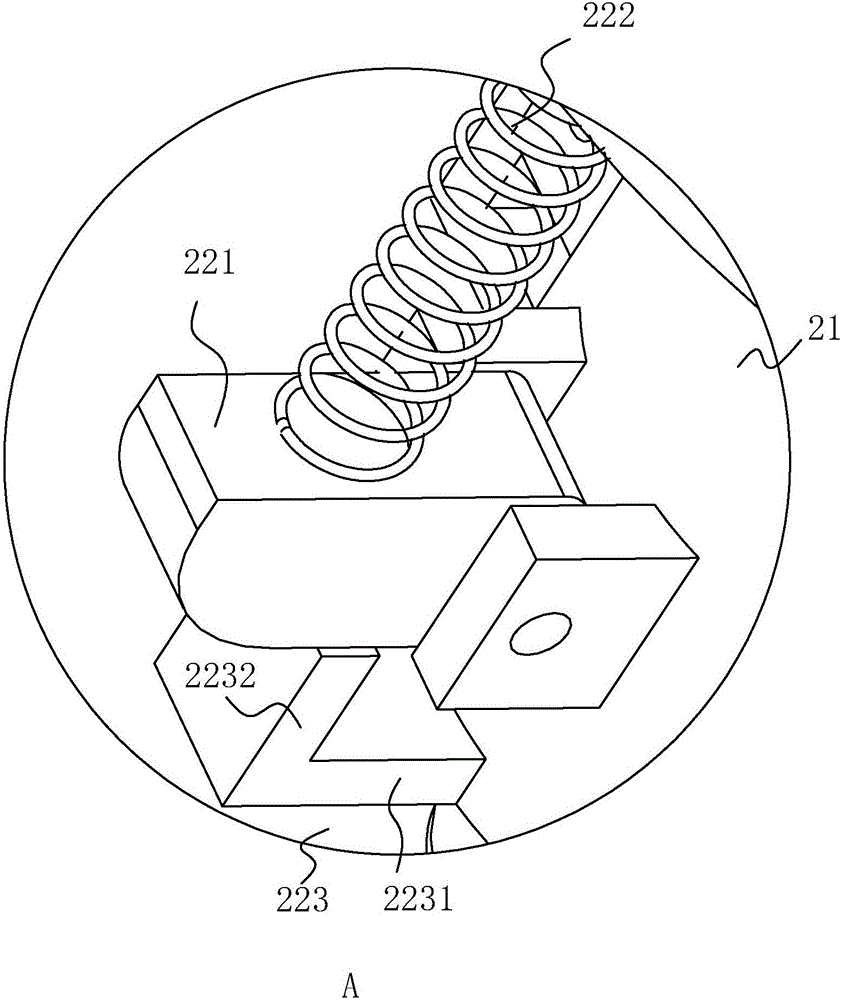

图2为图1的A部放大图，用于显示卡块、弹性件、挡块和固定平台；

图3为本实施例套柱插入套筒后沿套筒轴线的剖视图，用于显示弹性压环；

图4为图3的B部放大图，用于显示卡接台和卡槽；

图5为图3的C部放大图。

图中：1、套筒；11、定位槽；12、限位槽；13、固定口；2、套柱；21、固定平台；211、弹性压环；22、卡接组件；221、卡块；222、弹性件；223、挡块；2231、连接部；2232、抵接部；224、卡接台；225、卡槽；23、定位凸起；24、封盖；241、限位块；242、固定凸起。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

一种仿真树的树干树枝固定组件，如图1、图2和图4所示，套柱2插入套筒1的一端设有固定平台21，固定平台21与套筒1的内壁上设有用于卡紧套柱2的卡接组件22，且卡接组件22绕套柱2的轴线设置有多组，本实施例设置为四组，卡接组件22包括卡块221、弹性件222、挡块223、卡接台224和卡槽225；

卡块221转动连接在固定平台21上，且卡块221背离套柱2的一侧呈圆弧形设置；弹性件222的一端固定在卡块221上，且另一端固定在套柱2的端部，弹性件222采用弹簧，通常将弹簧的安装方向与卡块221转动方向的切线方向相平行，这样在卡块221转动时弹性件222可以更加方便的发生弹性形变；

挡块223包括垂直固定在固定平台21的连接部2231和垂直于连接部2231的抵接部2232，连接部2231和抵接部2232一体成型，从而形成“L”形结构，并在连接部2231与卡块221之间留有间隙，且自然状态下抵接部2232与卡块221相抵触，自然状态是指弹性件222未发生弹性形变时的状态；

卡接台224固定在套筒1的内壁且靠近套筒1的底壁，卡接台224的高度大于卡块221的端部与套筒1内壁之间的距离且小于抵接部2232与套筒1内壁之间的距离；

卡槽225开设在卡接台224上，卡槽225的长度略大于卡块221的宽度，从而给卡块221留有足够的转动空间，且卡槽225的宽度略大于卡块221的厚度，从而使卡块221更容易插入卡槽225中。

如图3所示，固定平台21的端部设有弹性压环211，弹性压环211可以由橡胶等弹性材料制成，套柱2完全插入套筒1时，弹性压环211抵触在套筒1的底壁上，当弹性压环211抵触在套筒1的底壁上时，套柱2还可以继续向前推动一端距离，并使弹性压环211发生弹性形变，当卡块221嵌入卡槽225内后，松开套柱2，套柱2会在弹性压环211弹性力的作用下向后移动一端距离，从而将卡块221压紧在卡槽225的内壁上，使套柱2固定的更加牢靠。

如图1和图3所示，在套筒1的内壁上开设有定位槽11，定位槽11自套筒1的端部延伸至卡接台224面向套筒1开口的一侧；在套柱2上设有与定位槽11相配合的定位凸起23，定位凸起23固定在套柱2上插入套筒1的一端；定位凸起23与定位槽11相配合时，卡块221与卡槽225相对相对齐；通常定位凸起23和定位槽11绕套柱2和套筒1的轴线设置有多组，本实施例设置为四组；

安装时将定位凸起23与定位槽11相对齐，即可使卡块221与卡槽225相对齐，从而使卡块221嵌入卡槽225更加方便，同时定位槽11具有一定的导向作用，使套柱2的固定更加方便快捷。

如图1和图5所示，套柱2的端部固定有封盖24，当弹性压环211抵触在套筒1的底壁上时，封盖24抵触在套筒1的端部，从而将套筒1封闭，使套柱2和套筒1具有较好的整体性；

在套筒1的端部开设有若干限位槽12，封盖24上设有与限位槽12相配合的限位块241，套柱2完全插入套筒1中时，限位块241嵌入限位槽12中，从而限制了套柱2发生周向转动；

为了加强对套柱2的固定作用，在限位槽12内开设有固定口13，限位块241的端部设有固定凸起242，限位块241完全插入限位槽12时，固定凸起242嵌入固定口13内；

通常将限位槽12厚度设置为略大于限位块241与固定凸起242的，这样可以使限位块241更加方便的插入到限位槽12内，限位块241插入到限位槽12内时，限位块241与限位槽12面向套筒1外表面一侧的表面相贴合；同时固定凸起242设置为楔形，使限位块241更容易插入到限位槽12内。

安装时，先将定位凸起23嵌入定位槽11中，然后向前推动套柱2，当套柱2插入套筒1至卡块221抵触在卡接台224的一侧时，继续向前推动套柱2，卡块221在卡接台224的抵触下即朝向套柱2的一侧转动，同时将弹性件222压缩，当卡块221移动至与卡槽225相对齐的位置时，卡块221在弹性件222的作用下，转动至与固定平台21相垂直的位置，同时固定平台21抵触在套筒1的底壁上；

此时向后拉动套柱2，由于抵接部2232抵触在卡块221上，卡块221无法朝向背离套柱2的一侧转动，因此卡块221无法脱离卡槽225，从而将套柱2的轴向固定；同时卡块221受卡槽225限制，对套筒1的周向也进行了固定；

通过设置卡接组件22，使固定组件内置于套筒1内而不影响仿真树美观度，同时套柱2的固定过程更加简单便捷。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
