一种新型智能篮球鞋的制作方法

本实用新型涉及运动鞋领域，具体为一种新型智能篮球鞋。

背景技术：

智能鞋领域现在发展的越来越多，比如小米智能鞋可以测量步数和路程，专利申请号为201510670563.6的智能鞋，可以检测人体健康，如体温、血压等，其含有智能控制器、健康检测平台等；专利申请号为：201410008823.9的智能鞋可以测量体重、记录步数，可以自动充电，可以感受鞋内的温度和湿度，具有NFC可以身份识别、刷卡等；申请专利号为：200610039584.9的智能鞋可以测量体重、温度、湿度，可以自动发电，综合目前已申请的在智能鞋方面的专利已经市场中的各传感器的现状，对于智能鞋的记录步数、测量体重、测量鞋内温度等基本功能已经出现且较为成熟，但是对于这部分数据的处理转换却各有见解，对于智能鞋具有NFC功能就目前来说意义不大，因为NFC支付、刷卡等功能识别设备均安装在较高位置，鞋子上的NFC功能使用不方便，在篮球鞋方面的智能化应用还较少，测量运动过程中脚的冲击力、脚踝的受力、被测者的体脂含量等，这些对于篮球运动员来说较为基本的数据，对于他们自身的提高和身体的保护有重要意义。

技术实现要素：

本实用新型的目的在于提供一种新型智能篮球鞋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型智能篮球鞋，包括鞋底，所述鞋底的表面设有防滑纹，所述鞋底的中部设有供电装置，所述鞋底的脚掌和脚跟处分别安装有压力传感器，所述鞋底靠近脚后跟的压力传感器处安装有微型智能处理器，所述鞋底表面中部分别设有温度传感器和加速度传感器，所述鞋底靠近脚掌的压力传感器出设有电极片传感器，所述鞋底的脚趾下安装有汗液检测传感器，所述压力传感器、温度传感器、加速度传感器、电极片传感器、汗液检测传感器均电性连接微型智能处理器上，且微型智能处理器上有通讯模块。

优选的，所述防滑纹通过凹槽和凸形条组成，且凹槽和凸形条之间为间隔设置。

优选的，所述供电装置的外部设有外壳，且外壳为类脚底弧形状，所述供电装置靠近脚后跟的一端设有充电接口。

优选的，所述压力传感器内中部设有凹形块，使压力传感器成凹形设计。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，该新型智能篮球鞋通过加入鞋底的防滑纹的凹槽和凸形条来防止运动员在运动的过程中滑倒，在由汗液检测传感器传回的数据，同时结合温度传感器所测得的温度上升的速率，在客户端可以根据数据对是否该更换鞋垫和袜子提出合理建议，同时各传感器数据通过通讯模块传到连接于手机APP的客户端，方便与用户进行交流，适用性较强，具有很强的实用性。

附图说明

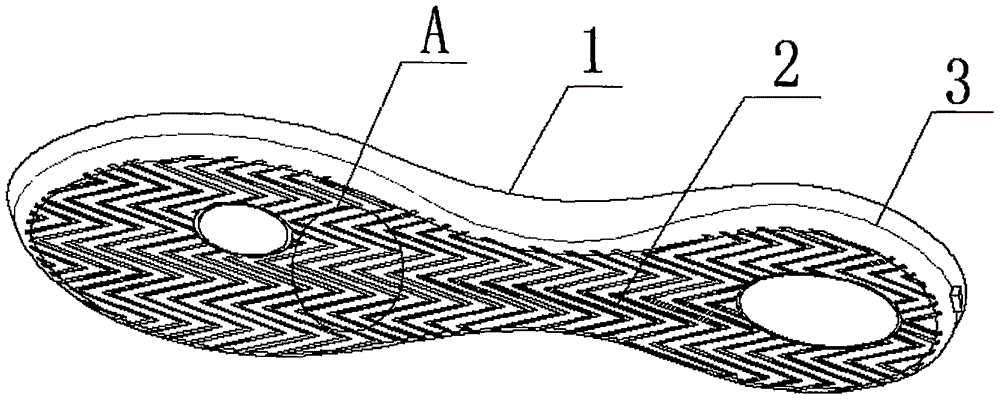

图1为本实用新型结构示意图；

图2为本实用新型结构俯视图；

图3为本实用新型供电装置结构示意图；

图4为本实用新型压力传感器结构示意图；

图5为本实用新型A处放大图。

图中：鞋底1、防滑纹2、凹槽21、凸形条22、供电装置3、外壳31、压力传感器4、凹形块41、微型智能处理器5、温度传感器6、加速度传感器7、电极片传感器8、汗液检测传感器9。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种新型智能篮球鞋，包括鞋底1，所述鞋底1的表面设有防滑纹2，所述防滑纹2通过凹槽21和凸形条22组成，且凹槽21和凸形条22之间为间隔设置，所述鞋底1的中部设有供电装置3，所述供电装置3的外部设有外壳31，且外壳31为类脚底弧形状，所述供电装置3靠近脚后跟的一端设有充电接口，所述鞋底1的脚掌和脚跟处分别安装有压力传感器4，所述供电装置3的外部设有外壳31，且外壳31为类脚底弧形状，所述供电装置3靠近脚后跟的一端设有充电接口，所述鞋底1靠近脚后跟的压力传感器4处安装有微型智能处理器5，所述鞋底1表面中部分别设有温度传感器6和加速度传感器7，所述鞋底1靠近脚掌的压力传感器4出设有电极片传感器8，所述鞋底1的脚趾下安装有汗液检测传感器9，所述压力传感器4、温度传感器6、加速度传感器7、电极片传感器8、汗液检测传感器9均电性连接微型智能处理器5上，且微型智能处理器5上有通讯模块。

工作原理：该新型智能篮球鞋通过鞋底1的防滑纹2的凹槽21和凸形条22来防止运动员在运动的过程中滑倒，在由汗液检测传感器9传回的数据，同时结合温度传感器6所测得的温度上升的速率，在客户端可以根据数据对是否该更换鞋垫和袜子提出合理建议；在鞋底1设有压力传感器4，用于检测在运动时脚踝受到的力，侧面反映出脚踝受到的冲击，并根据大数据在APP端进行处理，经过后台计算后，经过一段时间的监测到的数据，根据对运动员测算的平均弹跳高度和滞空时间，可以为每位运动员制定一套专属于自己训练方案。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
