一种衣服智能打板裁剪设备的制作方法

本实用新型涉及衣服智能打板裁剪设备技术领域，尤其涉及一种衣服智能打板裁剪设备。

背景技术：

打板是服装技术名词，也做“服装打板”。打板工作一般出现在服装公司或者工厂里。服装从面料到成衣要经过设计，打板，裁剪，制作，整熨等环节和工序。其中服装打板是其中重要的环节之一。服装打板是根据设计师的意图在纸样上将服装分解成衣片，绘制成结构图（纸样），包括身，袖，领等。纸样经过校验后放在面料上，按照纸样的轮廓裁剪成衣片，将衣片进行缝纫后做出成衣，现有打板裁剪需要人工测量然后进行裁剪，非常繁琐，为此，本实用新型提出一种衣服智能打板裁剪设备，针对现有技术的不足做出改进。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种衣服智能打板裁剪设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种衣服智能打板裁剪设备，包括机架、传输机构、裁剪机构和控制系统，所述控制系统包括控制装置和设置在控制装置内的PLC控制器，所述裁剪机构包括支架、第二驱动机构、丝杆、滑块、第三驱动机构、连接杆和剪切刀片，所述机架的顶部安装有支架，所述支架的侧面上部设有第二驱动机构，所述第二驱动机构的输出端上设有丝杆，且丝杆与辊子平行设置，所述丝杆上安装有滑块，且滑块上设有与丝杆相匹配的螺纹孔，所述滑块的底部固定有第三驱动机构，所述第三驱动机构的下端固定有连接杆，所述连接杆的下端固定有剪切刀片，所述传输机构包括第一驱动机构、辊子、工作台、螺杆和传动机构，所述辊子安装在机架上，工作台安装在辊子上，螺杆的一端连接在工作台的下方，另一端与传动机构连接，传动机构与第一驱动机构相连接。

优选的，所述工作台的两侧对称设有伸缩杆，所述伸缩杆的上部转动设有转轴。

优选的，所述第一驱动机构和第二驱动机构均采用步进电机，第三驱动机构采用推杆电机。

优选的，所述控制装置的表面设有液晶显示屏。

本实用新型中，控制系统控制第一驱动机构、第二驱动机构和第三驱动机构，通过在PLC控制器中先预设好运行时间，根据设定好的顺序，驱动机构依次工作，第一驱动机构实现横向切割，而第二驱动机构实现纵向切割，第三驱动机构实现剪切刀片的升降，进而实现智能打板裁剪，把衣服剪切出来，本实用新型工作效率高，智能运行，减少人工成本，在二维平面内实现任意剪切，效果好。

附图说明

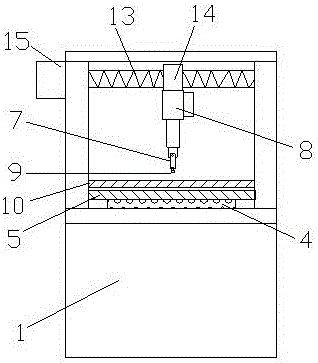

图1为本实用新型提出的一种衣服智能打板裁剪设备的主视图；

图2为本实用新型提出的一种衣服智能打板裁剪设备的侧视图。

图中：1机架、2传动机构、3第一驱动机构、4辊子、5工作台、6支架、7连接杆、8第三驱动机构、9剪切刀片、10转轴、11伸缩杆、12控制装置、13丝杆、14滑块、15第二驱动机构。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种衣服智能打板裁剪设备，包括机架1、传输机构、裁剪机构和控制系统，控制系统包括控制装置12和设置在控制装置12内的PLC控制器，裁剪机构包括支架6、第二驱动机构15、丝杆13、滑块14、第三驱动机构8、连接杆7和剪切刀片9，机架1的顶部安装有支架6，支架6的侧面上部设有第二驱动机构15，第二驱动机构15的输出端上设有丝杆13，且丝杆13与辊子4平行设置，丝杆13上安装有滑块14，且滑块14上设有与丝杆13相匹配的螺纹孔，滑块14的底部固定有第三驱动机构8，第三驱动机构8的下端固定有连接杆7，连接杆7的下端固定有剪切刀片9。

本实用新型中，传输机构包括第一驱动机构3、辊子4、工作台5、螺杆和传动机构2，辊子4安装在机架1上，工作台5安装在辊子4上，螺杆的一端连接在工作台5的下方，另一端与传动机构2连接，传动机构2与第一驱动机构3相连接。工作台5的两侧对称设有伸缩杆11，伸缩杆11的上部转动设有转轴10。第一驱动机构3和第二驱动机构15均采用步进电机，第三驱动机构8采用推杆电机。控制装置12的表面设有液晶显示屏。

推杆电机，又称电动推杆、电动缸及线性致动器。电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中作为执行机械使用，以实现远距离控制、集中控制或自动控制。

本实用新型的工作原理：控制系统控制第一驱动机构3、第二驱动机构15和第三驱动8机构，通过在PLC控制器中先预设好运行时间，根据设定好的顺序，驱动机构依次工作，第一驱动机构3实现横向切割，而第二驱动机构15实现纵向切割，第三驱动机构8实现剪切刀片9的升降，进而实现智能打板裁剪，把衣服剪切出来，本实用新型工作效率高，智能运行，减少人工成本，在二维平面内实现任意剪切，效果好。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
