一种拼装式餐盒的制作方法

本实用新型涉及餐盒，特别涉及一种拼装式餐盒。

背景技术：

餐盒由于可以便捷的放置食物，在外出的时候可以方便携带，在日常生活中应用非常广泛。目前，市场上的餐盒大多数大小都是固定的，放置食物的空间有限，对于较多的食物，需要使用多个餐盒，使用非常不便，并且将多个菜品放置在同一空间中容易串味，不能有效的保证食物的新鲜；再者餐盒中只能放置食物，而餐具只能另外的放置携带，不能够很好的保证餐具的干净卫生。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种拼装式餐盒，它针对食物的数量，能够方便的增加支盒，方便食物放置，同时装配有餐具，可以便捷的食用食物。

为达到上述之目的本实用新型提供的技术方案是：一种拼装式餐盒，包括盒体和盒盖，所述盒体前壁顶部设有卡装槽，所述卡装槽贯通盒体内腔，所述盒盖穿过卡装槽卡装在盒体开口上，所述盒盖顶面设有推动槽，所述盒体侧壁装配有支盒，所述盒体侧壁和支盒一端侧壁均设有贯通前壁的装配槽，所述装配槽槽壁设有卡槽，所述支盒另一端侧壁设有与装配槽相适配的装配块，所述装配块侧壁设有卡块，所述盒体分布有贯通前后壁的通槽，所述通槽槽壁设有卡垫，所述通槽中装配有餐具。

进一步地，所述餐具包括杆部和食用部，所述杆部底面设有螺孔，所述食用部顶面设有螺杆，所述杆部与食用部相旋连接。

进一步地，所述支盒开口内壁设有台阶，所述台阶装配有盖板，所述盖板侧壁设有橡胶垫，所述台阶竖部设有贯通支盒外壁的贯穿槽，所述盖板侧壁设有与贯穿槽相配的延伸块，所述贯穿槽槽底设有凹槽，所述凹槽贯通支盒外壁。

与现有技术相比，具有以下有益效果：

本实用新型针对需要放置食物的数量，可能方便的增加多个支盒，使得餐盒能够放置更多的食物，同时也能很好的保证支盒中的菜品不会串味，保证食物口感；同时能够能够便捷拆装餐具，使得餐具可以便捷的放置的通槽中并且不占用地方，同时能够从通槽中将餐具推出然后装配餐具，方便食用食物。

附图说明

图1为本实用新型结构示意图。

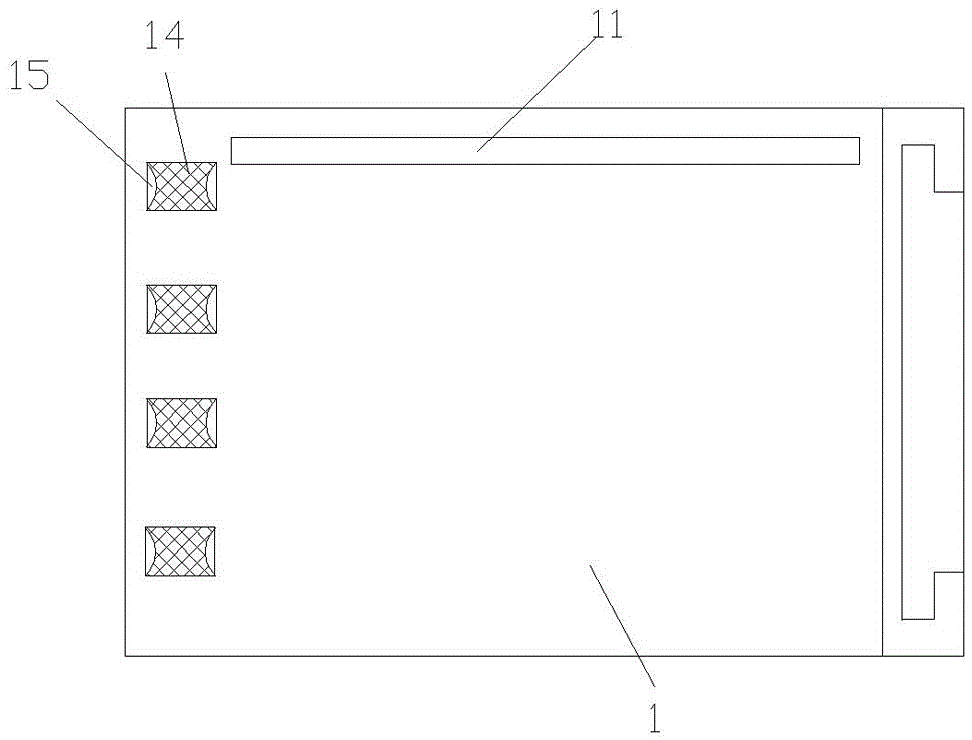

图2为本实用新型盒体结构示意图。

图3为本实用新型支盒结构示意图。

图4为本实用新型餐具结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图4所示，一种拼装式餐盒，包括盒体1和盒盖2，所述盒体1前壁顶部设有卡装槽11，所述卡装槽11贯通盒体1内腔，所述盒盖2穿过卡装槽11卡装在盒体1开口上，所述盒盖2顶面设有推动槽21，所述所述盒体1侧壁装配有支盒3，所述盒体1侧壁和支盒3一端侧壁均设有贯通前壁的装配槽12，所述装配槽12槽壁设有卡槽13，所述支盒3另一端侧壁设有与装配槽12相适配的装配块31，所述装配块31侧壁设有卡块32，针对需要放置食物的数量，可能方便的增加多个支盒3，使得餐盒能够放置更多的食物，同时也能很好的保证支盒3中的菜品不会串味，保证食物口感。

所述支盒3开口内壁设有台阶33，所述台阶33装配有盖板34，所述盖板34侧壁设有橡胶垫35，所述台阶33竖部设有贯通支盒3外壁的贯穿槽36，所述盖板34侧壁设有与贯穿槽36相配的延伸块37，所述贯穿槽36槽底设有凹槽38，所述凹槽38贯通支盒3外壁，所述盖板34能够很好的将支盒3密封，保证支盒3中菜品的温度和新鲜度，食用更加健康。

所述盒体1分布有贯通前后壁的通槽14，所述通槽14槽壁设有卡垫15，所述通槽14中装配有餐具4，所述餐具4包括杆部41和食用部42，所述杆部41底面设有螺孔43，所述食用部42顶面设有螺杆44，所述杆部41与食用部42相旋连接，能够便捷拆装餐具4，使得餐具4可以便捷的放置在通槽14中并且不占用地方，同时能够从通槽14中将餐具4推出然后装配餐具4，方便食用食物。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
