智能腰带的制作方法

本实用新型涉及可穿戴设备，尤其涉及一种智能腰带。

背景技术：

随着可穿戴设备技术的逐步发展，智能手环、智能手表、智能眼镜等一系列智能设备被人们熟知，并被越来越多的人接受，这些智能设备使人们的生活变得更加便利、更加健康，智能腰带进入人们生活也是必然趋势。目前，人们导航的方式主要有手机导航、汽车导航以及最近推出的手电筒导航等，手机导航和手电筒导航均为手持设备，在手持其他物品时方便性较差，而汽车导航不适合步行用户。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种智能腰带，解放用户双手，操作简单，增加导航的便携性。

为了达到上述目的，本实用新型采用的技术方案是：一种智能腰带，包括：

腰带扣，其设置于腰带本体上；

GPS定位机构；

可转动的方向指示机构，其设置于所述腰带扣上；

驱动机构，其用于依据所述GPS定位机构给出的行进方向驱动所述方向指示机构转动；

光源，用于将所述方向指示机构进行投影。

进一步的，所述光源设置于所述方向指示机构靠近所述腰带扣的位置。

进一步的，在垂直于路面的方向上所述光源的设置位置高于所述方向指示机构的设置位置。

进一步的，所述方向指示机构包括：

支撑结构，所述支撑结构为圆柱状，其轴向垂直于所述腰带扣，且中心区域具有容纳空间；

方向指针，其位于所述容纳空间内。

进一步的，还包括：

具有刻度的固定表盘，所述固定表盘叠置于所述支撑结构靠近所述腰带扣的一面，且所述固定表盘与所述支撑结构同轴设置。

进一步的，所述固定表盘上均匀设定4个主刻度、以及4个或8个辅刻度。

进一步的，所述方向指针包括枢接于所述支撑结构上的固定端和可绕所述固定端转动的自由端，所述固定端位于所述支撑结构的轴线上。

进一步的，所述驱动机构包括：

可带动所述方向指示机构转动的联动齿轮；

可驱动所述联动齿轮转动的驱动齿轮；

连接所述联动齿轮与所述驱动齿轮的传动部；

可控制驱动齿轮转动的电机。

进一步的，所述智能腰带还包括语音输出机构，可输出所述行进方向。

进一步的，还包括设置于所述腰带扣上的功能按键，可控制方向指示机构、光源和/或语音输出机构的开闭。

本实用新型的有益效果是：解放用户双手，增加导航使用的便携性与便利性。

附图说明

图1表示本实用新型实施例中智能腰带结构示意图；

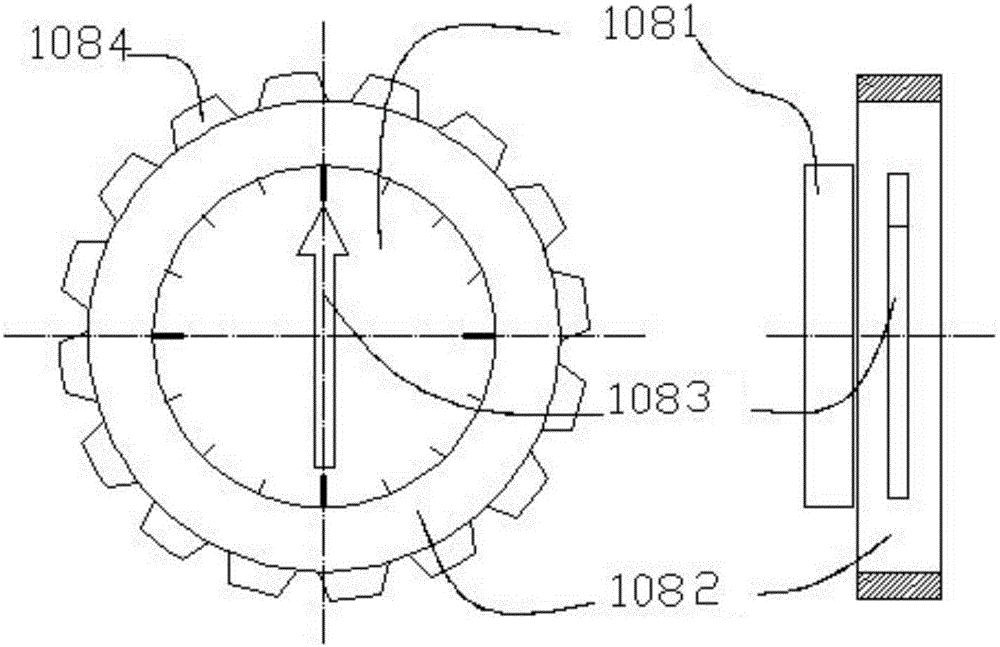

图2表示本实用新型实施例中方向指示机构结构示意图；

图3表示本实用新型实施例中投影机构结构示意图；

图4表示本实用新型实施例中智能腰带工作原理示意图；

图5表示本实用新型实施例中智能腰带操作流程示意图。

具体实施方式

以下结合附图对本实用新型的特征和原理进行详细说明，所举实施例仅用于解释本实用新型，并非以此限定本实用新型的保护范围。

如图1和图2所示，本实施例提供一种智能腰带，包括腰带本体104以及设置于所述腰带本体104上的腰带扣101，还包括：

设置于所述腰带本体104上的GPS定位机构，根据用户当前位置和用户输入的目的地信息生成行进方向；

可转动的方向指示机构，其设置于所述腰带扣101上；

驱动机构，用于根据所述GPS定位机构给出的行进方向驱动所述方向指示机构108转动以指示所述行进方向；

光源3012，用于将所述方向指示机构108进行投影。

本实施例智能腰带的设置可以实现将所述GPS定位机构给出的行进方向通过方向指示机构进行显示并投影，解放用户双手增加用户使用的便携性和便利性，用户通过投影的方式显示GPS定位机构给出的行进方向，简单、直观。

光源3012的设置解放了用户的双手，通过投影于路面的行进方向用户更直观的获得导航信息，简单安全。

本实施例中，所述光源3012设置于所述方向指示机构靠近所述腰带扣的位置，以便于将方向指示机构108进行投影。

为了便于将方向指示机构108投影于路面，在垂直于路面的方向上所述光源3012的设置位置高于所述方向指示机构108的设置位置。

如图3所示，所述光源3012的位置高于所述方向指示机构108的位置，图3中所示“H”为所述光源3012在垂直于路面的方向上与所述方向指示机构108之间的距离，目的是使行进方向的投影能够有效到达路面，H的具体数值可以根据实际需要设定。

本实施例中，智能腰带还包括设置于所述光源3012与所述方向指示机构108之间的光线通道，光源3012发出的光经过所述光线通道照射于所述方向指示机构108以将所述方向指示机构108指示的行进方向投影于路面。光线通道的设置使得光源3012的设置仅将方向指示机构108进行投影而不会有其他的投影以对行进方向产生干扰。

所述方向指示机构108的具体结构形式可以有多种，只要实现指示所述GPS定位机构给出的行进方向即可，本实施例中，所述方向指示机构108包括：

支撑结构1082，所述支撑结构1082为圆柱状，其轴向垂直于所述腰带扣101，且中心区域具有容纳空间；

方向指针1083，其位于所述容纳空间内。

本实施例中，所述支撑结构1082采用透明材料制成。

本实施例中，所述方向指示机构108还包括：

具有刻度的固定表盘1081，所述固定表盘1081叠置于所述支撑结构1082靠近所述腰带扣101的一面，且所述固定表盘1081与所述支撑结构1082同轴设置。

所述固定表盘1081与所述支撑机构1082同轴设置，但是相对于所述支撑机构1082是静止不动的，用于行进方向的辅助指示，具有刻度的所述固定表盘1081的设置便于用户更准确的获得行进的方向信息。

进一步的，所述方向指针1083包括枢接于所述支撑结构1082上的固定端和可绕所述固定端转动的自由端，所述固定端位于所述支撑结构1082的轴线上。

所述方向指针1083与所述固定表盘1081的基准刻度呈一定角度，该角度为GPS定位机构生成的行进方向与基准方向(所述基准方向预设为正北方向，但并不以此为限)的夹角，所述固定表盘1081上共设定4个主刻度、以及4个或8个辅刻度，所述方向指针1083指向的刻度代表行进方向与基准方向的夹角，例如：方向指针1083指向12点钟方向为正方向，行进方向与基准方向的夹角为零，前进即可，所述方向指针1083指向6点钟方向为反方向，需要调头等等。

优选的，所述固定表盘1081采用透明材料制成。

本实施例中，所述驱动机构包括：

可带动所述方向指示机构108转动的联动齿轮1084；

可驱动所述联动齿轮1084转动的驱动齿轮3022；

连接所述联动齿轮1084与所述驱动齿轮3022的传动部3023；

可控制驱动齿轮3022转动的电机3021。

本实施例中，所述腰带扣101采用金属材质或有机材料等制成；腰带本体104通过连接架103与腰带扣101相连，连接架103一端为固定端，一端为活动端，便于腰带的使用。

本实施例中，所述智能腰带还包括：

用于监测用户运动方向的运动方向监测机构；

所述方向指示机构108用于根据所述GPS定位机构生成的行进方向和所述用户运动方向指示用户正确的行进方向。

所述方向指示机构108指示的用户的正确的行进方向结合用户运动方向和GPS定位机构生成的行进方向，判断用户运动方向是否正确，及时通知用户使得用户可以有效的到达目的地，由运动方向监测机构识别使用者运动方向，并将该方向信号传递给方向指示机构108，驱动机构根据所述GPS定位机构生成的行进方向和使用者的运动方向驱动方向指示机构108转动，方向指针1083随着方向指示机构108转动，例如：方向指示机构108显示的行进方向为左转，则方向指针1083指向9点钟方向，方向指示机构108显示的行进方向为右转则指向3点钟方向，在使用者行进过程中，如果使用者运动方向与GPS定位机构生成的行进方向相同，则方向指针1083指向12点钟方向(在使用者运动方向与GPS定位机构生成的行进方向相同时，方向指针1083也可以仅按照GPS定位机构生成的行进方向进行方向指示即可)，如果使用者运动方向与GPS定位机构生成的行进方向相反，则方向指针1083指向6点钟方向(方向指针1083的具体指向可根据实际需要设定)，然后通过光源3012将方向指示机构108指示的行进方向投影到路面，使用者只需根据路面箭头指示行进即可。

所述运动方向监测机构的具体结构形式可以有多种，只要实现用户运动方向的监测即可，本实施例中，所述运动方向监测机构包括：

用于获得用户转向信息的陀螺仪；

用于获得用户速度信息的加速度仪；

用于根据所述转向信息和所述速度信息获得用户运动方向的行进方向获取结构。

本实施例中，所述GPS定位机构包括：

用于存储地图的存储器；

用于获得用户当前位置信息的GPS定位单元；

用于根据所述当前位置信息和所述目的地信息生成行进方向的路径生成单元。

本实施例中，智能腰带还包括用于将所述GPS定位机构给出的行进方向等定位信息传输至移动终端或个人电脑的通讯模块。

所述通讯模块可以通过蓝牙、WiFi或者USB接口等通讯方式使智能腰带可以与手机或PC互联。

通讯模块的设置便于对用户历史行进路径信息的存储，以便用于统计用户行走路程以对用户的运动量进行分析等。

本实施例中，所述智能腰带还包括设置于所述腰带扣101上的触摸显示屏102。触摸显示屏102作为人工交互界面，便于用户的使用。

本实施例中，所述触摸显示屏102可以为触摸LCD(Liquid Crystal Display，液晶显示)或OLED(Organic Light-Emitting Diode，有机电激光显示)屏，使地图显示。

本实施例中，所述智能腰带还包括语音输出机构，可输出方向指示机构108指示的所述行进方向(该行进方向可以是所述GPS定位机构给出的行进方向，也可以是在结合运动方向监测机构监测的用户运动方向后形成的正确的行进方向)。

所述方向指示机构108指示的行进方向可以通过语音播报的方式告知用户。

本实施例中，还包括设置于所述腰带扣101上的功能按键105，可控制方向指示机构108、光源3012和/或语音输出机构的开闭。

所述功能按键105为机械按键，也可采用触摸键，这里不限制。

图4为本实用新型智能腰带工作原理示意图，主要包含GPS定位机构、运动方向监测机构、处理器、触摸显示屏102、方向指示机构108、光源3012及通讯模块等，GPS定位机构、通讯模块及运动方向监测机构均内置在处理器上，运动方向监测机构采用陀螺仪、加速度仪、磁阻芯片等组成，可以识别用户前进方向及转弯动作；通讯模块包括WiFi、蓝牙、物理接口等，可以实现与手机、PC等互联，使数据有效上传保存。

图5为本实用新型智能腰带工作流程图，如图所示，使用本实用新型时，在触摸显示屏102上打开地图导航，选择目的地生成行进方向；

方向指示机构108根据指示所述GPS定位机构给出的行进方向，驱动机构驱动方向指示机构108转动以带动方向指针1083转动；其中，当前点行进方向与基准方向(所述基准方向预设为正北方向)呈一定夹角，比如行进方向为正南方向，即与正北方向呈180°夹角，如果左转则指向9点钟方向，右转则指向3点钟方向；

为了保证使用者有效到达目的地，本实施例智能腰带还包括运动方向监测机构识别使用者运动方向，并将该方向信号传递给驱动机构，此时，方向指示机构108根据所述GPS定位机构给出的行进方向和运动反向信息指示用户正确的行进方向，即将GPS定位机构生成的行进方向与运动方向监测机构监测的用户运动方向做对比，判断用户的运动方向是否与GPS定位机构生成的行进方向相符，并将判断结果通过方向指针1083指示以在用户偏离行走路径正确的行进方向时及时通知用户，例如：使用者运动方向与GPS定位机构给出的行进方向相反，方向指针1083指向6点钟方向，如果使用者运动方向与GPS定位机构给出的行进方向相同，则指针指向12点钟方向。

然后通过光源3012，将所述方向指示机构108指示的行进方向投影到地面，使用者只需根据路面箭头指示行进即可。

需要说明的是，根据GPS定位机构给出的行进方向(或者根据GPS定位机构给出的行进方向和运动方向监测机构监测的运动方向形成的用户的正确的行进方向)驱动电机转动，这一控制方式为现有技术，可以在GPS定位机构输出端设置编码器，在驱动机构输入端设置解码器以使得GPS定位机构输出的信号转化为控制电机转动的控制信号；或者由一处理器将GPS定位机构输出的信号经过预设算法计算后输出控制信号以控制电机转动等，在此不在赘述。

以上所述为本实用新型较佳实施例，需要说明的是，对于本领域普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型保护范围。
