本实用新型涉及一种智能手环,具体是一种高压报警智能手环。
背景技术:
目前,随着现代化科技的进步,空调、电风扇、电磁炉各种家用和工业用电设备相继出现,各种高压电塔、高压电缆覆盖非常广泛,有的在人烟稀少之地,有的在乡村田地,这些防护较简单,很容易造成人员伤亡。
而且,现在电厂电网比较复杂,内部施工时高压线或高压带电设备较多,工作繁忙时经常忽略此问题,导致人员伤亡与设备损坏。
技术实现要素:
本实用新型的目的在于克服现有技术的不足,提供一种利用电磁感应原理,在非接触式的情况下提醒操作者与过路者附近高压情况的一种高压报警智能手环。
本实用新型的技术方案是:一种高压报警智能手环,包括有手环本体,所述手环本体分为安装部手环与连接部手环,所述连接部手环的左右端与安装部手环的左右端卡合连接,所述安装部手环外表面上设置有灯管卡槽,所述灯管卡槽内设置有发光管,所述安装部手环外表面内靠近右端位置设置有蜂鸣器,所述安装部手环内表面内设置有电磁感应线圈,所述安装部手环内表面内设置有接收芯片,所述安装部手环内表面内靠近左端位置设置有震动器,所述连接部手环内表面内设置有电池卡槽,所述电池卡槽内设置有电池。
进一步讲,所述灯管卡槽与发光管均为三个,所述发光管为粉红色、红色、紫色三个颜色。
进一步讲,所述震动器为可调频震动器,所述蜂鸣器为可调频震动器。
进一步讲,所述安装部手环与连接部手环的左右端部均为圆弧结构,所述安装部手环外表面靠近左右端部的位置呈凹陷结构,其厚度为安装震动器位置的安装部手环厚度的1/2。
进一步讲,所述安装部手环外表面靠近左右端的凹陷结构内均设置有圆柱形卡槽与椭圆柱形凸起。
进一步讲,所述圆柱形卡槽内设置有磁铁,所述磁铁上缠绕有金属线圈。
进一步讲,所述连接部手环的内表面靠近左右端部位置呈现有与安装部手环外表面左右端面相同的凹陷结构,所述连接部手环内表面靠近左右端部位置的凹陷结构内均设置有圆柱形凸起与椭圆柱形孔。
进一步讲,所述圆柱形凸起为金属柱,所述圆柱形凸起、椭圆柱形孔与圆柱形卡槽、椭圆柱形凸起卡合连接。
进一步讲,所述电池与圆柱形凸起电连接,所述磁铁上的金属线圈与接收芯片电连接,所述接收芯片与蜂鸣器、发光管、震动器、电磁感应线圈电连接。
本实用新型所产生的有益效果是:本实用新型内设置有电磁感应线圈,电磁感应线圈能够快速、准确的感应到周围是否存在高压电器设备,电磁感应线圈感应到周围设有高压设备时,其会传递信号于接收芯片,接受芯片会处理判断高压的情况通过蜂鸣器与发光管、震动器三方面提醒使用者,发光管有三种颜色,粉红色、红色、紫色,如果使用者距离高压设备越来越近的话发光管三种颜色会依次亮起,而且蜂鸣器与震动器的蜂鸣频率、震动频率会越来越急促,来提醒使用者距离高压设备越来越近非常的危险。
而且,连接部手环与安装部手环通端部卡合连接,非常牢固,圆柱形凸起与圆柱形卡槽、磁铁吸附卡合连接,更加结实,可以放心做一些剧烈运动,电池的正负极与磁铁上线圈正负极顺应连接,只会增强磁铁的吸附效果,电池为可拆除方式安装,方便更换电池。
本实用新型减少高压设备带来的人员伤亡,减少操作者在操作间的人身危害与设备损失。
附图说明
图1为本实用新型正视连接结构图。

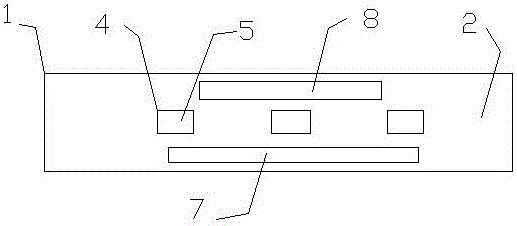

图2为本实用新型顶视结构示意图。
图3为本实用新型连接部手环内侧顶视与正视结构示意图。
图4为本实用新型安装部手环左右端部内侧顶视结构示意图。
图1中,1、手环本体 2、安装部手环 3、连接部手环 4、灯光卡槽 5、发光管 6、蜂鸣器 7、电磁感应线圈 9、震动器 10、电池卡槽 11、电池。
图2中,1、手环本体 2、安装部手环 4、灯光卡槽 5、发光管 7、电磁感应线圈 8、接收芯片。
图3中,3、连接部手环 10、电池卡槽 11、电池 15、圆柱形凸起 16、椭圆柱形孔。
图4中,2、安装部手环 12、圆柱形卡槽 13、椭圆柱形凸起 14、磁铁。
具体实施方式
下面结合实施例对本实用新型技术方案进一步说明:
实施例1:
如图1所示:一种高压报警智能手环,包括有手环本体1,所述手环本体1分为安装部手环2与连接部手环3,所述连接部手环3的左右端与安装部手环2的左右端卡合连接,所述安装部手环2外表面上设置有灯管卡槽4,所述灯管卡槽4内设置有发光管5,所述安装部手环2外表面内靠近右端位置设置有蜂鸣器6,所述安装部手环2内表面内设置有电磁感应线圈7,所述安装部手环2内表面内设置有接收芯片8,所述安装部手环2内表面内靠近左端位置设置有震动器9,所述连接部手环3内表面内设置有电池卡槽10,所述电池卡槽10内设置有电池11。
进一步讲,所述灯管卡槽4与发光管5均为三个,所述发光管5为粉红色、红色、紫色三个颜色。
进一步讲,所述震动器9为可调频震动器,所述蜂鸣器6为可调频震动器。
进一步讲,所述安装部手环2与连接部手环3的左右端部均为圆弧结构,所述安装部手环2外表面靠近左右端部的位置呈凹陷结构,其厚度为安装震动器位置的安装部手环2厚度的1/2。
进一步讲,所述安装部手环2外表面靠近左右端的凹陷结构内均设置有圆柱形卡槽12与椭圆柱形凸起13。
进一步讲,所述圆柱形卡槽12内设置有磁铁14,所述磁铁14上缠绕有金属线圈。
进一步讲,所述连接部手环3的内表面靠近左右端部位置呈现有与安装部手环2外表面左右端面相同的凹陷结构,所述连接部手环3内表面靠近左右端部位置的凹陷结构内均设置有圆柱形凸起15与椭圆柱形孔16。
进一步讲,所述圆柱形凸起15为金属柱,所述圆柱形凸起15、椭圆柱形孔16与圆柱形卡槽12、椭圆柱形凸起13卡合连接。
进一步讲,所述电池11与圆柱形凸起15电连接,所述磁铁14上的金属线圈与接收芯片8电连接,所述接收芯片8与蜂鸣器6、发光管5、震动器9、电磁感应线圈7电连接。
本实用新型在使用时:本实用新型在使用时,使安装部手环卡合在手腕上,使连接部手环的左右端部与安装部手环的左右端部叠加卡合,确保连接部手环的左右端部与安装部手环的左右端部正确卡合连接,以免影响磁铁的磁性,第一次使用,使用者可以佩戴完全后接近高压设备试用下,使用本实用新型确保蜂鸣器朝向使用者身体的方向,以免在嘈杂环境影响蜂鸣器的声音传递,当使用者距离高压带电设备越来越近时,发光管会依次亮起粉红色发光管、红色发光管、紫色发光管,从光学角度给予使用者于提醒,而且蜂鸣器的鸣叫频率与震动器的震动频率会越来越急促,从声音和动感上来提醒使用者危险越来越近。
本实用新型能够从光学、声学、动感学三方面提醒使用者,距离高压设备越来越近,注意避让,有效的减少高压带电设备对人身的危害,减少高压设备的损坏。
