一种音乐慢跑鞋的制作方法

本实用新型涉及一种鞋，特别涉及一种音乐慢跑鞋。

背景技术：

鞋子是日常生活中不可或缺的必需品，因应不同的功效及外型，市面上有各式各样琳琅满目的种类。随着功能型鞋子的不断完善发展，人们对于鞋子的追求不再仅满足于穿着舒适和足部保护的方面，对于鞋子的娱乐方面的要求也越来越高。慢跑是人们热爱的健身运动之一，慢跑过程中跑步者常常会携带音乐播放器以播放音乐进行情绪放松，然而慢跑运动过程中，跑步者通常喜欢轻装运动，音乐播放器通常无处收纳，携带不便。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种结构简单，具有音乐播放功能，提高娱乐效果的音乐慢跑鞋。

为实现上述技术问题，本实用新型采取的解决方案为：一种音乐慢跑鞋，包括鞋底和设于鞋底上的鞋面，还包括控制模块、电源模块、充电模块、音乐存储单元、无线通讯模块、按钮开关、扬声器和音量调节旋钮，电源模块为控制模块提供电源，充电模块受控于控制模块，控制模块可控制充电模块为电源模块提供充电，所述音乐存储单元与控制模块的数据端连接，所述控制模块可通过无线通讯模块与移动终端实现数据交互，所述按钮开关、音量调节旋钮分别与控制模块连接，所述扬声器受控于控制模块；所述控制模块、电源模块、充电模块、音乐存储单元和无线通讯模块集成设为控制盒，控制盒设于鞋底的足弓部上；所述鞋面的后侧面上设有音响盒，所述音响盒设有圆柱轴，所述圆柱轴内设有圆柱腔，所述按钮开关设于圆柱腔内，所述扬声器设于圆柱腔内位于按钮开关的上方，所述圆柱腔内位于扬声器与按钮开关之间设有弹性隔板，所述扬声器能够沿圆柱腔的腔壁滑动；所述音响盒内设有环绕圆柱轴的环形腔，所述音量调节旋钮为环形调节旋钮，所述音量调节旋钮套设于环形腔内，音量调节旋钮以圆柱轴为中心轴进行旋转调节。

进一步的是：所述无线通讯模块为蓝牙模块。

进一步的是：还包括蓝牙耳机，所述控制模块通过无线通讯模块与蓝牙耳机实现数据交互，在不想扬声器外放影响他人的时候，可直接进行蓝牙耳机播放。

进一步的是：还包括LED灯，所述LED灯设于鞋底的侧边缘上，所述LED灯受控于控制模块，控制模块可控制LED灯进行闪光效果，提高鞋子炫彩效果，同时提高跑步者的标注性，提升夜跑安全性。

进一步的是：所述鞋底的下表面还设有圆柱止滑凸起。

通过采用前述技术方案，本实用新型的有益效果是：如上所述设计的音乐慢跑鞋，音乐存储单元中可以存储使用者喜欢的音乐曲目，控制模块可以控制扬声器进行相应曲目的播放，而且控制模块能够通过无线通讯模块与移动终端进行数据交互，则通过移动终端（如手机）可以对控制模块进行参数设置、存储曲目更换存储等操作；同时，鞋面上设置有音响盒，音响盒中按压扬声器可以使得弹性隔板形变凹陷，凹陷的弹性隔板会使得按钮开关启动，然后弹性隔板在自身形变下使得扬声器回复原位，而控制开关接收到按钮开关的启动信息时，根据启动信息给出对应的操作控制，如一下按压为扬声器开启，一下延伸按压是曲目更换，两下连续按压为扬声器关闭，三下连续按压可将播放转移至移动端（如手机/蓝牙耳机），并且音乐播放过程中，可以旋转音量调节旋钮使其以圆柱轴为中心轴进行旋转调节，控制模块根据音量调节旋钮的操作对扬声器的音乐播放音量进行调节，因此，音响盒结构设计简单合理，能够有效实现音乐播放效果和控制，则使用者在外出运动时，可以不携带任何移动终端也能够得到音乐娱乐享受，实用性高；因此，所述音乐慢跑鞋结构简单，具有音乐播放功能，提高娱乐效果，实用性强。

附图说明

图1是本实用新型实施例的结构示意图。

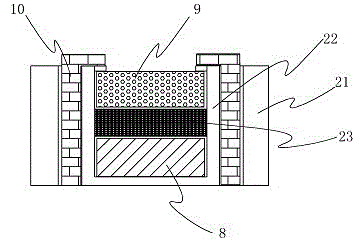

图2是本实用新型实施例的音响盒的结构示意图。

图3是本实用新型实施例的原理框图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

参考图1至图3，本实用新型实施例揭示的是，一种音乐慢跑鞋，包括鞋底1和设于鞋底上的鞋面2，还包括控制模块3、电源模块4、充电模块5、音乐存储单元6、无线通讯模块7、按钮开关8、扬声器9和音量调节旋钮10，电源模块4为控制模块3提供电源，充电模块5受控于控制模块3，控制模块3可控制充电模块5为电源模块4提供充电，所述音乐存储单元6与控制模块3的数据端连接，所述控制模块3可通过无线通讯模块7与移动终端实现数据交互，所述无线通讯模块7为蓝牙模块，所述按钮开关8、音量调节旋钮10分别与控制模块3连接，所述扬声器9受控于控制模块；所述控制模块3、电源模块4、充电模块5、音乐存储单元6和无线通讯模块7集成设为控制盒，控制盒设于鞋底1的足弓部上；所述鞋面2的后侧面上设有音响盒21，所述音响盒21设有圆柱轴22，所述圆柱轴22内设有圆柱腔，所述按钮开关8设于圆柱腔内，所述扬声器9设于圆柱腔内位于按钮开关8的上方，所述圆柱腔内位于扬声器9与按钮开关8之间设有弹性隔板23，所述扬声器9能够沿圆柱腔的腔壁滑动；所述音响盒21内设有环绕圆柱轴22的环形腔，所述音量调节旋钮10为环形调节旋钮，所述音量调节旋钮10套设于环形腔内，音量调节旋钮10以圆柱轴22为中心轴进行旋转调节。

还包括蓝牙耳机11，所述控制模块3通过无线通讯模块7与蓝牙耳机11实现数据交互，在不想扬声器9外放影响他人的时候，可直接进行蓝牙耳机11播放。

还包括LED灯12，所述LED灯12设于鞋底的侧边缘上，所述LED灯12受控于控制模块3，控制模块3可控制LED灯12进行闪光效果，提高鞋子炫彩效果，同时提高跑步者的标注性，提升夜跑安全性。

综上所述设计的音乐慢跑鞋，结构简单，具有音乐播放功能，提高娱乐效果，实用性强。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
