一种可晃动的双镶口吊坠的制作方法

文档序号:12204658阅读:675来源:国知局
一种可晃动的双镶口吊坠的制作方法与工艺

本实用新型涉及一种珠宝首饰,尤其是指一种特殊的可晃动的双镶口吊坠。



背景技术:

现有技术中的吊坠,多数情况下挂件本体是和吊坠的框体固定连接在一块儿的,缺乏灵动效果。虽然市面上也有挂件可在一定程度上晃动的吊坠,但是结构较为简单,造型缺乏美感,整体的晃动效果较差。



技术实现要素:

为了解决上述技术问题,本方案公开了一种可晃动的双镶口吊坠,包括框体及挂件,挂件两端分别连接一扣环,挂件的重心位于两个扣环连线的中点,框体上固定设置有与所述扣环相对应的悬挂环,悬挂环与所述扣环相扣,所述挂件由镶口和镶嵌物组成,所述镶口由左镶口和右镶口组成,左镶口与右镶口间通过一连接片固定相连,左镶口和右镶口处于同一平面上。

进一步的,所述左镶口的左侧与一所述扣环固定相连,所述右镶口的右侧与另一所述扣环固定相连,两个所述扣环处于同一平面上,扣环所处平面与镶口所处平面平行。

进一步的,所述镶口上设置有固定所述镶嵌物的爪,所有的爪相对于两个所述镶口连线的中点呈中心对称。

进一步的,每个所述镶口上有三个爪且均匀分布于镶口上,每一镶口上的爪相对于过该镶口中心且与两所述扣环的连线垂直的直线对称。

进一步的,该吊坠在佩戴状态下,所述镶嵌物分别镶嵌于两个所述镶口中,所述连接片可部分或全部隐藏于镶嵌物后面。

进一步的,该吊坠在佩戴状态下,所述框体的底部设有开口朝下的内凹部,所述悬挂环固定于该内凹部内。

进一步的,该吊坠在佩戴状态下,所述悬挂环完全位于所述内凹部内,与所述左镶口相连的扣环的左部和底部都位于内凹部之内,与所述右镶口相连的扣环的右部和底部都位于内凹部之内。

进一步的,该吊坠在佩戴状态下,所述框体上设有穿链位,该穿链位位于框体的顶端。

进一步的,该吊坠在佩戴状态下,所述框体呈倒”V”状,悬挂环位于框体底部的两端,且悬挂环所处平面垂直于框体所处平面。

这种吊坠不仅样式新颖、造型独特,同时挂件还可根据人体心脏跳动的频率,灵活跳动。

附图说明

下面结合附图详述本实用新型的具体结构

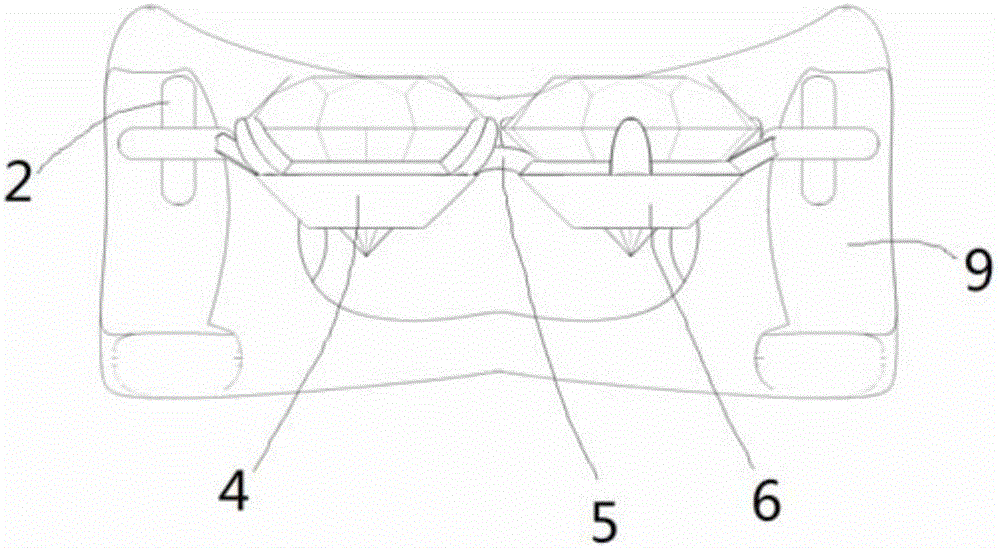

图1为本实用新型可晃动的双镶口吊坠的主视图;

图2为本实用新型可晃动的双镶口吊坠的仰视图;

图3为本实用新型可晃动的双镶口吊坠的左视图;

图4为本实用新型可晃动的双镶口吊坠的右视图;

图5为本实用新型可晃动的双镶口吊坠的后试图;

图6为本实用新型可晃动的双镶口吊坠的俯视图。

其中,包括框体1、悬挂环2、扣环3、左镶口4、连接片5、右镶口6、爪7、镶嵌物8、内凹部9、穿链位10。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果,以下结合实施方式并配合附图详予说明。

结合图1至图6,一种可晃动的双镶口吊坠,包括框体1及挂件,挂件两端分别连接一扣环3,挂件的重心位于两个扣环3连线的中点,框体1上固定设置有与所述扣环3相对应的悬挂环2,悬挂环2与所述扣环3相扣,所述挂件由镶口和镶嵌物8组成,所述镶口由左镶口4和右镶口6组成,左镶口4与右镶口6间通过一连接片5固定相连,左镶口4和右镶口6处于同一平面上。扣环3和悬挂环2相扣的设计,使得挂件整体可在一定程度上相对于框体1晃动。同时两个镶口及其镶嵌物8的设计,可使挂件的造型更为精致美观,增强灵动的效果。不过,当将镶及镶嵌物8设计为两个时,就必须通过合理设计两镶之间的相对位置关系来保证挂件的重心位于两个扣环3连线的中心上,以保证挂件的晃动效果。

优选的,所述左镶口4的左侧与一所述扣环2固定相连,所述右镶口6的右侧与另一所述扣环2固定相连,两个所述扣环2处于同一平面上,扣环2所处平面与镶口所处平面平行。这种设计也是为了保证挂件的重心能处于两个扣环连线的中点处。两个镶口首先必须是在一个平面内,同时两个扣环也必须是在同一个平面内,以保证镶嵌物的晃动效果。与此同时,镶嵌物8本身也必须适合镶口和扣环所形成的这种结构。镶嵌物8的腰部直接与镶口接触,而这个腰部具体是在镶嵌物哪儿,或者说该接触的腰部距离镶嵌物8顶部或者底部的具体距离,则需要根据实际镶嵌物8与镶口之间的配合关系来进行调整。反正,最终都得以整个挂件的重心位于两个扣环2连线的中点来进行调整。

优选的,所述镶口上设有固定所述镶嵌物8的爪7,所有的爪相对于两个所述镶口连线的中点呈中心对称。镶口上爪7的设计,其目的自然是为了固定镶嵌物8,不然,单单只是依靠镶口自身很难保证一段时间后镶嵌物8依旧不脱落。同时,各个爪7呈中心分布的设计,自然也是为了控制各个爪7的重心位置。当各个爪7相对于两个扣环2的连线呈中心对称时,各个爪7的重心便就落在了两个扣环2连线的中心处了。进而达到控制整个挂件的重心位于两个扣环连线的中点的目的。

优选的,每个所述镶口上有三个爪且均匀分布于镶口上,每一镶口上的爪相对于过该镶口中心且与两所述扣环2的连线垂直的直线对称。同样,这种结构的设计也是为了控制爪的中心分布,是在保证所有爪呈中心对称的情况下,更为具体的一种实施方式。每一镶口上的爪相对于过该镶口中心且与两所述扣环2的连线垂直的直线对称,即意味着其中一个镶口的爪在两扣环连线的一侧为两个,两扣环连线的另一侧爪为1个,另一个镶口上爪的分布则完全相反,从而平衡重心,达到预期的晃动效果。

优选的,吊坠在佩戴状态下,所述镶嵌物8分别镶嵌于两个所述镶口中,所述连接片5部分或全部隐藏于镶嵌物8后面。

优选的,吊坠在佩戴状态下,所述框体1的底部设有开口朝下的内凹部9,所述悬挂环2固定于该内凹部9内,且悬挂环2完全位于所述内凹部9内,与所述左镶口4相连的扣环的左部和底部都位于内凹部9之内,与所述右镶口6相连的扣环的右部和底部都位于内凹部9之内。

优选的,吊坠在佩戴状态下,所述框体1上设有穿链位10,该穿链位10位于框体1的顶端。有了这个穿链位10的设计,可以穿上金属链条或者是绳索类,进而佩戴于脖子上。

优选的,吊坠在佩戴状态下,所述框体1呈倒”V”状,悬挂环2位于框体1底部的两端,且悬挂环2所处平面垂直于框体1所处平面。独特的倒“V”形设计不仅仅是为了更为美观的造型,同时还便于挂件位置的布置,利用关键自身的形状特点,与框体1相连后,便可将倒“V”的口部封住,形成一个闭合的吊坠。

这种吊坠不仅样式新颖、造型独特,同时挂件还可根据人体心脏跳动的频率,灵活跳动。

此处,上、下、左、右、前、后只代表其相对位置而不表示其绝对位置。

以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利保护范围内。
