便携式工程造价预算工具存放装置的制作方法

本实用新型涉及一种展示架，具体涉及便携式工程造价预算工具存放装置。

背景技术：

工程造价的直意就是工程的建造价格。工程计价的三要素：量、价、费。广义上工程造价涵盖建设工程造价，公路工程造价，水运工程造价、铁路工程造价，水利工程造价，电力工程造价，通信工程造价，航空航天工程造价等。工程造价是指进行某项工程建设所花费的全部费用，其核心内容是投资估算、设计概算、修正概算、施工图预算、工程结算、竣工决算等等。工程造价的主要任务：根据图纸、定额以及清单规范，计算出工程中所包含的直接费（人工、材料及设备、施工机具使用）、企业管理费、措施费、规费、利润及税金等等。因而早工程造价过程中，需要编制项目各阶段造价文件，如：投资估算、设计概算、修正概算、施工图预算、招标控制价（工程量清单预算）、投标报价、工程结算、竣工决算等。

为满足生产、生活的需要而建造的房屋及其附属工程称为建筑工程。人们对拟建房屋及其附属工程在建造前，对其所需要的物化劳动和活劳动的消耗都得事先加以计算，以衡量自己有没有力量去建造它。因此，根据拟建建筑工程的设计图纸、建筑工程预算定额、费用定额（即间接费定额）、建筑材料预算价格以及与其配套使用的有关规定等，预先计算和确定每个新建、扩建、改建和复建项目所需全部费用的技术经济文件，则称为建筑工程预算。

而建筑工程预算对于整个施工计划的顺利进行显得尤为重要，但现有技术中，建筑工程预算的展示均需要通过PPT等方式进行讲解，当在讲解过程中，听讲人员出现疑问时，通常只能口述，无法形象的展示解决问题的方法，存在不便于展示预算数据的问题，无法及时反映和讲解实际施工过程中出现的新预算情况，导致预算数据不准确。

并且现有技术中，工程预算进行展示的地方不一定有展示的条件，为了解决该问题，需要自带展示用设备，如投影仪、幕布、摄像机、支架等，现有技术中，由于上述设备均是分开携带，容易弄丢或忘记携带部分零配件，进而导致展示不成功。并且，如果采用工具箱直接盛装，容易导致投影仪、摄像机、支架等配件之间发生摩擦碰撞，影响其使用寿命，而移动过程中一起设备之间的稳定性不高，不便于携带。

技术实现要素：

本实用新型所要解决的技术问题是：现有工具箱直接盛装容易导致仪器设备在移动过程中发生位移而碰撞，影响使用寿命，且不便于携带，目的在于提供解决上述问题的便携式工程造价预算工具存放装置。

本实用新型通过下述技术方案实现：

便携式工程造价预算工具存放装置，包括顶端具有开口的箱体，通过隔板将箱体内部分隔成的支架和幕布放置框、投影仪和摄像机安装框和资料放置框；

箱体其中一侧壁上设置触摸屏设备安装框，邻近该触摸屏设备安装框位置处设置有手写板，在与触摸屏设备安装框相同的侧壁上还设置有投影仪安装区，该触摸屏设备安装框相同的侧壁上还设置有保护挡板，邻近触摸屏设备安装框和手写板的位置处设置有摄像机支架安装槽；

所述箱体上还设置有围绕保护挡板所在侧面以及底面和顶部开口一周设置的环形手提绳，所述环形手提绳为两根，分别设置在保护挡板的两侧；环形手提绳在箱体底面上进行固定，环形手提绳在保护挡板相对的侧面上也进行固定；且环形手提绳上设置有收放扣。

本实用新型通过两根环形手提绳的设置，能极大地保证移动过程中箱体内部的稳定性，避免箱体内设备的晃动，同时，该环形手提绳的设置，能极大地扩展携带的方式，如手提式或背包式，携带更加方便。

本实用新型通过优化箱体结构，能够将所有展示用设备集合在一个箱体内，避免展示用设备忘记携带或展示后弄丢的情况发生，十分便于整理携带。

同时该展示设备同时集合有手写板和触摸屏设备安装框，能同时展示手写内容和触摸屏设备中显示的内容，使显示更加完整，更好地便于展示人员的展示，展示效果更加突出。

进一步，邻近所述手写板位置处还设置有工具放置抽屉。

为率达到更好地保护作用，所述箱体上具有开口的顶面也铰接有保护板。

为了能使手提时更加稳定，所述保护板的铰接端与保护挡板的铰接端位于箱体的对角线上，所述保护板的自由端上还设置有限制两根环形手提绳相互靠近的挡扣。

本实用新型与现有技术相比，具有如下的优点和有益效果：

1、本实用新型通过两根环形手提绳的设置，能极大地保证移动过程中箱体内部的稳定性，避免箱体内设备的晃动，同时，该环形手提绳的设置，能极大地扩展携带的方式，如手提式或背包式，携带更加方便；

2、本实用新型通过优化箱体结构，能够将所有展示用设备集合在一个箱体内，避免展示用设备忘记携带或展示后弄丢的情况发生，十分便于整理；本实用新型中该展示设备同时集合有手写板和触摸屏设备安装框，能同时展示手写内容和触摸屏设备中显示的内容，使显示更加完整，更好地便于展示人员的展示，展示效果更加突出；

3、本实用新型结构简单、操作方便，非常适合推广应用。

附图说明

此处所说明的附图用来提供对本实用新型实施例的进一步理解，构成本申请的一部分，并不构成对本实用新型实施例的限定。在附图中：

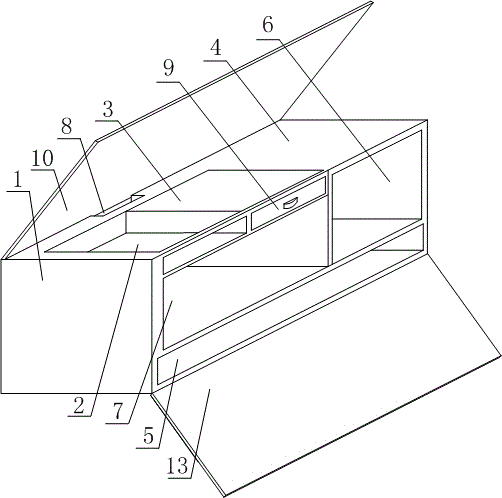

图1为本实用新型的结构示意图一。

图2为本实用新型的结构示意图二。

附图中标记及对应的零部件名称：

1-箱体，2-触摸屏设备安装框，3-手写板，4-投影仪安装区，5-支架和幕布放置框，6-投影仪和摄像机安装框，7-资料放置框，8-摄像机支架安装槽，9-工具放置抽屉，10-保护挡板，11-环形手提绳，12-收放扣，13-保护板，14-挡扣。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本实用新型作进一步的详细说明，本实用新型的示意性实施方式及其说明仅用于解释本实用新型，并不作为对本实用新型的限定。

实施例1

如图1和图2所示，本实用新型便携式工程造价预算工具存放装置，包括顶端具有开口的箱体1，通过隔板将箱体1内部分隔成的支架和幕布放置框5、投影仪和摄像机安装框6和资料放置框7；

箱体1其中一侧壁上设置触摸屏设备安装框2，邻近该触摸屏设备安装框2设置有手写板3，在与触摸屏设备安装框2相同的侧壁上还设置有投影仪安装区4，该触摸屏设备安装框2相同的侧壁上还设置有保护挡板10，邻近触摸屏设备安装框2和手写板3的位置处设置有摄像机支架安装槽8；

所述箱体1上还设置有围绕保护挡板10所在侧面以及底面和顶部开口一周设置的环形手提绳11，所述环形手提绳11为两根，分别设置在保护挡板10的两侧；环形手提绳11在箱体1底面上进行固定，环形手提绳11在保护挡板10相对的侧面上也进行固定；且环形手提绳11上设置有收放扣12。

实施例2

本实施例与实施例1的区别在于，本实施例中优化了各部件的具体结构，具体设置如下：

邻近所述手写板3位置处还设置有工具放置抽屉9。

所述箱体1上具有开口的顶面也铰接有保护板13。

所述保护板13的铰接端与保护挡板10的铰接端位于箱体1的对角线上，所述保护板13的自由端上还设置有限制两根环形手提绳11相互靠近的挡扣14。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
