一种特种行业适用的安全鞋的制作方法

本实用新型涉及安全鞋技术领域。

背景技术：

PU（polyurethane）是聚氨基甲酸酯，简称聚氨酯，它是一种高分子材料。聚氨酯是一种新兴的有机高分子材料，被誉为“第五大塑料”，因其卓越的性能而被广泛应用于国民经济众多领域。

TPU(Thermoplastic polyurethanes)名称为热塑性聚氨酯弹性体橡胶。主要分为有聚酯型和聚醚型之分，它硬度范围宽（60HA-85HD）、耐磨、耐油，透明，弹性好，在日用品、体育用品、玩具、装饰材料等领域得到广泛应用，无卤阻燃TPU还可以代替软质PVC以满足越来越多领域的环保要求。

导电线为采用绦纶聚脂纤维短纤与绦纶聚脂纤维长纤两种材料与高科技抗静电材料合捻生产的绦纶SP线、绦纶缝纫线、高强缝纫线、特多龙缝纫线。

改性PC是将石油化工企业生产出的大批量通用树脂通过物理的、化学的、机械的方法，改善或增加其功能，在电、磁、光、热、耐老化、阻燃、机械性能等方面达到特殊环境条件下使用的功能。改性PC是涉及面广、科技含量高、能创造巨大经济效益的一个塑料产业领域。

随着科学地不断进步发展，在许多特种行业由于设备或工作条件等原因，对安全防护用品有着特殊的要求，如消防员处理一些火灾、化学品泄漏等事故时，对其鞋子的防静电、耐腐蚀、抗砸、防刺穿等特性有着严格的要求；再如安检员安全检查的工作对鞋子有着防静电、耐腐蚀、抗砸、防刺穿且不含有金属等要求；又如实验室或医院的相关人员进行核磁共振及放射性仪器使用时对鞋子有着防静电、不含有金属等要求；又如涉及炸药、氢气等危险化学品相关行业对鞋子的防静电、耐腐蚀等性能有着严格的要求。但现有的鞋子难以满足这些要求。

技术实现要素：

本实用新型提供一种特种行业适用的安全鞋，具有防静电、耐腐蚀、抗砸、防刺穿，能满足消防、安全检查、电磁相关行业、危险化学品相关行业等特殊行业要求的特点。

本实用新型提供的一种特种行业适用的安全鞋，包括鞋帮10和鞋底20，其特征在于，还包括：

内衬于所述鞋帮10的内里11；

位于所述鞋底20上的中底25；

位于所述中底25上的非金属防护层21；

位于所述防护层21上的垫层22；

位于鞋体前端，且位于鞋帮10与所述内里11之间的非金属包头12；

位于所述包头12与所述内里11之间的垫片13；

位于所述鞋底20下表面的防滑纹或防滑凸点23；

所述内里11缝在或粘在所述鞋帮10内部，所述非金属防护层21粘结在所述中底25上，所述中底25粘接在所述鞋底20上，所述非金属包头12固定在所述中底25上，所述垫片13至少边缘粘结于所述内里11、所述鞋帮10和所述非金属包头12，且所述垫片13与所述非金属包头12搭接长度不小于10mm；

所述鞋底20和所述中底25中均具有导电结构；所述垫层22与人体足部接触的部位及所述非金属防护层21均缝纫有导电线24且连通，所述导电线24与所述鞋底20和所述中底25的导电结构也连通；所述鞋底20为PU材料或TPU材料，所述中底25为PU材料，其密度小于鞋底20；所述鞋底20厚度不小于2mm，所述中底25厚度不小于4mm。

优选地，所述防护层21为芳纶材料或玻璃纤维材料。

优选地，所述鞋帮10材质为牛皮。

优选地，所述垫片13为橡胶片。

优选地，所述包头12材料为改性PC材料。

优选地，所述鞋底20中的导电结构为分散在鞋底20材料中的导电剂。

优选地，所述导电剂为抗静电剂。

本实用新型所述技术方案所产生的有益效果为：

本实用新型提供的特种行业适用的安全鞋，具有防静电、耐腐蚀、抗砸、防刺穿的功能且鞋中没有金属，不会引起电磁感应，能满足消防、安全检查、电磁相关行业、危险化学品相关行业等特殊行业要求。

附图说明

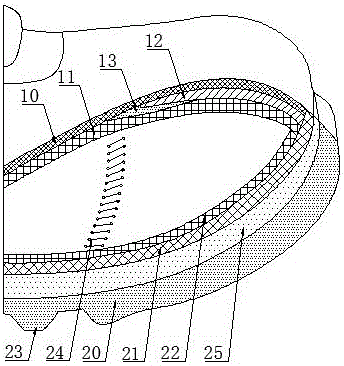

图1是本实用新型的示意图；

图2是本实用新型的局部示意图。

上述附图中标记对应关系为：10鞋帮；11内里；12包头；13垫片；20鞋底；21防护层；22垫层；23防滑凸点；24导电线；25中底。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

参考附图1和附图2，本实用新型提供的一种特种行业适用的安全鞋，包括鞋帮10和鞋底20，同时还包括：

内衬于所述鞋帮10的内里11，即内里11紧贴在所述鞋帮10内部，内里11为无纺布材料，透气且有较好的隔热效果和舒适性，能有效防止足部磨伤；

位于所述鞋底20上的中底25；

位于所述中底25上的非金属防护层21，防护层21能起到防刺穿的效果，非金属防护层21材质柔软，不会影响足部动作，隔热效果好，能有效防止足部烫伤，同时透气性强，舒适度高；

位于所述防护层21上的垫层22，其作用是防止足部直接接触并破坏非金属防护层21，同时可以取出，便于清洁，又能防止足部与防护层21的摩擦，有效防止足部磨伤；

位于鞋体前端，且位于鞋帮10与所述内里11之间的非金属包头12，包头12能起到防砸、保护足尖的作用，同时非金属包头12质量较轻，能有效减轻足部、腿部的负担；

位于所述包头12与所述内里11之间的垫片13，由于包头12具有一定厚度，设置垫片13的主要作用是在包头12与鞋帮10之间起过渡作用，防止足部磨伤，同时在包头12被砸时也能起到一定的缓冲作用；

位于所述鞋底20下表面的防滑纹或防滑凸点23，其作用是使鞋底20更好的与地面接触，增强鞋的防滑性能，由于消防或安检工作会经常遇到湿滑地面，防滑性能十分重要；

所述内里11缝在或粘在所述鞋帮10内部，所述非金属防护层21粘结在所述中底25上，所述中底25粘接在所述鞋底20上，所述非金属包头12固定在所述中底25上，所述垫片13至少边缘粘结于所述内里11、所述鞋帮10和所述非金属包头12，且所述垫片13与所述非金属包头12搭接长度不小于10mm；

所述鞋底20和所述中底25中均具有导电结构；所述垫层22与人体足部接触的部位及所述非金属防护层21均缝纫有导电线24且连通，所述导电线24与所述鞋底20和所述中底25的导电结构也连通。其主要作用是防静电，由于鞋底20导电性能不能满足要求，故在鞋20底中加设导电结构，所述导电结构与地面接触。人体的静电通过足部传递至与足部接触的导电线24，再由导电线24传递至中底25的导电结构，再由中底25的导电结构传递至鞋底20的导电结构，由鞋底20的导电结构传递至地面，从而起到防止静电的作用，一些与油气、危险化学品、电磁、放射性物质等接触的特殊行业对鞋的防静电效果有着严格的要求。

所述鞋底20为PU材料或TPU材料，所述中底25为PU材料，其密度小于鞋底20；所述鞋底20厚度不小于2mm，所述中底25厚度不小于4mm。PU材料即聚氨酯材料，TPU材料即热塑性聚氨酯弹性体材料，具有良好的耐磨和耐腐蚀性，同时也具有较好的隔热性能，能保护足部不受酸碱等化学品的危害。所述中底能起到很好的缓冲减震作用，能防止急速停止时，足部相对鞋底20滑动，防止跌倒，保证人的安全，同时有效减轻鞋底20重量，减轻足部负担。

所述防护层21为芳纶材料或玻璃纤维材料，其材质柔软，不会影响足部动作，隔热效果好，能有效防止足部烫伤，同时透气性强，舒适度高。

所述鞋帮10材质为牛皮，牛皮具有良好的耐腐蚀性和透气性，油浸牛皮还具有较强的防火性能，能较好地保护足部。

所述垫片13为橡胶片，橡胶片质软，能有效防止足部磨伤，同时有较强的抗冲击性，能较好保护足部。

所述包头12材料为改性PC材料，其质量较轻，在保证包头12性能的同时，能大大减轻鞋体重量，减轻足部负担。

所述鞋底20中的导电结构为分散在鞋底20材料中的导电剂，鞋底20与地面接触时，能直接将静电导入地面。

所述导电剂为抗静电剂。

本实用新型提供的特种行业适用的安全鞋，具有防静电、耐腐蚀、抗砸、防刺穿的功能功能且鞋中没有金属，不会引起电磁感应，能满足消防、安全检查、电磁相关行业、危险化学品相关行业等特殊行业要求。

本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
