笔盒的制作方法

文档序号:12687179阅读:1143来源:国知局
笔盒的制作方法与工艺

本实用新型涉及一种文具,且特别涉及一种用于存放笔的笔盒。



背景技术:

钢笔是一种常用的书写工具,由于其笔尖的特殊性并且钢笔的结构特质使得其不能受到过于大的碰撞,所以平时不用时必须摆放入笔盒内存放,因此产生了专门用于存放钢笔的笔盒。随着钢笔的不断发展,目前钢笔已不仅仅局限为一种书写工具,其也可作为一种礼物进行赠送或者体现使用者生活品质的一种物件。

传统的钢笔笔盒为套在钢笔外部的盒子或套子,套子尽管携带方便但外形不美观。而盒子其外形会比较美观但其在使用时会暂用较大的空间,不方便用户使用。



技术实现要素:

本实用新型为了克服现有技术的不足,提供一种用于存放笔,尤其是钢笔的笔盒。

为了实现上述目的,本实用新型提供一种笔盒,该笔盒包括外盒体和内盒体。外盒体包括底板,设置在底板两侧的第一侧板和第二侧板以及与第二侧板相连接的盖板,底板和第一侧板之间,底板和第二侧板之间以及第二侧板和盖板之间为可折叠式连接。内盒体由柔性材料制成且设置于外盒体内,内盒体包括设置在底板两端的两个挡板以及与挡板相连接的内盒侧板,内盒侧板包括连接部和设置在连接部两端的两个折弯部,连接部与第一侧板相连接,两个折弯部分别与两个挡板相连接,每一折弯部和相应的连接部之间具有第一折痕,每一折弯部和相应的挡板之间具有第二折痕。

于本实用新型一实施例中,内盒体还包括内盒底板,内盒底板与底板相固定,两个挡板分别连接在内盒底板的两端。

于本实用新型一实施例中,每一折弯部、与该折弯部对应的挡板以及内盒底板三者的交界处具有缺口。

于本实用新型一实施例中,笔盒还包括将笔进行固定的固定部,固定部沿底板的宽度方向设置在底板上。

于本实用新型一实施例中,折弯部和挡板的形状均为三角形。

于本实用新型一实施例中,笔盒还包括设置在盖板内壁的吸附件,吸附件可拆卸式连接盖板和第一侧板。

于本实用新型一实施例中,吸附件为吸铁磁,第一侧板包括一与吸铁磁相吸合的金属材料。

于本实用新型一实施例中,吸附件为设置在盖板和第一侧板之间的魔术贴。

于本实用新型一实施例中,外盒体上的底板、第一侧板、第二侧板以及盖板均包括支撑层、设置在支撑层外侧的装饰层和设置在支撑层内侧的绒布层。

于本实用新型一实施例中,内盒体由绒布制成。

综上所述,本实用新型提供的笔盒与现有技术相比,具有以下优点:

通过设置外盒体的底板和第一侧板之间,底板和第二侧板之间以及第二侧板和盖板之间为可折叠式连接;进一步的在外盒体内设置由柔性材料制成的内盒体,内盒体的折弯部和连接部之间可进行折叠,折弯部和挡板之间也可进行折叠,该设置使得在收纳状态第一侧板带动折弯部将内盒体两端的挡板支撑起来,第二侧板盖于内盒体的开口,盖板覆盖在第一侧板的外部,整个笔盒呈三棱柱结构,外形非常美观且占用空间小。而在展开状态时,将折弯部和挡板进行折叠,第二侧板和盖板覆盖在底板和第一侧板上形成极薄的方形结构。用户在使用时钢笔时和将该笔盒放置在文件夹内或垫在书写的文件下作为支撑,使用非常方便。

为让本实用新型的上述和其它目的、特征和优点能更明显易懂,下文特举较佳实施例,并配合附图,作详细说明如下。

附图说明

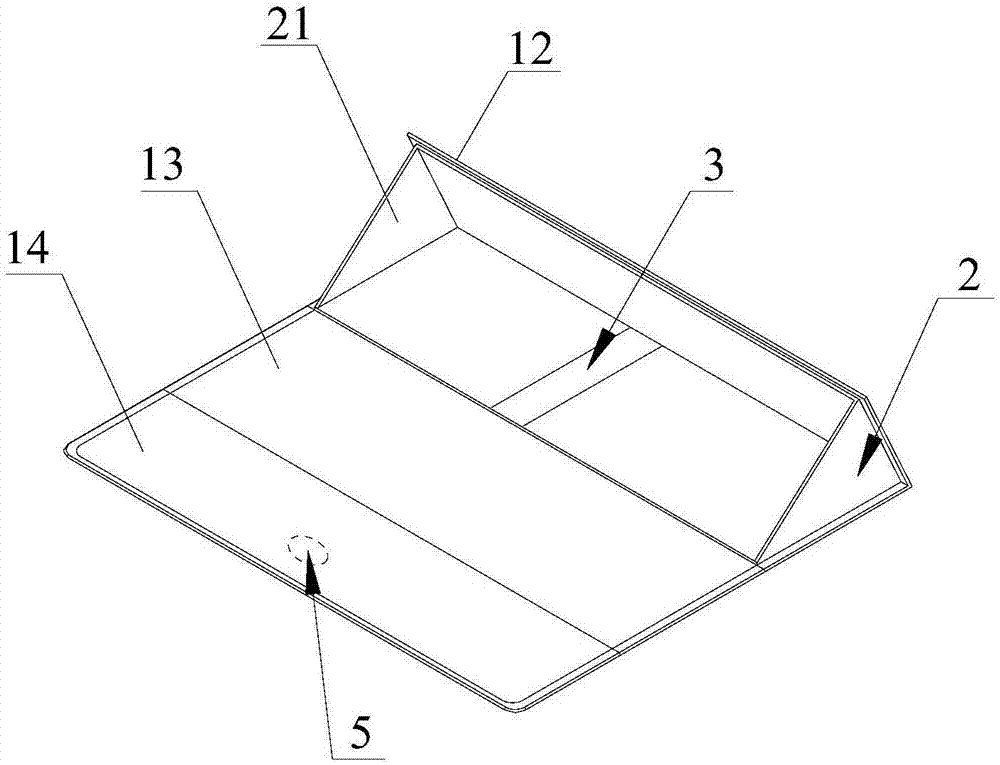

图1所示本实用新型一实施例提供的笔盒展开时的结构示意图。

图2所示为图1中折弯部和挡板折叠后的结构示意图。

图3所示为本实用新型一实施例提供的笔盒处于收纳状态的结构示意图。

具体实施方式

如图1至图3所示,本实施例提供的笔盒包括外盒体1和内盒体2。外盒体1包括底板11,设置在底板11两侧的第一侧板12和第二侧板13以及与第二侧板13相连接的盖板14,底板11和第一侧板12之间,底板11和第二侧板13之间以及第二侧板13和盖板14之间为可折叠式连接。内盒体2由柔性材料制成且设置于外盒体1内,内盒体2包括设置在底板11两端的两个挡板21以及与挡板21相连接的内盒侧板22,内盒侧板22包括连接部221和设置在连接部221两端的两个折弯部222,连接部221与第一侧板12相连接,两个折弯部222分别与两个挡板21相连接,每一折弯部222和相应的连接部221之间具有第一折痕23,每一折弯部221和相应的挡板21之间具有第二折痕24。于本实施例中,折弯部222和挡板21的形状均为三角形。然而,本实用新型对此不作任何限定。

由于第一侧板12与底板11之间为可折叠结构且连接部221与第一侧板12相连接,因此,在图1中第一侧板12带动内盒侧板22上折,连接部221沿第一折痕23和第二折痕24将两个挡板21支撑立起,垂直竖立在底板11的两端,形成如图2所示的结构。由于底板11和第二侧板13之间以及第二侧板13和盖板14之间是可折叠的结构,因此,第二侧板13覆盖在内盒体2的开口上,盖板14覆盖在第一侧板12上形成如图3所示的收纳状态,钢笔可放置在内盒体所形成的容纳空间内。

而当钢笔处于使用状态时,将图3中盖板14连同第二侧板13拉起后沿底板11所在的方向展开,形成如图2所示的结构。将第一侧板12沿底板11所在方向展开,第一侧板12沿第一折痕23和第二折痕24将折弯部222和挡板21进行折叠,形成如图1所示的结构示意图。将第二侧板13和盖板14折叠覆盖在底板11和第一侧板12上,形成极薄的方形结构。用户在使用时将该方形状态的笔盒放在文件下方作为支撑进行书写,同时也可放置在文件上方或包内进行存放,使用非常方便。

为使得笔盒具有更好的支撑效果,于本实施例中,设置内盒体2还包括内盒底板25,内盒底板25与底板11相固定,两个挡板21分别连接在内盒底板25的两端。于本实施例中,笔盒还包括设置在内盒体内对钢笔进行固定的固定部3。于本实施例中,固定部3为设置在内盒底板25的中部且沿其宽度设置的固定条。然而,本实用新型对固定部3的结构不作任何限定。于其它实施例中,固定部也可为沿内盒底板宽度方向上设置的两个限位挡板,两个限位挡板之间的宽度为钢笔的直径。于其它实施例中,当未设置内盒底板时可将固定部5设置在底板11上。

于本实施例中,每一折弯部222、与该折弯部222对应的挡板21以及内盒底板25三者的交界处具有缺口4。缺口4的设置可使得折弯部222和挡板21在折叠过程中边角不会发生碰撞破损,使得折叠后折弯部222和挡板21在转角处保持平直,折叠后的笔盒侧面具有很好的外观。

于本实施例中,笔盒还包括设置在盖板14内壁的吸附件5,吸附件5可拆卸式连接盖板14和第一侧板11。于本实施例中,吸附件5为设置在支撑层和绒布层之间的吸铁磁(图中虚线部分)。第一侧板11内的支撑层为与吸铁磁相吸合的金属材料。然而,本实用新型对吸附件5的结构不作任何限定。于其它实施例中,吸附件可为设置在盖板和第一侧板之间的魔术贴。

于本实施例中,外盒体上的底板11、第一侧板12、第二侧板13以及盖板14均包括支撑层、设置在支撑层外侧的装饰层和设置在支撑层内侧的绒布层。装饰层的设置可提高整个笔盒的美观度;而绒布层的设置则可使得在折叠过程中各部件之间能具有很小的声音。同样的,于本实施例中,内盒体2采用绒布制成。

综上所述,通过外盒体的底板和第一侧板之间,底板和第二侧板之间以及第二侧板和盖板之间为可折叠式连接;进一步的在外盒体内设置由柔性材料制成的内盒体,内盒体的折弯部和连接部之间可进行折叠,折弯部和挡板之间也可进行折叠,该设置使得在收纳状态第一侧板带动折弯部将内盒体两端的挡板支撑起来,第二侧板盖于内盒体的开口,盖板覆盖在第一侧板的外部,整个笔盒呈三棱柱结构,外形非常美观且占用空间小。而在展开状态时,将折弯部和挡板进行折叠,第二侧板和盖板覆盖在底板和第一侧板上形成极薄的方形结构。用户在使用时钢笔时和将该笔盒放置在文件夹内或垫在书写的文件下作为支撑,使用非常方便。

虽然本实用新型已由较佳实施例揭露如上,然而并非用以限定本实用新型,任何熟知此技艺者,在不脱离本实用新型的精神和范围内,可作些许的更动与润饰,因此本实用新型的保护范围当视权利要求书所要求保护的范围为准。
