一种减震登山杖的制作方法

本发明涉及一种减震登山杖，属于体育用品领域。

背景技术：

登山杖是登山运动时使用的辅助器械，登山杖通常由手柄和多节相互套接的连接管构成，多节连接管相互套接伸缩，可满足不同使用人群的高度需求，同时为进一步减小登山时腿部的负担，现有的登山杖还会在多节连接管中的中间某一节上设置减震装置，但在实际应用中，将减震装置设于中间某一节的连接管内，减震效果较差。同时，现有带减震装置的登山杖，其上的减震装置都无法实现减震状态和非减震状态相互之间的切换，从而在实际应用中存在一定局限性，无法满足用户多元化使用需求。

技术实现要素：

针对现有技术存在的不足，本发明所要解决的技术问题是，提供一种减震登山杖，使用寿命长，减震效果好，能实现减震和非减震状态相互之间的切换。

为解决上述技术问题，本发明采取的技术方案是，一种减震登山杖，包括杖尖、外杆、内杆和杖柄，所述外杆套接于内杆外部，通过紧固环与内杆固定；所述杖柄设置于外杆顶端，内杆底端设置有减震装置，杖尖与减震装置固定连接；所述减震装置包括一个椭圆形的支撑体，支撑体的长轴线与内杆轴线垂直；所述支撑体内设置有阻尼装置，阻尼装置包括外筒和内筒，内筒滑动套接于外筒内，外筒的尾端与内筒之间设置有密封环；所述外筒内填充有阻尼液，外筒的两侧设置有若干恢复弹簧；所述支撑体的顶端弧度最大处设置有缺口，缺口上设置有宽度调整螺栓，宽度调整螺栓与支撑体螺纹连接。

优化的，上述减震登山杖，所述支撑体中部椭圆形的开口内设置有发电装置；所述发电装置包括若干设置于支撑体上压电陶瓷片，压电陶瓷片连接有充电电池；所述压电陶瓷片为弧形，压电陶瓷片的弧度小于与压电陶瓷片弧顶内表面相对的那一段支撑体的弧度。

优化的，上述减震登山杖，所述支撑体包括一个椭圆形的硅锰弹簧钢片，硅锰弹簧钢片表面上包裹有橡胶套。

优化的，上述减震登山杖，所述杖柄前端设置有强光照明灯，强光照明灯连接充电电池。

优化的，上述减震登山杖，所述杖柄内设置有呼救信号发送器，呼救信号发送器连接充电电池。

本发明的优点在于它能克服现有技术的弊端，结构设计合理新颖。本申请采用阻尼机构作为阻力结构，使用寿命长，在受压变形过程中，阻尼均匀，在受压变形后，其恢复力通过弹簧提供，并通过阻尼机构调整恢复力，这样提高了登山杖的减震效果；通过调整宽度调整螺栓，可以进行有减震和无减震状态的切换，并且减震效果可调；使用压电陶瓷片作为电力来源，节能环保，只要使用者经常使用，其电力会源源不断的供应，压电陶瓷片结构简单，使用寿命长。

附图说明

图1为本发明的结构示意图。

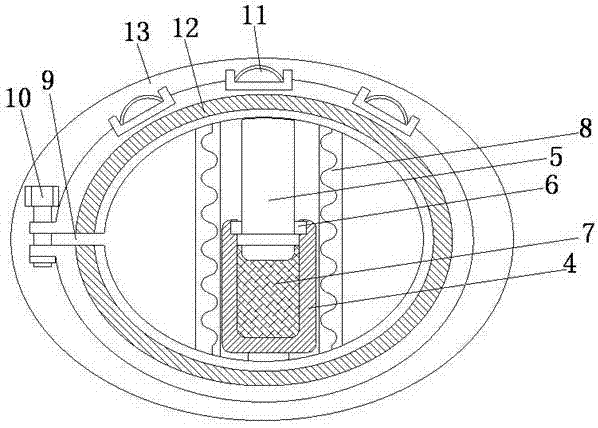

图2为本发明减震装置的结构示意图。

图中：1为杖尖、2为外杆、3为内杆、4为外筒、5为内筒、6为密封环、7为阻尼液、8为恢复弹簧、9为缺口、10为宽度调整螺栓、11为压电陶瓷片、12为硅锰弹簧钢片、13为橡胶套、14为杖柄、15为强光照明灯、16为呼救信号发送器、17为充电电池。

具体实施方式

下面结合附图与具体实施例进一步阐述本发明的技术特点。

如图1和图2所示，本发明为一种减震登山杖，包括杖尖、外杆、内杆和杖柄，所述外杆套接于内杆外部，通过紧固环与内杆固定；所述杖柄设置于外杆顶端，内杆底端设置有减震装置，杖尖与减震装置固定连接；所述减震装置包括一个椭圆形的支撑体，支撑体的长轴线与内杆轴线垂直；所述支撑体内设置有阻尼装置，阻尼装置包括外筒和内筒，内筒滑动套接于外筒内，外筒的尾端与内筒之间设置有密封环；所述外筒内填充有阻尼液，外筒的两侧设置有若干恢复弹簧；所述支撑体的顶端弧度最大处设置有缺口，缺口上设置有宽度调整螺栓，宽度调整螺栓与支撑体螺纹连接。所述支撑体中部椭圆形的开口内设置有发电装置；所述发电装置包括若干设置于支撑体上压电陶瓷片，压电陶瓷片连接有充电电池；所述压电陶瓷片为弧形，压电陶瓷片的弧度小于与压电陶瓷片弧顶内表面相对的那一段支撑体的弧度。所述支撑体包括一个椭圆形的硅锰弹簧钢片，硅锰弹簧钢片表面上包裹有橡胶套。所述杖柄前端设置有强光照明灯，强光照明灯连接充电电池。所述杖柄内设置有呼救信号发送器，呼救信号发送器连接充电电池。

本发明的优点在于它能克服现有技术的弊端，结构设计合理新颖。本申请采用阻尼机构作为阻力结构，使用寿命长，在受压变形过程中，阻尼均匀，在受压变形后，其恢复力通过弹簧提供，并通过阻尼机构调整恢复力，这样提高了登山杖的减震效果；通过调整宽度调整螺栓，可以进行有减震和无减震状态的切换，并且减震效果可调；使用压电陶瓷片作为电力来源，节能环保，只要使用者经常使用，其电力会源源不断的供应，压电陶瓷片结构简单，使用寿命长。
