一种新型太阳能发热衣的制作方法

本发明涉及太阳能发热领域，具体为一种新型太阳能发热衣。

背景技术：

现代社会是一个时尚和潮流的时代，各种款式和型号的衣服更新换代的非常快，人们在追求时尚的同时，衣服的实用性也非常的重要。在寒冷的冬天里，衣服的保暖性是选择衣服的重要指标，现阶段的保暖衣服在保暖问题上往往采用增加厚度、增加羽绒的方式，这样的衣服外观十分笨重，已经不能满足人们生活的需要。现有技术中有一种利用太阳能转换成电能来对衣服进行加热的衣服，这种衣服的蓄电池电压一般在8.4V，在对衣服加热时放电快，使用时间短，而且不能进行档位智能切换，造成了电能的浪费，为了解决这些问题，我们提出了一种新型太阳能发热衣。

技术实现要素：

本发明的目的在于提供一种新型太阳能发热衣，方便生活中的使用，增加使用的安全性。

为实现上述目的，本发明提供如下技术方案：一种新型太阳能发热衣，包括衣服本体、太阳能蓄电装置和档位选择装置，所述衣服本体为无袖夹克，所述衣服本体内部设有电热器，所述电热器分布在衣服本体的前胸处和后背处，所述太阳能蓄电装置固定在衣服本体的后背处，所述电热器通过电线连接太阳能蓄电装置，所述太阳能蓄电装置包括布带、太阳能板、充电宝和USB接头，所述布带朝外的一面上通过缝合固定有两块太阳能板，所述太阳能板电性连接USB接头，所述USB接头固定在布带上太阳能板的上方，所述充电宝通过电线连接USB接头，所述布带上朝外的一面上设有布袋，所述充电宝放置在布袋中，所述电热器通过电线电性连接充电宝，所述电线穿行在衣服本体的夹层中，所述电线上设有档位选择装置，所述档位选择装置固定在衣服本体前胸处的外部。

优选的，所述档位选择装置包括电流控制器、选择键和三色灯，所述电流控制器为按键式变阻器，所述三色灯包括红灯、蓝灯和白灯，其中红灯对应高档、白灯对应中档、蓝灯对应低档。

优选的，所述布带与衣服本体之间通过衣服扣固定。

优选的，所述充电宝的额定电压为4V，电芯电压高于4.3V，自动停止为本移动电源充电，当电压降到4.1V以下，即恢复充电，当移动电源电芯电压低于3V时，本移动电源自动停止输出，但手电筒灯依然可以打开，只有当电芯电压高于3V，本移动电源才可工作，快速按按键两次，点亮手电筒灯，快速按按键两次，手电筒灯熄灭，长按按键3秒以上强制整机关闭。

优选的，所述衣服本体采用普通潜水布料制作或太空棉羽绒服布料。

优选的，所述布带上固定有D08移动电源主板，所述D08移动电源主板上设有四个电量指示灯LED1、LED2、LED3、LED4,分别对应25％、50％、75％、100％电量，按键，手电筒，输入USB和输出USB。

与现有技术相比，本发明的有益效果如下：本发明能够选择对衣服加热的档位，可以智能地选择高档、中档和低档，开机时5分钟预热采用高档，之后档位自动进入中档模式，根据使用要求分别对衣服进行100％加热、75％加热和25％加热，节省了电量，使用额定电压小的充电宝，能够减慢放电的速度，使充电宝在无法充电时能够使用更长时间，还具有：1.过载保护：接上输入超过1.5A的外接设备，所有电量指示灯全部同时闪烁，本移动电源自动停止输出。拔出外接设备，重按按键本移动电源方可重新使用。2.过充保护：电芯电压高于4.3V，即自动停止为本移动电源充电。当电压降到4.1V以下，即恢复充电。3.过放保护：当本移动电源电芯电压低于3V时，本移动电源自动停止输出，但手电筒灯依然可以打开。只有当电芯电压高于3V，本移动电源才可工作。4.短路保护：本移动电源输出接口的正负极不小心短路，本移动电源立即关闭输出，进入保护状态。必须解除短路，然后插入充电器充电激活，或按按键激活，本移动电源才可重新使用；在对移动电源充电时，输入USB插上充电器，自动给本移动电源充电，电量指示灯按本移动电源现有电量情况持续亮，并且表示现有电量最高的一个电量指示灯每间隔1秒闪烁1次。例如充到电量接近25％时，第1个电量指示灯闪烁，充到电量接近50％时，第1个电量指示灯长亮不闪，第2个电量指示灯闪烁，充到电量接近75％时，第1个第2个电量指示灯长亮不闪，第3个电量指示灯闪烁，充到接近100％时，第1个第2个第3个电量指示灯长亮不闪，第4个电量指示灯闪烁；在为外界设备充电时，接上手机等外接设备，按一下按键，打开输出，开始为手机充电，电量指示灯按本移动电源现有电量情况持续亮，并且电量最高的一个电量指示灯间隔1秒闪烁1次，例如本机剩余电量接近100％时，第1个第2个第3个电量指示灯长亮不闪，第4个电量指示灯闪烁，本机剩余电量接近75％时，第1个第2个电量指示灯长亮不闪，第3个电量指示灯闪烁，本机剩余电量接近50％时，第1个电量指示灯长亮不闪，第2个电量指示灯闪烁，本机剩余电量接近25％时，第1个电量指示灯闪烁本移动电源放电到电芯容量的10％以下，则表示电量最低的电量指示灯持续以间隔0.5秒1次的频率快速闪烁，当手机等外接设备充满后，即软件检测到输出电流为50-100MA时，就判定为没有接上手机或手机已充满，本移动电源电量指示灯全部熄灭，输出自动关闭。

附图说明

图1为本发明正面示意图；

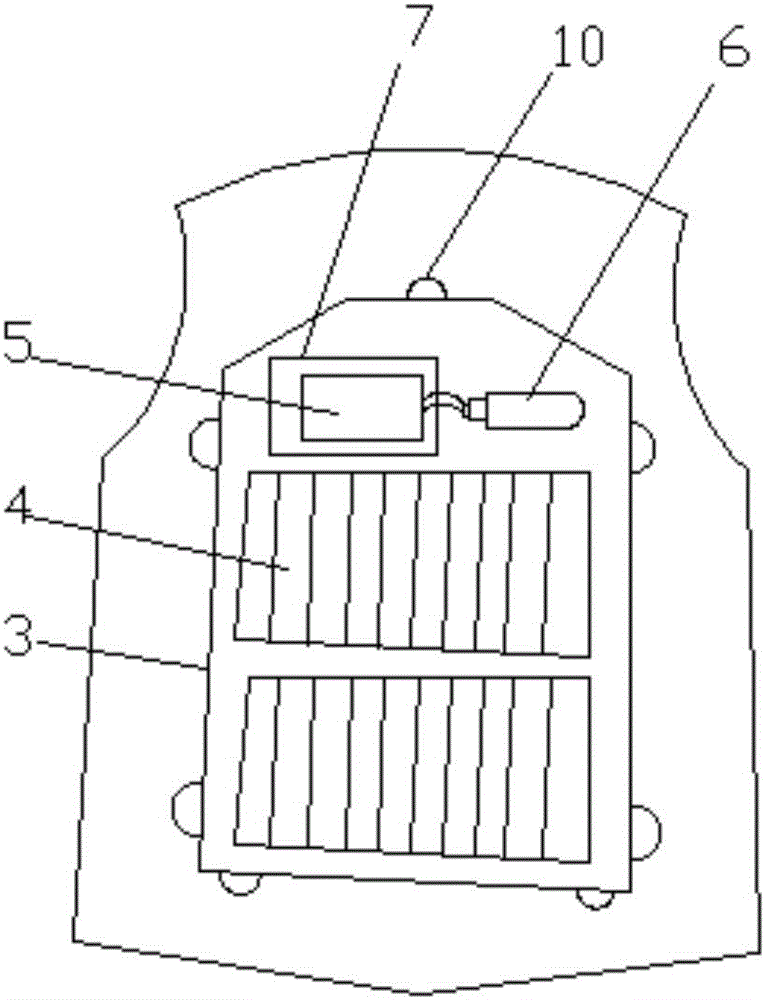

图2为本发明背面示意图；

图3为本发明D08移动电源主板示意图；

图4为本发明充电时电量指示灯显示表：；

图5为本发明放电时电量指示灯显示表：；

图中：1-衣服本体，2-电热器，3-布带，4-太阳能板，5-充电宝，6-USB接头，7-布袋，8-选择键，9-三色灯，10-衣服扣，11-D08移动电源主板，12-电量显示灯，13-按键，14-手电筒，15-输入USB，16-输出USB。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种新型太阳能发热衣，包括衣服本体1、太阳能蓄电装置和档位选择装置，所述衣服本体1为无袖夹克，所述衣服本体1内部设有电热器2，所述电热器2分布在衣服本体1的前胸处和后背处，所述太阳能蓄电装置固定在衣服本体1的后背处，所述电热器2通过电线连接太阳能蓄电装置，所述太阳能蓄电装置包括布带3、太阳能板4、充电宝5和USB接头6，所述布带3朝外的一面上通过缝合固定有两块太阳能板4，所述太阳能板4电性连接USB接头6，所述USB接头6固定在布带3上太阳能板4的上方，所述充电宝5通过电线连接USB接头6，所述布带3上朝外的一面上设有布袋7，所述充电宝5放置在布袋7中，所述电热器2通过电线电性连接充电宝5，所述电线穿行在衣服本体1的夹层中，所述电线上设有档位选择装置，所述档位选择装置固定在衣服本体1前胸处的外部。

档位选择装置包括电流控制器、选择键8和三色灯9，所述电流控制器为按键13式变阻器，所述三色灯9包括红灯、蓝灯和白灯，其中红灯对应高档、白灯对应中档、蓝灯对应低档，所述布带3与衣服本体1之间通过衣服扣10固定，所述充电宝的额定电压为4V，电芯电压高于4.3V，自动停止为本移动电源充电，当电压降到4.1V以下，即恢复充电，当移动电源电芯电压低于3V时，本移动电源自动停止输出，但手电筒14灯依然可以打开，只有当电芯电压高于3V，本移动电源才可工作，快速按按键13两次，点亮手电筒14灯，快速按按键13两次，手电筒14灯熄灭，长按按键3秒以上强制整机关闭，所述衣服本体采用普通潜水布料制作或太空棉羽绒服布料，所述布带3上固定有D08移动电源主板11，所述D08移动电源主板11上设有四个电量指示灯12LED1、LED2、LED3、LED4,分别对应25％、50％、75％、100％电量，按键13，手电筒14，输入USB15和输出USB16。

工作原理：本发明能够智能地选择对衣服加热的档位，可以智能地选择高档、中档和低档，根据使用要求分别对衣服进行100％加热、75％加热和25％加热，节省了电量，使用额定电压小的充电宝，能够减慢放电的速度，使充电宝在无法充电时能够使用更长时间，还具有：1.过载保护：接上输入超过1.5A的外接设备，所有电量指示灯12全部同时闪烁，本移动电源自动停止输出。拔出外接设备，重按按键13本移动电源方可重新使用。2.过充保护：电芯电压高于4.3V，即自动停止为本移动电源充电。当电压降到4.1V以下，即恢复充电。3.过放保护：当本移动电源电芯电压低于3V时，本移动电源自动停止输出，但手电筒14灯依然可以打开。只有当电芯电压高于3V，本移动电源才可工作。4.短路保护：本移动电源输出接口的正负极不小心短路，本移动电源立即关闭输出，进入保护状态。必须解除短路，然后插入充电器充电激活，或按按键13激活，本移动电源才可重新使用；在对移动电源充电时，输入USB15插上充电器，自动给本移动电源充电，电量指示灯12按本移动电源现有电量情况持续亮，并且表示现有电量最高的一个电量指示灯12每间隔1秒闪烁1次。例如充到电量接近25％时，第1个电量指示灯12闪烁，充到电量接近50％时，第1个电量指示灯12长亮不闪，第2个电量指示灯12闪烁，充到电量接近75％时，第1个第2个电量指示灯12长亮不闪，第3个电量指示灯12闪烁，充到接近100％时，第1个第2个第3个电量指示灯12长亮不闪，第4个电量指示灯12闪烁；在为外界设备充电时，接上手机等外接设备，按一下按键13，打开输出，开始为手机充电，电量指示灯12按本移动电源现有电量情况持续亮，并且电量最高的一个电量指示灯12间隔1秒闪烁1次，例如本机剩余电量接近100％时，第1个第2个第3个电量指示灯12长亮不闪，第4个电量指示灯12闪烁，本机剩余电量接近75％时，第1个第2个电量指示灯12长亮不闪，第3个电量指示灯12闪烁，本机剩余电量接近50％时，第1个电量指示灯12长亮不闪，第2个电量指示灯12闪烁，本机剩余电量接近25％时，第1个电量指示灯12闪烁本移动电源放电到电芯容量的10％以下，则表示电量最低的电量指示灯12持续以间隔0.5秒1次的频率快速闪烁，当手机等外接设备充满后，即软件检测到输出电流为50-100MA时，就判定为没有接上手机或手机已充满，本移动电源电量指示灯12全部熄灭，输出自动关闭。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
