开放的理发附件和配备有这种附件的理发设备的制作方法

本发明涉及一种用于头发成形和干燥的理发附件。这种理发附件用于例如吹风机或者吹风刷的吹送空气流的理发设备，所述附件连接在所述设备的空气出口处。根据本发明的附件的目的是便于在头发干燥和理发期间的头发处理和设备的操作。

背景技术：

已知公开文献cn103284440a披露了一种布置在吹风机的空气出口处的理发附件。该附件包括空心主体和环状或环形的空心元件，所述空心主体配备有端部，所述端部被配置用于连接在所述空气出口上，所述空心元件与所述空心主体连接并且朝前延长所述空心主体，该空心元件在其下部上包括至少一个开口，所述开口被配置用于围绕所述元件且沿着平行于空心元件的旋转轴线的轨迹排出通过吹风机吹送的空气。该设计具有的优点在于当所述附件定位在头发上方时容易地操作吹风机，这一方面允许不损伤手腕以便竖直引导热空气，并且另一方面允许在头发长度的方向吹送空气，以便更好地吹干头发而不伤害头发表层。

技术实现要素：

本发明实施一种理发附件，所述理发附件还允许理发设备的容易的操作以及在干燥时合适地定位该附件。另外，本发明的目的是便于理发设备和理发附件的移动同时保持该附件相对于头发的最佳的位置，根据该位置，空气在头发长度的方向自头皮起朝向发绺端部吹送。另外，本发明还在于限定在驱动发绺的空气流中的涡流，以便改善理发。

因此，本发明涉及一种用于头发成形的理发附件，所述理发附件用于连接例如吹风机或者吹风刷的吹送空气流的理发设备的空气出口。该理发附件包括空心主体，所述空心主体配备有端部，所述端部被配置用于连接在理发设备的空气出口。另外，理发附件包括两个空心分支，所述两个空心分支通过分叉延长所述空心主体。因此，由理发设备吹出的空气进入主体，随后在所述两个分支中传送。这两个分支各自包括至少一个开口，所述开口被配置用于在相对于平面p倾斜介于30°和80°之间的角度的方向排出吹送的空气，所述平面p通过所述两个分支，优选地通过这些分支的整个长度。有利地，所述开口纵向地并且平行于所述分支中的每个分支的纵向轴线延伸。优选地，所述开口沿着纵向轴线延伸，所述纵向轴线平行于所述平面p或者有利地包括在所述平面p中。所述分支被配置用于使得所述分支的所述端部彼此之间具有允许头发通过的间隔e。

由于这些设置，理发附件允许确保好的头发干燥，来自相对设置的开口的空气流因此被朝向头发定向，同时避免涡流效应。更准确地，来自开口的空气流因此是纵向流，即空气流延伸一定长度，其中，源头大致平行于所述附件的分支的纵向轴线，并且空气流相对于所述平面p倾斜地定向并且优选地朝向理发设备的底部定向。干燥后的效果被改善。另外，通过容易地操作理发设备，所述附件能够被合适地定位在头发上方。发绺能够通过将其插进所述间隔被容易地定位在所述两个分支之间，这允许沿着头发移动理发附件同时保持朝向头发倾斜的吹送空气。

通过所述两个分支的平面p是指穿过所述两个分支同时平行于所述两个分支的平面p。换言之，通过所述两个分支的平面p是指所述两个分支中的每个分支的纵向轴线所在的平面。

同样地，所述两个分支中的每个分支的所述纵向轴线能够是平直的轴线，即沿着直线或者曲线的轨迹，即沿着弧形、椭圆形等的轨迹。

根据本发明的一个方面，所述开口被配置用于在相对于所述平面p倾斜介于40°和60°之间的角度的方向排出吹送的空气。

根据本发明的一个方面，所述开口被配置用于在相对于所述平面p倾斜45°的角度的方向排出吹送的空气。

根据本发明的一个方面，所述开口包括吹送的空气的引导系统。

根据本发明的一个方面，所述引导系统包括至少一个纵向叶片，所述纵向叶片相对于所述分支纵向设置。

根据本发明的一个方面，所述至少一个纵向叶片相对于所述平面p倾斜介于30°和80°之间的角度。

根据本发明的一个方面，所述至少一个纵向叶片相对于所述平面p倾斜介于40°和60°之间的角度。

根据本发明的一个方面，所述至少一个纵向叶片相对于所述平面p倾斜45°的角度。

根据本发明的一个方面，所述引导系统包括至少一个横向叶片，所述横向叶片相对于所述分支横向设置。

根据本发明的一个方面，所述至少一个横向叶片相对于平面p’倾斜介于5°和20°之间的角度，平面p’垂直于平面p并且切割所述两个分支。

根据本发明的一个方面，所述至少一个纵向叶片被设置在所述开口的出口。

根据本发明的一个方面，所述至少一个横向叶片被设置在所述开口的出口。

根据本发明的一个方面，所述至少一个纵向叶片包括薄片，所述薄片优选地由塑料制成。

根据本发明的一个方面，所述至少一个横向叶片包括薄片，所述薄片优选地由塑料制成。

根据本发明的一个方面，所述两个分支中的第一空心分支的至少一个开口的至少一部分以及所述两个分支中的第二分支的至少一个开口的至少一部分面对面。

根据本发明的一个方面，所述两个分支中的每个分支的至少一个开口的截面的尺寸介于3cm²和15cm²之间。

根据本发明的理发附件的第一设计，所述分支被配置用于彼此之间形成在所述分支的端部处开放的圆，开口由所述间隔构成。该设计有利于当理发附件被定位在头发上方时空气流的更好分布。另外，该设计还更好地适合枪形状的吹风机类型的理发设备。

根据本发明的理发附件的第二设计，所述分支被配置用于彼此之间大致形成在所述分支的端部处开放的椭圆形，开口由所述间隔构成。该设计有利于在两个分支之间插入头发并将头发沿着所述分支分散，这有利于在分支之间平面布置发绺而不是柱状布置所述发绺，以便头发上更高效率的空气吹送。另外，该设计更好地适合具有在刷的主体的线性延长部中安装的附件的吹风刷类型的理发设备。矩形或椭圆形的设计同样允许当附件尤其用于吹干头侧面的发绺时完整设备的好的保持工效性。

根据本发明的理发附件的实施例，理发附件包括毛，所述毛在分支的内侧延伸，优选地平行于平面p。因此，布置在由一个或多个分支形成的弧的内侧的毛允许刷和/或梳发绺，避免发绺被弄乱，为发绺带来更多的光泽和亮度，并且允许发绺均匀地分散在附件内部。这些毛可以是合成的和/或天然材质，然而也可以例如是塑料材质或者是这些材料的整体。毛能够被包括一种或多种材料的簇聚集和固定。

根据本发明的一个方面，开口被配置用于远离毛排放吹送的空气。

根据本发明的一个方面，毛被设置在由所述开口排出的吹送的空气的上游。

根据本发明的一个方面，开口被配置用于朝向使用的理发附件的下部排出吹送的空气。

根据理发附件的该实施方式，在第一变型例中，在第一分支上的毛的端部远离在第二分支上的毛的端部。该第一变型例允许在附件沿着所述头发的移动期间限制施加在头发上的拉力。

在第二变型例中，在第一分支上的毛的端部与第二分支上的毛的端部接触。该第二变型例允许头发更好的梳理。

还是为了限制这些头发上的拉力，理发附件被设置将毛安装在至少一个杆上，所述杆以一定的活动度相对于分支组装。因此，所述至少一个杆的活动允许在理发附件的移动期间根据被放置在两个分支之间的发绺的厚度分开毛，这限制头发上的拉力。

在杆的实施例中，所述至少一个杆能够围绕包括在平面p中的旋转轴线铰接，平面p通过两个分支中的至少第一分支。闲置时，毛在平面p中，并且在使用时，如果被施加过大的力，毛枢转。为了不完全消除毛的效果，可以限定铰接的角度。

同样地，所述至少一个杆能够通过安装在至少一个恢复弹簧上活动。恢复弹簧能够插入在所述杆和所述附件的主体之间。恢复弹簧是可调节的，因此允许根据头发的性质确保最小的刷力。

最后，所述至少一个杆能够是可拆卸或者可互换的。这允许替换使用过的毛的杆，或者根据不同使用者的头发或者根据同一个使用者的头发的状态改变毛的性质、毛的直径。

根据本发明的理发附件，分支的端部彼此之间包括介于10mm和40mm之间、优选地介于15mm和20mm之间的间隔e。该间隔范围允许头发容易地进入两个分支之间并且另外促使使用者限制放置在这两个分支之间的发绺的厚度。

根据本发明的理发附件的设计变型例，打开机构被布置在所述分支中的至少一个分支和主体之间，以改变在这两个分支之间的间隔。一方面，根据第一使用，该设计有利于头发进入两个分支之间。事实上，该设计允许打开两个分支以增大分支之间的间隔并且便于头发的定位，之后关闭所述分支以便将所述分支带至正常位置。另一方面，根据第二使用，该设计允许最大地间隔两个分支，以便将分支定位在头的轮廓处并且部分的围绕所述轮廓。

根据本发明的理发附件的该设计变型例，驱动系统被布置在所述分支中的至少一个分支和主体之间，以便通过激活所述系统自动地分开一个或多个分支。当使用者希望分开所述两个分支时这便于附件的操作。

本发明还涉及一种吹送空气流的理发设备，优选地是吹风机或者吹风刷。该理发设备包括空气出口，通过所述空气出口吹出能够被提前加热的空气。理发设备还包括至少一个根据本发明的理发附件，所述理发附件包括一个或另一个上述的特征。另外，组装机构被布置在所述空气出口和理发附件的主体的端部之间。这允许在理发附件和理发设备之间可拆卸的组装，以便允许通过同一个理发设备使用多个具有不同特征、是或不是本发明目的的理发附件。

根据本发明的理发设备的设计，该理发设备包括检测组装在空气出口上的理发附件的存在的存在检测器。这允许当理发附件组装在空气出口上时理发设备识别理发附件。

根据该设计，所述理发设备能够包括指示组装在空气出口上的理发附件的存在的存在指示器，该存在指示器被配置用于当存在检测器被激活时被启动。这允许提醒使用者理发附件被合适地组装在所述设备的空气出口上。

根据该设计，所述理发设备优选地包括限制吹送的空气流的加热温度的限制机构，所述限制机构被配置用于当所述存在检测器被激活时被启动。这具有的优点在于避免理发附件的过大的、能够引起其损坏的加热。

附图说明

通过下面的装配在不同类型的吹送空气流的理发设备上的理发附件的非限定的实施例的描述，将了解本发明的特征和优点。该描述参照附图，在附图中：

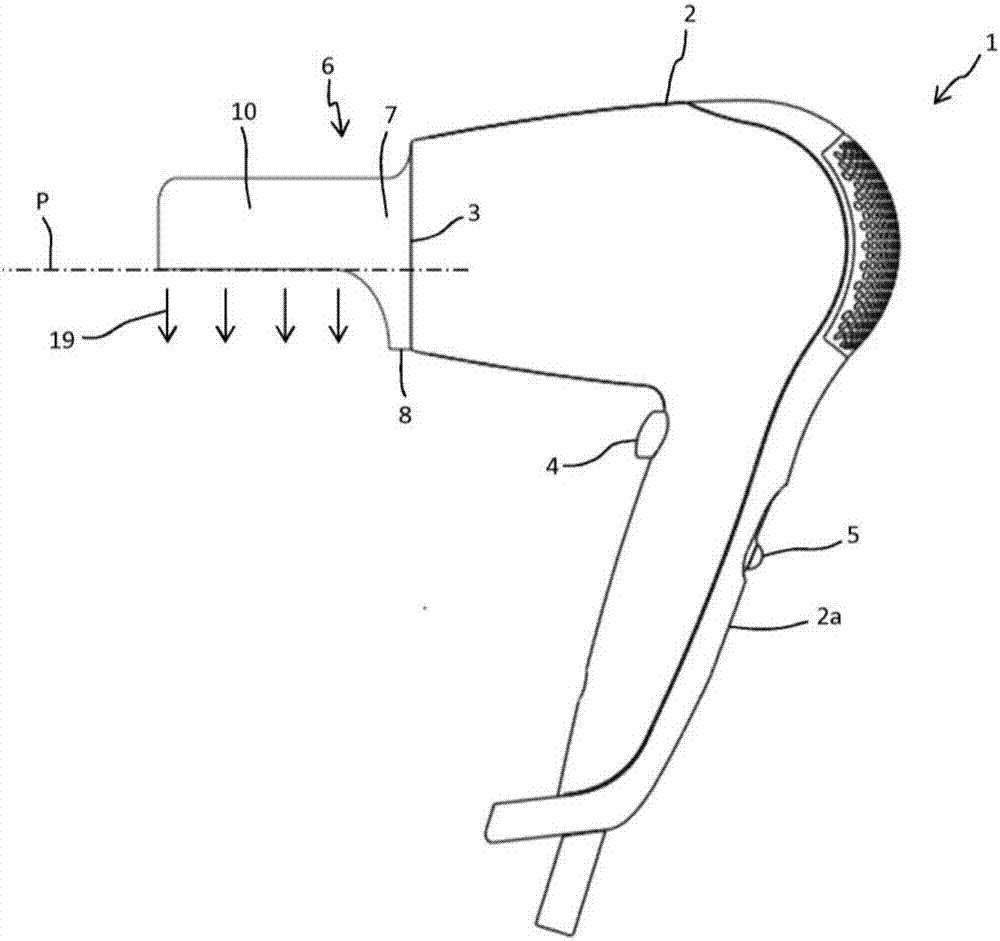

-图1和图2示出吹风机的两个平面视图，在吹风机上布置有根据本发明的第一设计方式的理发附件；

-图3和图4示出吹风刷的两个平面视图，在吹风刷上布置有根据本发明的第二设计方式的理发附件；

-图5a至图5f示出理发附件的不同视图，并且尤其是吹送的空气的引导系统；

-图6和图7示出如图1和图2所示的理发附件的两个变型例，理发附件装配在吹风机上；

-图8和图9示出与图1至图4相似的理发附件的两个设计方式，轻微的改变在于毛在分支内侧上的实施。

具体实施方式

在下面的描述中，相同的附图标记用于限定相同的特征或其等同物。

图1和图2示出吹风机类型的吹送空气流的理发设备1。在图6、图7和图9上同样示出该理发设备。如图3、图4和图8所示，该理发设备1是吹风刷类型。理发设备1包括主体2，所述主体包括操作手柄2a和空气出口3，通过所述空气出口吹送空气。理发设备1还包括控制按钮4和吹送的空气的加热温度的调节按钮5。主体2集成有空气加热机构(例如电阻)和由空气出口3排出的空气的吹送机构(例如电风扇)，所述机构由电子卡控制。理发设备1的这些特征被本领域技术人员熟知并且因此不需要细节描述。

如图1至图5f所示，理发附件6被组装在理发设备1的空气出口3上。理发附件6包括空心主体7。主体7的端部8与空气出口3组装在一起。为此，端部8能够被配置用于嵌装在空气出口3中。还能够考虑端部8在空气出口3的内部的滑动安装，棘轮系统(未图示)被实施在端部8和空气出口3之间。该棘轮系统能够由例如凹槽和可收起的爪构成，所述凹槽被布置在所述端部8处，所述可收起的爪由控制按钮驱动，当端部8接合在空气出口3内部时，爪定位在凹槽中。理发附件6还能够通过螺钉或者通过卡扣类型的固定系统组装在空气出口3上。

如图1至图5f所示，理发附件6包括两个分支9,10，所述分支朝前延长主体7，所述分支与主体连通同时以分叉的方式将主体一分为二。这些分支能够相对于平面大致对称，所述平面竖直并且与通过一个或多个分支9,10的平面p正交。一旦附件被安装在所述设备上，间隔e位于附件的远端部。分支9,10是空心的并且吹送的空气从所述空气出口3吹出并且通至所述主体7的内部，随后沿着所述两个分支9,10传送，吹送的空气在所述两个分支被排出穿过开口11，在由箭头19代表的、相对于所述平面p的倾斜角度介于30°和80°之间的方向。优选地，开口11被配置用于在相对于所述平面p倾斜介于40°和60°之间的角度的方向排出吹送的空气。优选地，开口11被配置用于在相对于所述平面p倾斜45°的角度的方向排出吹送的空气。通过两个分支9,10的平面p是指所述两个分支9,10中的每个分支的纵向轴线所在的平面。

开口11可在所述两个分支9,10之间连续。相反地，可在所述两个分支9,10中的每个分支上设置一个或多个不同的开口11。

优选地，例如图5a至图5f所示，开口11纵向地且平行于两个分支9,10中的每个分支的纵向轴线延伸。换言之，开口11被配置用于形成足够大的空气流(开口在平行于分支的轴线的一定长度上延伸)，该空气流相对于所述平面p倾斜介于30°和80°之间的角度，优选地朝向理发设备的底部定向，并且宽度有利地大致等于每个分支的长度。该布置尤其允许产生足够大的空气流，空气流有利地大致在所述分支9,10的整个长度上延伸，空气流能够在位于所述分支9,10之间的头发整体上均匀地扩散，同时朝下定向，即朝向头发的端部定向。换言之，产生的空气流朝向发绺端部在发绺的整个宽度上延伸。因此，涡旋被限制并且理发设备的使用明显方便(空气流相对于头发的方向已经被最优化)。因此，使用者能够更方便并且更快地实现希望的成形。作为示例，所述一个开口11或者所述多个开口11能够是缝隙形式，所述缝隙在分支9,10的整个长度上延伸，所述缝隙沿着大致平行于所述分支9,10的纵向轴线的轴线延伸。

开口11包括吹送的空气的引导系统25。所述引导系统25包括纵向叶片27和/或横向叶片29，所述纵向叶片相对于分支9,10纵向设置，所述横向叶片相对于所述分支9,10横向设置。

所述纵向叶片27相对于所述平面p倾斜介于30°和80°之间的角度。优选地，所述纵向叶片27相对于所述平面p倾斜介于40°和60°之间的角度。优选地，所述纵向叶片27相对于所述平面p倾斜45°的角度。优选地，所述纵向叶片平行于所述分支9，10的纵向轴线延伸并且例如将开口11分为两个开口。

所述横向叶片29有利地相对于所述平面p’优选地倾斜介于5°和20°之间的角度，所述平面p’垂直于平面p并且切割所述两个分支9,10。

所述纵向和横向叶片27,29被布置在开口11的出口。

根据本发明的一个方面，所述纵向叶片27和所述横向叶片29各自包括薄片，所述薄片有利地由塑料制成。

在所述两个分支9,10之间的第一空心分支9的开口11的至少一部分和所述两个分支9,10之间的第二分支10的开口11的至少一部分面对面。

两个分支的各自开口11的截面具有的尺寸介于3cm²和15cm²之间，并且有利是7cm²。开口11由所述纵向和横向叶片27,29分成多个通过孔，所述通过孔各自具有0.5cm²的通过截面。

根据图5a至图5f所示的优选的实施方式，所述纵向叶片27和所述横向叶片29彼此垂直。来自每个分支9,10的空气流因此被均匀地分散在头发上。在图1和图2中，分支9,10具有半圆形的形状，该半圆形形状具有彼此间隔的端部12,13以便在分支之间保持间隔e。因此，分支9,10同时形成在其所述端部12,13处开放的圆。在图3和图4中，分支9,10的半圆形形状由半椭圆形形状替换，使得所述分支9,10同时形成在两个端部12,13处开放的椭圆形，所述两个端部彼此之间具有间隔e。该间隔e允许头发通过以便将头发定位在两个分支9,10之间。分支9,10的两个端部12,13之间的间隔e在10mm和40mm之间，例如更准确地在15mm和20mm之间选择。优选地，对于形成开放的圆的分支9,10，间隔e为17mm，并且对于形成开放的椭圆的分支9,10，间隔e为16mm。

在图1中，理发附件6包括毛14，所述毛在由分支9,10形成的圆的内部、在平行于平面p的平面中径向延伸。这些毛14被设置在一排上，所述排在所述分支9,10的内侧9a，10a上的两侧延伸。这些毛14彼此相对且不接触。

如图5a至图5f所示，开口11被配置用于远离毛14排出吹送的空气。毛14被设置在使用的理发附件6上的开口11的下游。开口11被配置用于朝向使用的理发附件6的下部排出吹送的空气。因此，在使用理发附件6时，头发第一时间被由开口11排出的热空气流吹干，随后由毛14梳理。

理发附件6包括第一排毛14a和第二排毛14b，所述第一排毛在第一分支9的内侧9a上延伸，所述第二排毛在第二分支10的内侧10a上延伸。这些毛14a，14b被设置在平面p中或者在平行于所述平面p的平面中。在第一分支9上的毛14a的端部15a能够与在第二分支10上的毛14b的端部15b接触，如图4所示，或者如图5a至图5f所示的彼此间隔。

在如图5f所示的实施变型例中，附件6能够包括两排补充毛30，以补充所述两排毛14，以便进一步改善发绺的梳理，允许为头发绺带来更多的光泽和亮度。排毛30有利地由分支9,10的上部承载，位于开口11的对面，毛30有利地朝上倾斜以便与平面p形成约45°的角。

图8和图9示出分别地大致形成开放的椭圆和开放的圆的分支9,10。椭圆是指扁的圆并且具有长的形状。在图8中，观察到与图4的毛相似的两排毛14a，14b的存在。另外，在图8中观察到在第一分支9上的毛14a被安装在杆16上。该杆16被布置在分支的内侧9a上，挠性安装为毛14a提供活动度。这种杆16还被设置在第二分支10的内侧10a上。该设计允许略微地分开毛14a，14b的端部15a，15b，以便在理发附件6沿着头发移动期间限制放置在两个分支9,10之间的头发上的拉力。在图9中，观察到毛14的端部15还接触，这与图1所示的实施方式相反。在这种情况中，杆16还被设置在分支9,10的内侧9a，10a上。

在图6中，理发附件6的第一分支9相对于主体7通过枢转连接件17安装，同时与主体接触。第二分支10相对于主体7固定。该设计允许增大在分支9,10的两个端部12,13之间的间隔e，尤其是为了方便在这两个分支9,10之间插入头发。

在图7中，两个分支9,10相对于主体7通过枢转连接件17,18安装，与如图6所示的实施方式相比，这允许进一步增大间隔e。大的间隔还允许例如将具有两个开放的分支9,10的理发附件6定位在头的轮廓处。

图6和图7的实施方式实施形成开放圆的分支9,10。还可考虑这些与图4和图8所示的相似的形成开放的椭圆的分支9，10的实施方式。

可考虑与枢转连接件17,18不同的其他的分支9,10打开机构，尤其为了增加在这些分支9,10的端部12,13之间的间隔e。例如，可考虑实施可伸缩的分支9,10。

可设置布置在分支9,10和主体7之间的枢转连接件17,18处的凹槽(未图示)，这些凹槽允许准确地限定分支9,10的多个打开位置，甚至只是在图6所示的情况中的第一分支9的打开位置。

还能够在分支9,10和主体7之间设置驱动系统，甚至仅在图6所示的情况中的第一分支9和主体7之间设置驱动系统。该驱动系统允许在其激活时自动地打开分支9,10。例如，当分支在关闭位置时，可设置接合在分支9,10中或者抵靠在所述分支9，10上的柱，具有最小的间隔e，这些柱可借助控制按钮或者销键按钮的激活收起。被布置在分支9,10和主体7之间，当收起所述柱时，恢复弹簧确保分支9,10自动地打开。

在不超出本发明的保护范围的情况下，可考虑理发附件6其他的特征。

还可考虑理发设备1的其他特征。理发设备1尤其包括布置在空气出口3处的存在检测器(未示出)。该存在检测器在理发附件6的主体7与所述空气出口3组装在一起时被启动。存在检测器将信息传递至理发设备1的电子卡(未示出)，所述电子卡布置在理发设备1的主体2中。当启动所述存在检测器时，电子卡控制明显布置在理发设备1的主体2上的发光指示器(未示出)的点亮，以提醒使用者理发附件6在理发设备1上的组装。另外，该电子卡被配置用于当理发附件6的存在被检测到时控制理发设备1的加热机构(未示出)，以便限制吹送的空气的加热温度，并且因此避免理发附件6的损坏。
