防尘口罩的制作方法

本发明涉及个人防护装置领域，具体涉及一种防尘口罩。

背景技术：

防尘口罩对于进入人体呼吸道的空气能够起到一定的过滤作用，佩戴防尘口罩后可以有效阻止口腔或鼻腔吸入空气中的有害物质，从而减少空气污染对人体健康造成的威胁。防尘口罩通常都包括过滤层，但过滤层都有一定的使用期限，为了节省成本，在防尘口罩的使用过程中，通常仅需更换过滤层。但现有技术的防尘口罩，其对过滤层进行固定的结构通常都较复杂，容易给过滤层安装和拆卸造成不便。

因此，需要提供一种新的防尘口罩，简化对过滤层的安装和拆卸。

技术实现要素：

本发明的目的在于提供一种防尘口罩，旨在解决现有口罩对过滤层安装和拆卸复杂的问题。

为了实现发明目的，本发明提供了一种防尘口罩，包括口罩本体，所述口罩本体内侧设有两个具有片状结构的夹套层，所述两个夹套层分别位于口罩本体两侧的翼部上，夹套层与口罩本体内表面之间形成朝向口罩本体中心的收容口。

进一步地，所述防尘口罩还包括过滤层，所述过滤层为柔性片状结构，两端分别插设于所述两个收容口中。

进一步地，所述口罩本体和夹层套均由纺织材料制成。

进一步地，所述防尘口罩还包括设于所述口罩本体内侧顶部的防雾鼻垫；所述防雾鼻垫包括具有弧面结构的鼻垫本体，所述鼻垫本体由弹性片材卷曲而成，具有第一边缘和第二边缘，所述第一边缘用于与口罩本体连接，所述鼻垫本体外侧中间位置从第二边缘朝第一边缘方向凹陷形成具有开口的夹鼻位，所述夹鼻位的开口朝向口罩本体的中心。

进一步地，所述防雾鼻垫还包括多个在鼻垫本体内表面上凸出的支撑部件，所述支撑部件对称设于所述夹鼻位两侧，用于支撑鼻垫本体的弧面结构。

进一步地，所述鼻垫本体从第一边缘到第二边缘方向包括依次连接的第一弧面和第二弧面，使用时，所述第二弧面布置在使用者鼻梁部位，所述第一弧面用于填充口罩本体与使用者鼻梁位置之间的缝隙；所述第一弧面的硬度大于所述第二弧面的硬度。

进一步地，所述支撑部件为片状结构，设于所述第一弧面的内表面上。

进一步地，所述支撑部件与第一弧面的连接面沿长度方向与第一边缘呈斜角，所述支撑部件的片状结构朝第二边缘方向倾斜。

进一步地，所述防雾鼻垫由液态硅胶注塑而成。

进一步的，所述防雾鼻垫的结构为一体成型。

本发明的防尘口罩结构简单，能够实现对过滤层简单、快捷的安装和拆卸；在防尘口罩上设置防雾鼻垫，能够避免使用者呼出的水气从口罩顶部向使用者眼部排出；通过在防雾鼻垫上设置支撑部件，能够保持防雾鼻垫具有不易变形的弧面结构，此外，在防雾口罩使用过程中，支撑部件还能抵触使用者鼻梁部位对防雾鼻垫产生的压力，从而提高防雾口罩与使用者鼻梁部位之间贴合的紧密性。

附图说明

图1为本发明第一实施方式中防尘口罩的结构示意图。

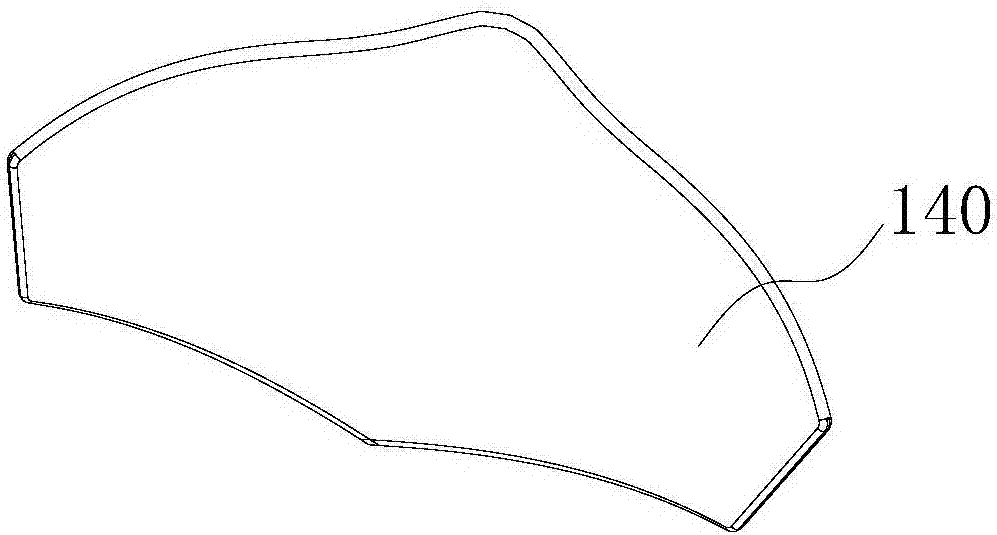

图2为本发明第一实施方式中过滤层的结构示意图。

图3为本发明第一实施方式中防尘口罩安装过滤层后的结构示意图。

图4为本发明第二实施方式中防尘口罩的结构示意图。

图5为本发明第二实施方式中防雾鼻垫的安装示意图。

图6为本发明第二实施方式中防雾鼻垫内侧结构示意图。

图7为本发明第二实施方式中鼻垫本体外侧结构示意图。

图8为防雾鼻垫沿图6中a方向的截面图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施方式，对本发明进行进一步详细说明。

此说明书中，“鼻垫本体外侧”是指弧面结构的凸出一侧；“弧面结构内侧”是指弧面结构凹陷一侧；“口罩本体外侧”是指防雾口罩使用时，口罩本体与外部空气接触一侧；“口罩本体内侧”是指防雾口罩使用时，口罩本体正对使用者面部一侧。

参考图1，本发明提出第一实施方式，一种防尘口罩100，包括口罩本体110，所述口罩本体110内侧还设有两个具有片状结构的夹层套120，两个夹层套120分别位于口罩本体110两侧的翼部111上；夹层套120与口罩本体110内表面之间形成朝向口罩本体110中心的收容口121。本实施方式中，两个收容口121之间用于插设夹层，其中，所述夹层包括但不限于过滤层、防潮层。

具体的，本实施方式的夹层套120具有与口罩本体110翼部111相同的形状，其边缘与翼部111的边缘缝合在一起。

较佳的，口罩本体110为拱形结构，朝使用者面部方向围合成一个凹腔。

较佳的，口罩本体110由纺织材料制成，本实施方式的防尘口罩100主要用于过滤空气中的沙尘、花粉等固体颗粒，从而对使用者形成保护。

较佳的，口罩本体110翼部上还设有耳挂130。用于将防尘口罩固定在使用者面部。

较佳的，所述夹层套120由纺织材料制成。本方案的固定套结构简单，可以与口罩本体110较好的贴合。

较佳实施方式中，如图2、3所示，防尘口罩还包括两端可拆卸插设在两个收容口121之间的过滤层140。较佳的，过滤层140为柔性片状结构。本方案的过滤层有利于与口罩本体110的凹腔贴合。

较佳的，所述过滤层140的边缘具有一定硬度。本方案有利于过滤层的安装。

本发明提出第二实施方式，参考图3、4，与第一实施方式的区别在于，本实施方式提供的防尘口罩200还包括设于口罩本体210内侧顶部的防雾鼻垫250；所述防雾鼻垫250包括具有弧面结构的鼻垫本体251，所述鼻垫本体251由弹性片材卷曲而成，具有第一边缘2511和第二边缘2512，所述第一边缘2511用于口罩本体210连接，所述鼻垫本体250外侧中间位置从第二边缘2512朝第一边缘2511方向凹陷形成具有开口的夹鼻位2513，夹鼻位2513的开口朝向口罩本体210的中心。

本实施方式提供的防尘面罩，使用时防雾鼻垫布置在使用者的鼻梁部位，能够避免使用者呼出的水气从口罩顶部向使用者眼部排出，从而在防尘口罩使用过程中避免对使用者视觉造成影响；本实施方式的防尘尤其适用于佩戴眼镜的使用者，能够有效避免防尘口罩使用过程中导致眼镜起雾的现象。

较佳实施方式中，如图6所示，所述防雾鼻垫250还包括多个在鼻垫本体内表面上凸出的支撑部件252，所述支撑部件252对称设于夹鼻位的两侧，用于支撑鼻垫本体的弧面结构。

本实施方式通过设置支撑部件252，使得支撑部件252与鼻垫本体在内表面上形成的连接面2521处的硬度增加，从而使得连接面2521对夹鼻位两侧曲率较大的弧面结构起到支撑作用，进而保持鼻垫本体的弧面结构不易变形。此外，当使用者佩戴具有本实施方式的防尘口罩时，在耳挂的作用下，防雾鼻垫250与使用者的鼻梁部位紧密接触，使用者鼻梁部位对防雾鼻垫250产生压力，此时，凸出的支撑部件252能够抵触使用者鼻梁部位对防雾鼻垫250产生的压力，使防雾鼻垫250紧密贴合在使用者鼻梁部位，从而提高防尘口罩的防起雾效果。

本实施方式通过采用弹性材料制备防雾鼻垫，使得防雾鼻垫在受到外力作用下可以发生弹性形变，从而可以适用于具有不同鼻梁轮廓的使用者佩戴。

较佳实施方式中，防雾鼻垫250是采用液态硅胶注塑而成。本方案的防雾鼻垫弹性好，材质柔软，在与使用者面部紧密贴合的同时，不会对使用者面部皮肤形成刺激。

较佳实施方式中，防雾鼻垫250的结构为一体成型。本方案的防雾鼻垫结构完整，制作工艺简单。

需要说明的是，如图7所示，鼻垫本体的弧面结构由从第一边缘到第二边缘方向依次连接的第一弧面2514和第二弧面2515组成，使用时，第二弧面2515布置在与使用者鼻梁部位；第一弧面2514用于填充口罩与使用者鼻梁之间的缝隙，隔离水气。

较佳实施方式中，第一弧面2514的硬度大于第二弧面2515的硬度；本方案中，第一弧面2514由于硬度较大，因此容易使弧面结构保持稳定，从而保证防雾鼻垫在使用过程中与使用者鼻梁部位的紧密贴合；第二弧面2515用于与使用者鼻梁位置接触，将其设置为较小硬度，可以提升使用者的使用体验。

需要说明的是，当防雾鼻垫的结构为一体成型时，通过设置第一弧面2514和第二弧面2515的注塑厚度，即可实现对第一弧面2514和第二弧面2515硬度的调节。

针对支撑部件252的结构，有多种形式，可以是在鼻垫本体内表面上凸出的片状结构、也可以是凸出的半球形或半椭球型。示例性的，图6中的支撑部件252为在鼻垫本体内表面上凸出的片状结构。

针对支撑部件的设置位置，较佳实施方式中，支撑部件设于第一弧面的内表面上。本方案的支撑部件能够进一步提高防雾鼻垫与使用者鼻梁位置的贴合紧密性。

需要说明的是，如图6、8所示，当支撑部件252为片状结构时，支撑部件252与第一弧面之间的连接面2521沿长度方向与第一边缘1111之间具有一定夹角。当夹角为斜角时，较佳的，如图8所示，支撑部件252的片状结构朝鼻垫本体251的第二边缘2512方向倾斜。本方案的防雾口鼻垫在使用过程中，当使用者鼻梁部位对第二弧面2515产生压力时，支撑部件252能够对第二弧面2515产生支撑力，使防雾鼻垫与使用者鼻梁部位贴合更紧密。

针对防雾鼻垫与口罩本体之间的连接方式，可以是固定连接方式，例如通过将防雾鼻垫的第一边缘通过热压方式固定在口罩本体顶部边缘，或将防雾鼻垫的第一边缘缝合在口罩本体顶部边缘；还可以是可拆卸连接，例如可以在口罩本体顶部边缘设置卡槽，在防雾鼻垫的第一边缘上设置对应的卡条，通过将卡条卡设在卡槽中的方式将防雾鼻垫与口罩本体连接起来。

以上所述仅为本发明的较佳实施方式而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
