银行卡卡套及防盗系统的制作方法

本发明涉及银行卡安全交易的技术领域，具体地，涉及一种银行卡卡套及防盗系统。

背景技术：

目前，随着经济的迅速发展，银行的客户越来越接受使用银行卡(信用卡和储蓄卡)在自助设备(atm、pos、自助终端等)上进行现金存取、刷卡消费和转账交易。但随着银行卡的应用越来越广泛，涉及银行卡的各类犯罪事件也越来越多，给客户和银行造成巨大的损失。犯罪分子通过各种渠道盗取客户银行卡信息后，再利用技术手段把这些盗取到的信息复制到空白卡上，制造成伪造卡，并利用这些伪造卡进行取款、消费和转账等交易，从而达到盗取客户财产的犯罪目的。大部分客户可能在长时间之后才发现卡内的金钱已被盗取；即便有短信即时通知，也已经来不及阻止已发生的交易和损失。

通过对大量同类案件的分析，发明人发现犯罪分子一般选择在夜间进行异地盗刷、盗转或盗取，此时受害客户随身携带银行卡，所发生的交易均不是本人在操作。但一般情况下受害客户难以取证索赔，无法挽回损失；而且这种案件发生多了，对银行的信誉也会产生一定的影响。

同时，随着网上交易，特别是使用手机等移动终端的网上交易越来越普及，目前的技术手段难以保证交易是否由持卡的本人操作，一旦持卡人的网上交易用户信息及密码泄漏并被不法分子盗用，由于没有特别有效的保护措施，将可能导致客户的资金损失。

技术实现要素：

本发明实施例提供一种保护银行卡卡套及防盗系统，以快速检测客户银行卡是否在客户身边，从而准确判断是否为持卡本人在操作，保护了客户的资金安全，增强了网上交易的安全性。

为了实现上述目的，本发明实施例提供一种银行卡卡套，包括：银行卡收纳模块和蓝牙模块，蓝牙模块设置在银行卡收纳模块的底部，蓝牙模块连接至至少一移动终端；

银行卡收纳模块包括多个用于存放银行卡的卡收纳子模块；

蓝牙模块包括：

多个微动开关，分别设置在每个卡收纳子模块的底部，用于检测对应的卡收纳子模块中是否有银行卡；

蓝牙芯片，用于根据每个微动开关的工作状态，获取对应的卡收纳子模块的银行卡状态，向移动终端发送卡收纳子模块的银行卡状态，银行卡状态包括：银行卡取出及银行卡放入。

在其中一种实施例中，银行卡状态通过银行卡的状态值表征，当银行卡取出时，银行卡的状态值为0，当银行卡放入时，银行卡的状态值为1。

在其中一种实施例中，蓝牙模块还包括：

指示灯，用于显示银行卡卡套的工作状态；

蓝牙芯片还用于根据银行卡卡套的工作状态控制指示灯。

在其中一种实施例中，蓝牙模块还包括：

蓝牙天线，用于传输移动终端和银行卡卡套之间的信息。

在其中一种实施例中，蓝牙模块还包括：

电池，用于给蓝牙模块供电；

电池仓，用于放置电池；

电源开关，用于控制电池的开闭。

在其中一种实施例中，银行卡卡套还包括：

设置于卡收纳子模块中的卡导入槽，用于引导银行卡放入卡收纳子模块，触发微动开关检测对应的卡收纳子模块中是否有银行卡；

设置于卡收纳子模块内部出口的凹槽，用于方便客户取放银行卡；

设置于银行卡收纳模块顶部的上盖，用于防止银行卡在卡收纳子模块中移动。

本发明实施例还提供一种银行卡防盗系统，包括：至少一移动终端及由银行卡收纳模块和蓝牙模块组成的银行卡卡套；蓝牙模块设置在银行卡收纳模块的底部，蓝牙模块连接至移动终端；

银行卡收纳模块包括多个用于存放银行卡的卡收纳子模块；

蓝牙模块包括：

多个微动开关，分别设置在每个卡收纳子模块的底部，用于检测对应的卡收纳子模块中是否有银行卡；

蓝牙芯片，用于根据每个微动开关的工作状态，获取对应的卡收纳子模块的银行卡状态，向移动终端发送卡收纳子模块的银行卡状态，银行卡状态包括：银行卡取出及银行卡放入；

移动终端，用于：接收卡收纳子模块的银行卡状态，根据银行卡状态允许或禁止银行卡的交易操作。

在其中一种实施例中，每个卡收纳子模块均有对应的位置标号；

蓝牙芯片具体用于：根据位置标号对应的微动开关的工作状态，获取位置标号对应的卡收纳子模块的银行卡状态；移动终端接收位置标号和位置标号对应的卡收纳子模块的银行卡状态。

在其中一种实施例中，移动终端具体用于：根据交易操作中的银行卡确定对应的卡收纳子模块，向蓝牙芯片发送卡收纳子模块的银行卡状态查询请求；蓝牙芯片根据卡收纳子模块的银行卡状态查询请求和卡收纳子模块的微动开关的工作状态，获取卡收纳子模块的银行卡状态，向移动终端发送卡收纳子模块的银行卡状态。

在其中一种实施例中，蓝牙芯片具体用于：向移动终端实时发送卡收纳子模块的银行卡状态；移动终端还用于：实时接收卡收纳子模块的银行卡状态，根据银行卡状态向银行系统下达交易指令，交易指令包括：允许银行卡的交易操作及禁止银行卡的交易操作。

本发明实施例的银行卡卡套及防盗系统，可以快速检测客户银行卡的存放状态和变动情况，自动对银行卡在移动终端和自助设备的交易进行智能控制，有效防范伪造卡给客户资金带来的风险，进一步增强了网上交易安全性，充分保障了客户的资金安全。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明实施例中银行卡卡套的结构框图；

图2是本发明实施例中银行卡卡套的示意图；

图3是本发明实施例中蓝牙模块的结构框图；

图4是本发明实施例中蓝牙模块的电路简图；

图5是本发明实施例中银行卡防盗系统的示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

鉴于目前的技术手段难以保证交易是否由持卡的本人操作，可能导致客户的资金损失，本发明实施例可以快速检测客户银行卡的存放状态和变动情况，自动对银行卡在移动终端和自助设备的交易进行智能控制，有效防范伪造卡给客户资金带来的风险，进一步增强了网上交易安全性，充分保障了客户的资金安全。以下结合附图对本发明进行详细说明。

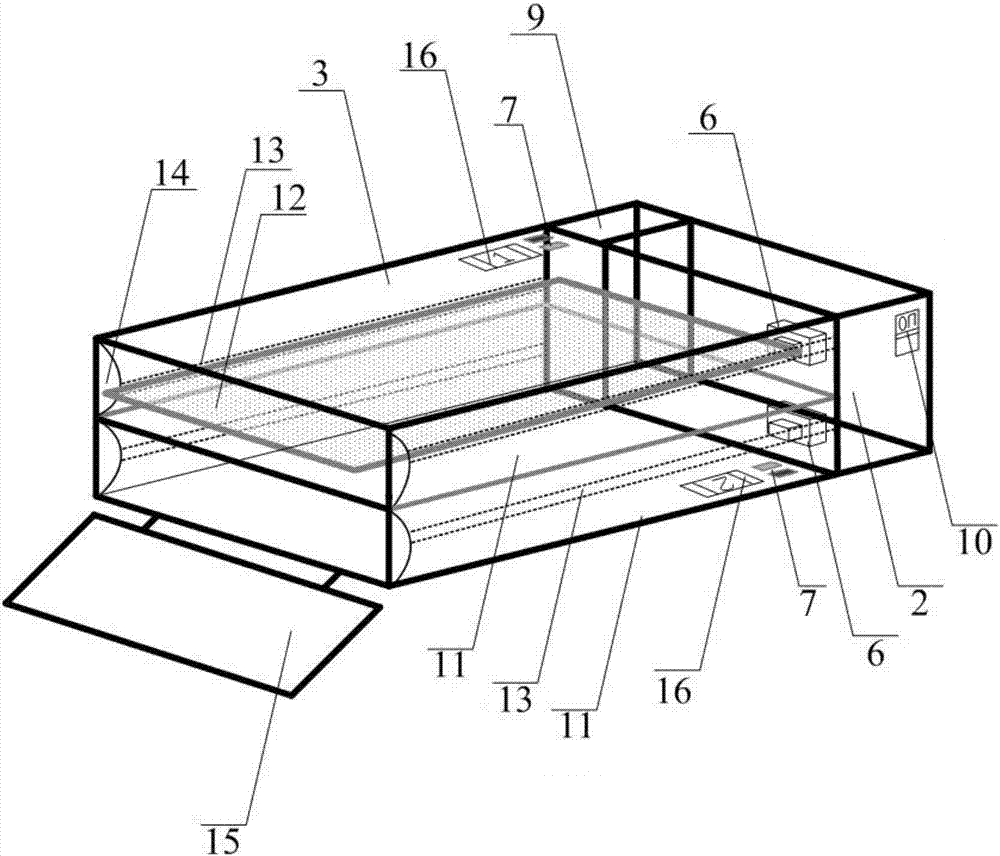

图1是本发明实施例中银行卡卡套的结构框图，图2是本发明实施例中银行卡卡套的示意图。如图1及图2所示，银行卡卡套1包括：银行卡收纳模块3和蓝牙模块2，蓝牙模块2设置在银行卡收纳模块3的底部，蓝牙模块2连接至至少一移动终端4(图中未示)；银行卡收纳模块3包括多个用于存放银行卡12的卡收纳子模块11；蓝牙模块2包括：多个微动开关6，分别设置在每个卡收纳子模块11的底部，用于检测对应的卡收纳子模块11中是否有银行卡12；蓝牙芯片5，用于根据每个微动开关6的工作状态，获取对应的卡收纳子模块11的银行卡状态，向移动终端4发送卡收纳子模块11的银行卡状态，银行卡状态包括：银行卡取出及银行卡放入。

实施例中，微动开关6为杠杆式微动开关，银行卡状态可以通过银行卡12的状态值表征。如图2所示，当银行卡12取出时，其内部触点为断开状态，银行卡12的状态值为0；当银行卡12放入卡收纳子模块11时，银行卡12滑落到卡收纳子模块11的底部，通过压力作用使微动开关6的杠杆位移并触发其内部触点接通，此时银行卡12的状态值为1。

本发明实施例还可以采用其他检测技术来检测对应的卡收纳子模块11中是否有银行卡。例如，可以用光敏元件来代替微动开关6。当银行卡12取出时，光敏元件检测到光线，银行卡12的状态值为0；当银行卡12放入卡收纳子模块11时，银行卡12滑落到银行卡收纳子模块11的底部遮挡光敏元件，光敏元件未检测到光线，此时银行卡12的状态值为1。

图3是本发明实施例中蓝牙模块的结构框图。如图3所示，蓝牙模块2还包括：指示灯7，用于显示银行卡卡套1的工作状态，蓝牙芯片5还用于根据银行卡卡套1的工作状态控制指示灯7；电池8，用于给蓝牙模块2供电。

实施例中，指示灯7可以采用led指示灯。如图2所示，每个led指示灯均位于对应的卡收纳子模块11表面的一侧，通过红灯和绿灯显示银行卡卡套1的工作状态。例如，可以通过红灯显示银行卡卡套1的故障状态：红灯常亮表示银行卡卡套1与移动终端4的通信连接中断，红灯闪烁表示电池8的电力即将耗尽；还可以通过绿灯显示银行卡卡套1的正常状态：绿灯常亮表示银行卡卡套1与移动终端4的通信连接成功、移动终端4的权限设置成功，或银行卡卡套1处于待机状态；绿灯闪烁表示银行卡卡套1正在检测卡收纳子模块11中是否有银行卡，或正在与移动终端4通信。

图4是本发明实施例中蓝牙模块的电路简图。如图4所示，蓝牙模块2内部设置有蓝牙芯片5及外围电路组成的微型电路板。蓝牙芯片5可以为采用蓝牙4.0技术的蓝牙芯片ticc2541，具有多个通用i/o接口(pn_n)。图4中的两个微动开关6可以选用超小型微动开关(例如df系列)，分别与蓝牙芯片5的通用i/o接口p2_0和p2_1连接，蓝牙芯片5可根据预设的程序检测微动开关6内部触点的变化，获取对应的卡收纳子模块11的银行卡状态。指示灯7可以选用低电压单色发光二极管，图4中的四个指示灯7分别与蓝牙芯片5的通用i/o接口p1_1、p1_2、p1_3和p1_4连接，蓝牙芯片5可根据预设的程序在银行卡卡套1的不同工作状态控制指示灯7常亮、闪烁或熄灭。

实施例中，蓝牙模块2还包括电池仓9，用于放置电池8；电源开关10，用于控制电池8的开闭；蓝牙天线17，用于传输移动终端4和银行卡卡套1之间的信息。如图2所示，蓝牙模块2的一侧设置有电池仓9，可以便于用户单独对电池8进行更换。

如图4所示，电池8通过电源开关10与蓝牙芯片5的dvdd2接口连接，用于向蓝牙芯片5、指示灯7等供电。其中，电池8可以采用电压为3v的纽扣锂电池。蓝牙天线17分别与蓝牙芯片5的rf_n接口和rf_p接口连接，可以选用陶瓷贴片天线。

如图2所示，银行卡卡套1还包括：设置于卡收纳子模块11中的卡导入槽13，用于引导银行卡12放入卡收纳子模块11，触发微动开关6检测对应的卡收纳子模块11中是否有银行卡12，同时可避免银行卡12在银行卡卡套1中的左右移位；设置于卡收纳子模块11内部出口的凹槽14，用于方便客户取放银行卡；设置于银行卡收纳模块3顶部的上盖15，关闭上盖15可压紧银行卡12的顶端，防止银行卡12在卡收纳子模块11中移动，并使微动开关6持续保持闭合。

如图2所示，银行卡卡套1还可以包括：设置在卡收纳子模块11表面的标签粘贴处16，可粘贴有关银行卡信息的标签，方便客户辨识并正确放入对应卡号的银行卡。银行卡收纳模块3的外壳也可设计为透明材质，便于客户随时查看核对放置在银行卡收纳模块3内的银行卡12的情况。

基于同一发明构思，本发明实施例中还提供了一种银行卡防盗系统，包括如上所述的银行卡卡套1。图5是本发明实施例中银行卡防盗系统的示意图。如图5所示，银行卡防盗系统包括：至少一移动终端4及由银行卡收纳模块3和蓝牙模块2组成的银行卡卡套1。蓝牙模块2设置在银行卡收纳模块3的底部，蓝牙模块2连接至移动终端4；银行卡收纳模块3包括多个用于存放银行卡12的卡收纳子模块11；蓝牙模块2包括：多个微动开关6，分别设置在每个卡收纳子模块11的底部，用于检测对应的卡收纳子模块11中是否有银行卡12；蓝牙芯片5，用于根据每个微动开关6的工作状态，获取对应的卡收纳子模块11的银行卡状态，向移动终端4发送卡收纳子模块11的银行卡状态，银行卡状态包括：银行卡取出及银行卡放入。移动终端4用于接收卡收纳子模块11的银行卡状态，根据银行卡状态允许或禁止银行卡12的交易操作。

用户在初次使用银行卡防盗系统时，可以通过蓝牙，将移动终端4和银行卡卡套1进行绑定操作，也可以预先在移动终端4上设置相关参数，例如：需要存放到银行卡卡套1中的银行卡12的卡号、存放银行卡12的卡收纳子模块11的位置标号，银行卡12的交易权限种类等。具体地，当移动终端4和银行卡卡套1绑定成功，或移动终端4上的相关参数设置成功时，银行卡卡套1中的绿色指示灯常亮。同时，客户还可以在移动终端4上设置是否需要在银行卡交易操作时开启银行卡防盗系统。

实施例中，每个卡收纳子模块11均有对应的位置标号；蓝牙芯片5具体用于：根据位置标号对应的微动开关6的工作状态，获取位置标号对应的卡收纳子模块11的银行卡状态；移动终端4接收位置标号和位置标号对应的卡收纳子模块11的银行卡状态。

实施例中，移动终端4具体用于：根据交易操作中的银行卡12确定对应的卡收纳子模块11，向蓝牙芯片5发送卡收纳子模块11的银行卡状态查询请求；蓝牙芯片5根据卡收纳子模块11的银行卡状态查询请求和卡收纳子模块11的微动开关6的工作状态，获取卡收纳子模块11的银行卡状态，向移动终端4发送卡收纳子模块11的银行卡状态，以保护银行卡12在移动终端4上的交易。

其中，银行卡状态查询请求中可以包括卡收纳子模块11对应的位置标号，银行卡状态可以通过银行卡12的状态值表征。当卡收纳子模块11中没有银行卡12时，银行卡12的状态值为0，移动终端4禁止银行卡12在移动终端4上的交易；当卡收纳子模块11中放置有银行卡12时，银行卡12的状态值为1，移动终端4允许银行卡12在移动终端4上的交易。移动终端4还会将处理结果回传至蓝牙芯片5，蓝牙芯片5在接收到处理结果后，停止向移动终端4发送卡收纳子模块11的银行卡状态。

实施例中，蓝牙芯片5具体用于：向移动终端4实时发送卡收纳子模块11的银行卡状态；移动终端4还用于：实时接收卡收纳子模块11的银行卡状态，根据银行卡状态向银行系统下达交易指令，交易指令包括：允许银行卡12的交易操作及禁止银行卡12的交易操作，以保护用户的银行卡在自助设备上的交易。

具体实施时，当卡收纳子模块11中没有银行卡12时，银行卡12的状态值为0，移动终端4向银行系统下达允许银行卡12在银行自助设备上交易操作的交易指令；当卡收纳子模块11中放置有银行卡12时，银行卡12的状态值为1，移动终端4向银行系统下达禁止银行卡12在银行自助设备上交易操作的交易指令。当银行系统执行交易指令成功后，会返回成功信息至移动终端4，移动终端4再将成功信息发送至蓝牙芯片5。蓝牙芯片5在接收到成功信息后停止向移动终端4发送卡收纳子模块11的银行卡状态。

综上，本发明实施例的银行卡卡套及防盗系统，可以快速检测客户银行卡的存放状态和变动情况，自动对银行卡在移动终端和自助设备的交易进行智能控制，有效防范伪造卡给客户资金带来的风险，进一步增强了网上交易安全性，充分保障了客户的资金安全。
