一种免打磨指甲刀的制作方法

本发明属于日常生活用品领域，涉及一种指甲刀，具体涉及一种免打磨指甲刀。

背景技术：

指甲刀是修剪指甲形状的工具，如图4所示，现有的指甲刀一般由下夹片1、上夹片2、压板3和销轴4组成，下夹片1和上夹片2组成的刀口在压板3的按压下闭合并将伸入刀口中的手指头6前端的指甲剪断，松开压板3，指甲刀沿手指头6前端移动依次将指甲剪断，达到修剪指甲的目的，由于刀口端没有任何限位装置，使用时，大部分人将指甲大致垂直于刀口伸入进行指甲修剪，如图5所示，修剪后的指甲切口a7上下端大致平齐，摸起来有点扎手，很不舒服，指甲切口a7的上端还有可能抓伤皮肤或者刮坏衣物，因此还需要继续使用指甲锉或锉刀对指甲的切口面进行打磨，使其摸起来较为圆滑不扎手，费时费力。

技术实现要素：

本发明的目的是为了克服现有技术的不足，而提供一种结构简单、成本低、使用方便的免打磨指甲刀，使修剪后的指甲切口上端比下端短，摸起来较为圆滑不扎手，不需要继续使用指甲锉或锉刀对指甲的切口面进行打磨，省时省力。

本发明的目的是这样实现的：一种免打磨指甲刀，包括下夹片、上夹片、压板和销轴，所述下夹片的刀口端设有支撑板，所述支撑板设置于所述下夹片的刀口端下端面，所述支撑板的厚度设为0.5～1mm，所述支撑板与所述下夹片、上夹片的对称面的夹角为5～15º。

优选的，所述支撑板为一边长一边短的大角度v字形结构，所述大角度v字形结构短的一边紧贴设置于所述下夹片的刀口端下端面并与所述销轴活动连接在一起同时能够绕所述销轴旋转，所述大角度v字形结构长的一边与所述下夹片、上夹片的对称面的夹角为5～15º。

优选的，所述支撑板由所述下夹片刀口端的下端面向外延伸而成，所述延伸面与所述下夹片、上夹片的对称面的夹角为5～15º，所述支撑板与所述下夹片为一体式结构。

优选的，所述支撑板的长度为10～15mm。

优选的，所述支撑板有着大致与手指头的手心面相对应的弧形结构。

由于采用了上述技术方案，本发明的有益效果是：

（1）在指甲刀下夹片的下端设置倾斜一定角度的支撑片，结构简单，制造成本低，但非常方便修剪指甲时抬高指甲后端，修剪出上端短于下端的指甲切口，使修剪后的指甲摸起来圆滑不扎手，不会抓伤皮肤和刮坏衣物，同时修剪后不需要继续使用指甲锉或锉刀对指甲的切口面进行打磨，省时省力；

（2）修剪时，只需将手指头紧压于支撑板上并将手指头前端指甲伸入指甲刀的刀口中即可，操作简单，使用方便，但切实起到了一次性修剪好指甲的效果，具有一定的经济效益和社会效益。

附图说明

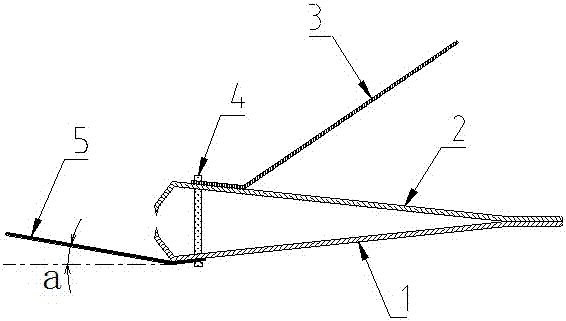

图1是本发明的第一种实施方式的结构示意图。

图2是本发明的第一种实施方式的实际使用时（指甲倾斜伸入刀口）的结构示意图。

图3是本发明的第二种实施方式的结构示意图。

图4是现有技术指甲刀的实际使用时（指甲垂直伸入刀口）的结构示意图。

图5是现有技术和本发明修剪出的指甲切口的对比示意图。

图中：1、下夹片2、上夹片3、压板4、销轴5、支撑板6、手指头7、指甲切口a8、指甲切口b。

具体实施方式

下面通过实施例，并结合附图，对本发明的技术方案做进一步具体的说明。

如图1所示，本发明提供的第一种实施方式，一种免打磨指甲刀，包括下夹片1、上夹片2、压板3和销轴4，此为现有技术的指甲刀，使用时一般是将指甲大致垂直于刀口伸入进行指甲修剪，如图5所示，修剪后的指甲切口a7上下端平齐，摸起来有点扎手。下夹片1的刀口端设有支撑板5，支撑板5设置于下夹片1的刀口端下端面，支撑板5用于修剪指甲时支撑起手指头。支撑板5的厚度设为0.5～1mm，与现有大部分指甲刀的厚度保持一致。支撑板5与下夹片1、上夹片2的对称面的夹角为5～15º，下夹片1和上夹片2的对称面是位于两者的刀口中心上的一个平面，将对称面下移至下夹片1的下端面时，支撑板5与对称面形成一大小为5～15º的夹角a，用于修剪指甲时倾斜地支撑起手指头，使得修剪指甲时指甲后端被抬高，如图2和图5所示，从而实现修剪出上端短于下端的指甲切口b8，指甲切口b8的下端与手指头肉的前端大致平齐，从而实现修剪后的指甲摸起来圆滑不扎手，指甲切口b8的上端不会刮伤皮肤或者挂坏衣物，因此修剪后的指甲不需要继续使用指甲锉或锉刀对指甲的切口面进行打磨，省时省力，给现代人的快节奏生活带来了很大的便利。

具体地，支撑板5为一边长一边短的大角度v字形结构，大角度v字形结构短的一边紧贴设置于下夹片5的刀口端下端面并与销轴4活动连接在一起同时能够绕销轴4旋转，大角度v字形结构长的一边与下夹片1、上夹片2的对称面的夹角为5～15º，一般情况下设为10º。具体而言，销轴4位于下夹片1的一端可以处理为与上夹片2的一端相同的结构，支撑板5通过该结构实现紧贴设置于下夹片5的刀口端下端面并与销轴4活动连接在一起同时能够绕销轴4旋转，也可以处理为支撑板5设置有孔，孔穿过销轴4并被销轴4位于下夹片1的一端的铆接片所限位的结构，支撑板5通过该结构实现紧贴设置于下夹片5的刀口端下端面并与销轴4活动连接在一起同时能够绕销轴4旋转。实际使用中，使用时将支撑板5从下夹片1的下端旋转出来即可使用，不使用时将支撑板5收纳于下夹片1的下端面，给指甲刀的现有结构几乎没有任何影响，使用和携带都很方便。

如图3所示，本发明提供的第二种实施方式，具体地，支撑板5由下夹片1刀口端的下端面向外延伸而成，延伸面与下夹片1、上夹片2的对称面的夹角为5～15º，一般情况下设为10º，支撑板5与下夹片1为一体式结构，一体式结构连接牢固，使用寿命长，支撑效果稳固和可靠，相比于第一种实施方式，由于支撑板5加大了指甲刀的外形尺寸，使得携带时有所不便。

进一步地，支撑板5的长度为10～15mm，一般情况下设为10mm，过短支撑不便，过长造成浪费。

更进一步地，支撑板5有着大致与手指头的手心面相对应的弧形结构，更加方便指甲修剪时支撑板5支撑起手指头，提高使用舒适感。

下面是支撑板5与下夹片1、上夹片2对称面的夹角大小的具体实施例，在超市随机采访25人，25人随机分为5组，每组5人，分别使用现有技术的指甲刀和夹角为5º的免打磨指甲刀、现有技术的指甲刀和夹角为10º的免打磨指甲刀、现有技术的指甲刀和夹角为15º的免打磨指甲刀、现有技术的指甲刀和夹角为20º的免打磨指甲刀、现有技术的指甲刀和夹角为25º的免打磨指甲刀进行具体实施，左手使用现有技术的指甲刀进行修剪，右手使用免打磨指甲刀进行修剪，并进行了效果跟踪，具体结果如下表所示：

从上述具体实施的现场效果可以得出，使用免打磨指甲刀修剪指甲，修剪后指甲切口上端短于下端，现场感觉都比现有技术的指甲刀要好，所以免打磨指甲刀切实起到了免打磨的效果，而且免打磨后指甲修剪速度加快，省时省力，给现代人的快节奏生活增添便利；同时，从上述具体实施的跟踪效果可以得出，支撑板5与下夹片1、上夹片2对称面的夹角不能过大，过大造成指甲切口的下端过薄，在实际生活中反而容易引起劈叉，给生活带来不便。

最后应说明的是，以上实施例仅用以说明本发明的技术方案，而非对其限制，尽管参照上述实施例对本发明进行了详细的说明，所属领域的普通技术人员应当理解，依然可以对本发明的具体实施方式进行修改或者等同替换，而未脱离本发明精神和范围的任何修改或者等同替换，其均应涵盖在本发明的权利要求范围当中。
