一种防静电用的鞋跟套的制作方法

技术领域：

本发明涉及防静电鞋套的技术领域，更具体地说涉及一种防静电用的鞋跟套。

背景技术：
：

当前随电子工业的发展和环境要求的日益提高，各种电子产品的生产都离不开高精密的设备及人的操作和维护，而电子产品的元器件存在受静电破坏的现象。而现在一般通过穿着防静电鞋来实施静电防护工作。但在外来客户参观或工作人员有急事进入其电子产品生产的场所内，更换防静电鞋不方便，而且现有的鞋套一般为一次性鞋套，则就需要提供一种方便快捷、可重复使用的鞋套。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供了一种防静电用的鞋跟套，其方便更换，造价便宜，可重复使用。

为实现上述目的，本发明采用的技术方案如下：

一种防静电用的鞋跟套，包括鞋跟状的导电橡胶垫，导电橡胶垫的两侧和后侧边上均成型有竖直向上挡边，导电橡胶垫两侧的挡边上缝制有斜置的松紧带，松紧带的顶端分别缝制固定有魔术贴的子扣和母扣，导电橡胶垫后侧的挡边内壁上固定有垫片，垫片的内侧壁上成型有若干扣齿，导电橡胶垫后侧的挡边成型有竖直的橡胶导电带。

优选的，所述导电橡胶垫两侧的挡边上成型有圆弧形的切槽。

优选的，所述的扣齿均匀分布在垫片上。

优选的，所述的松紧带分布在导电橡胶垫的外壁上，松紧带相对的导电橡胶垫内壁上安设有加强片，加强片和松紧带缝制在一起，导电橡胶垫缝制在加强片和松紧带之间。

本发明的有益效果在于：其方便套设到普通鞋子上称为防静电鞋，同时鞋套用材省，制造便宜，节省成本；而且可进行重复使用，提高资源的利用率。

附图说明：

图1为本发明立体的结构示意图；

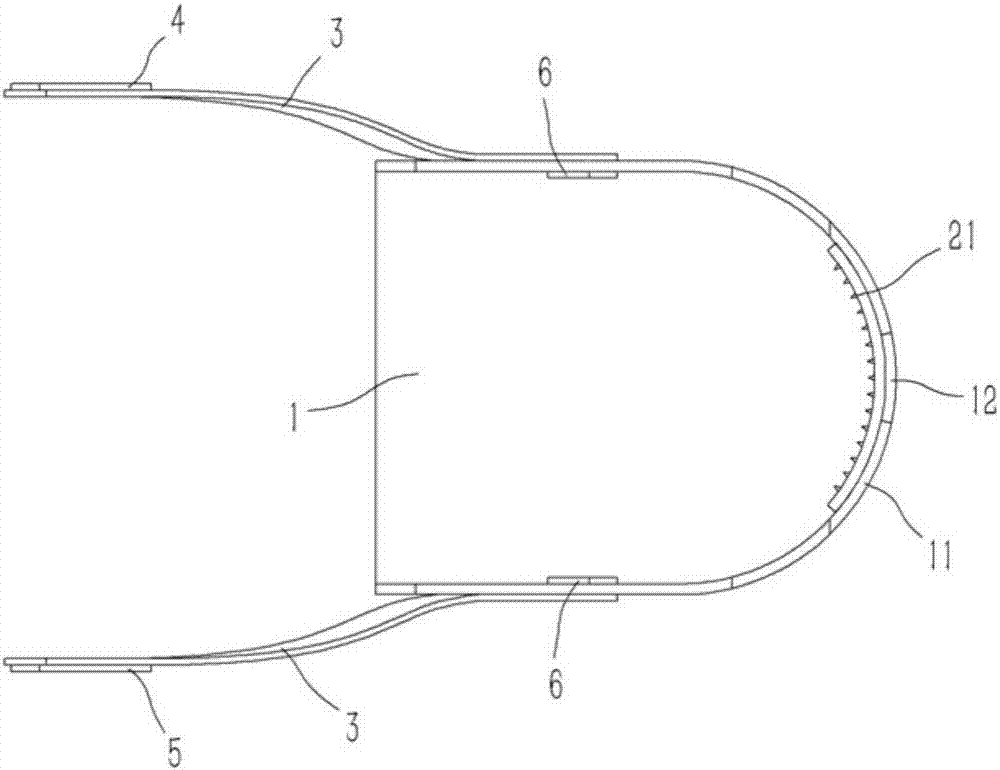

图2为本发明俯视的结构示意图。

图中：1、导电橡胶垫；11、挡边；12、橡胶导电带；13、切槽；2、垫片；21、扣齿；3、松紧带；4、子扣；5、母扣；6、加强片。

具体实施方式：

实施例：见图1至2所示，一种防静电用的鞋跟套，包括鞋跟状的导电橡胶垫1，导电橡胶垫1的两侧和后侧边上均成型有竖直向上挡边11，导电橡胶垫1两侧的挡边11上缝制有斜置的松紧带3，松紧带3的顶端分别缝制固定有魔术贴的子扣4和母扣5，导电橡胶垫1后侧的挡边11内壁上固定有垫片2，垫片2的内侧壁上成型有若干扣齿21，导电橡胶垫1后侧的挡边11成型有竖直的橡胶导电带12。

所述导电橡胶垫1两侧的挡边11上成型有圆弧形的切槽13。

所述的扣齿21均匀分布在垫片2上。

所述的松紧带3分布在导电橡胶垫1的外壁上，松紧带3相对的导电橡胶垫1内壁上安设有加强片6，加强片6和松紧带3缝制在一起，导电橡胶垫1缝制在加强片6和松紧带3之间。

工作原理：本发明为防静电用的鞋跟套，其通过将导电橡胶垫1和挡边12结构的鞋套套设到鞋跟处，然后通过松紧带3和魔术贴绑置在鞋子上，而在鞋跟后处安设有扣齿21的垫片2，可防止鞋套打滑，最后将橡胶导电带12塞到鞋子里或裤脚里就行。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。

技术特征：

技术总结
本发明公开了一种防静电用的鞋跟套，包括鞋跟状的导电橡胶垫，导电橡胶垫的两侧和后侧边上均成型有竖直向上挡边，导电橡胶垫两侧的挡边上缝制有斜置的松紧带，松紧带的顶端分别缝制固定有魔术贴的子扣和母扣，导电橡胶垫后侧的挡边内壁上固定有垫片，垫片的内侧壁上成型有若干扣齿，导电橡胶垫后侧的挡边成型有竖直的橡胶导电带。本发明方便套设到普通鞋子上称为防静电鞋，同时鞋套用材省，制造便宜，节省成本；而且可进行重复使用，提高资源的利用率。

技术研发人员：胡虎
受保护的技术使用者：苏州睿达矩自动化设备有限公司
技术研发日：2017.06.27
技术公布日：2017.09.22
