一种新型存钱罐的制作方法

本发明涉及日用品技术领域，具体涉及一种新型存钱罐。

背景技术：

存钱罐，用来存放钱币的罐子，材质一般为陶瓷或塑料，上端有隙孔以塞入钱币，下方有更大一点的开口以便把钱取出。当然，也有很大一部分陶罐是没有开口的，只能在需要用钱或钱币存满时将其砸碎以将钱币取出，这样就造成了一定的浪费，有违拥有存钱罐的初衷；虽然也有一些在结构造型上有所改进创新的产品，但是在功能上还是有所欠缺，不同面值的钱币混在一起，不能方便的取出自己想要的钱币，并且仅仅只能存储硬币，不能存储纸币；因此开发出具有结构简单、使用方便、将纸币与硬币分开容易整理的一种新型存钱罐具有重要的应用意义。

技术实现要素：

本发明的目的是为了克服现有存钱罐需要取钱时必须将其破坏的问题，从而提供具有结构简单、使用方便、将纸币与硬币分开容易整理的一种新型存钱罐。

为达到上述目的，本发明所采用的技术方案如下：一种新型存钱罐，包括存钱罐本体，所述的存钱罐本体包括存钱箱体及箱体下半部的抽屉，所述的存钱箱体上端部设置有方形放置槽，方形放置槽上端部两侧壁设置有滑槽，所述的盖板通过与滑槽进行配合实现与箱体的固定连接，所述的方形放置槽内设置有硬币放置罐，硬币放置罐底部设置有螺纹槽，所述的盖板上设置有硬币投掷孔，硬币投掷孔上设置有遮板，所述的盖板左端部设置有扣环，所述的箱体左侧壁上端部设置有方形孔，箱体前侧壁设置有照片放置槽，照片放置槽右端部设置有插孔，所述的箱体上的方形放置槽底部设置有底座，底座上端设置有螺纹柱，所述的抽屉左侧壁设置有纸币投掷孔，纸币投掷孔右端设置有显示牌。

所述的扣环与盖板为一体式结构。

所述的遮板两侧壁内嵌于硬币投掷孔两侧壁内且遮板可在硬币投掷孔内进行左右滑动。

所述的硬币放置罐通过底部的螺纹槽与方形放置槽底部的螺纹柱通过螺纹连接。

所述的硬币放置罐的高度同底座上壁与盖底壁之间的间距相同。

所述的照片可通过插拔式与照片放置槽进行配合。

所述的抽屉上的纸币投掷孔随着纸币面额的增大而增大。

与现有技术相比，本发明的有益效果是：

1、通过在方形放置槽底部设置底座，底座上端设置有螺纹柱，在硬币存钱罐底部设置螺纹槽，硬币存钱罐与放置槽底座通过螺纹连接，当硬币存钱罐一个装满后，在不影响其它硬币存钱罐的前提下可将其拧下取出硬币存钱罐内的硬币；

2、通过在箱体右侧壁上设置上设置照片放置槽，放置槽右端部设置有插孔，照片可通过插拔式与箱体配合连接，人们可根据自己喜好在箱体侧壁上放置一些自己喜好的照片；

3、通过在盖板上设置硬币投掷孔，硬币投掷孔上设置有遮板，不需要将硬币通过硬币投掷孔投入硬币放置槽内时，可将遮板合闭以防止一些杂物落入存钱罐；

4、通过在盖板左端部设置有扣环，在箱体左侧壁上端部设置有方形孔，在不需要将硬币存钱罐取出时，可将扣环插入方形孔内可通过锁将盖板锁住；总的来讲，本发明具有结构简单、使用方便、将纸币与硬币分开容易整理的优点。

附图说明

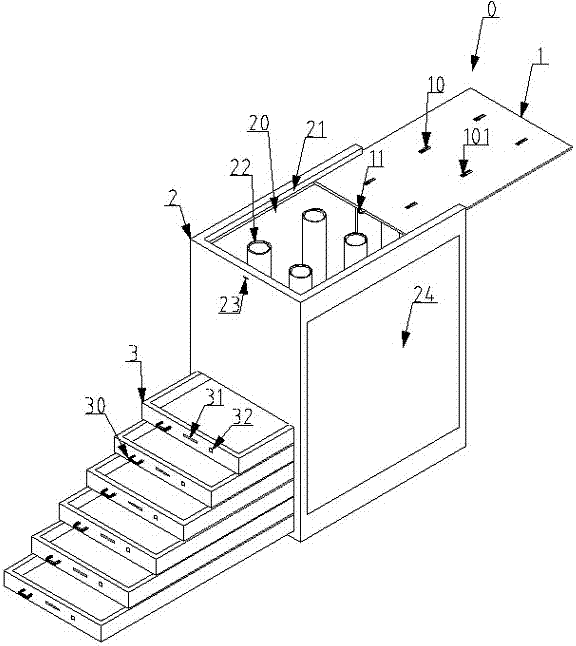

图1是本发明的立体结构示意图。

图2是本发明的俯视结构示意图。

图3是本发明硬币放置罐的立体结构示意图。

其中：0、存钱罐本体1、盖板10、硬币投掷孔101、遮板11、扣环2、箱体20、方形放置槽21、滑槽22、硬币放置罐220、螺纹槽23、方形孔24、照片放置槽25、底座250、螺纹柱3、抽屉30、拉环31、纸币投掷孔32、显示牌。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步的说明。

如图1、图2、图3所示，一种新型存钱罐，包括存钱罐本体0，所述的存钱罐本体0包括存钱箱体2及箱体2下半部的抽屉3，所述的存钱箱体2上端部设置有方形放置槽20，方形放置槽20上端部两侧壁设置有滑槽21，所述的盖板1通过与滑槽21进行配合实现与箱体2的固定连接，所述的方形放置槽20内设置有硬币放置罐22，硬币放置罐22底部设置有螺纹槽220，所述的盖板1上设置有硬币投掷孔10，硬币投掷孔10上设置有遮板101，所述的盖板1左端部设置有扣环11，所述的箱体2左侧壁上端部设置有方形孔23，箱体2前侧壁设置有照片放置槽24，，照片放置槽24右端部设置有插孔，所述的箱体2上的方形放置槽20底部设置有底座25，底座25上端设置有螺纹柱250，所述的抽屉3左侧壁设置有纸币投掷孔31，纸币投掷孔31右端设置有显示牌32。

所述的扣环11与盖板1为一体式结构，通过在盖板1左端部设置扣环11，扣环11可与箱体2上端部设置的方形孔23进行配合，在不需要将硬币放置罐22取出时，可将扣环11放置在方形孔23内并通过锁锁住。

所述的遮板101两侧壁内嵌于硬币投掷孔10两侧壁内且遮板101可在硬币投掷孔10内进行左右滑动，通过在硬币投掷孔10上设置遮板101，当不需要将硬币投入硬币放置罐22内时，可将遮板101合闭防止赃物落入硬币投掷罐22内。

所述的硬币放置罐22通过底部的螺纹槽与方形放置槽20底部的螺纹柱通过螺纹连接；所述的硬币放置罐22的高度同底座25上壁与盖板1底壁之间的间距相同，通过在方形放置槽20底部设置底座25，底座25上端设置有螺纹柱250，在硬币放置罐22底部设置有螺纹槽220，硬币放置罐22与底座25可通过螺纹连接，当人们需要从一个硬币放置罐22内取出硬币时，可直接将硬币放置罐22拧下取出硬币。

所述的照片可通过插拔式与照片放置槽24进行配合，通过在箱体2前侧壁设置照片放置槽24，照片放置槽24右端部设置插口，人们可根据自己喜好在照片放置槽24内插入自己喜欢的照片。

所述的抽屉3上的纸币投掷孔31随着纸币面额的增大而增大，通过在抽屉上设置纸币投掷孔31，人们需要时可将纸币碾压平展后从纸币投掷孔31处投入相应的纸币。

完成上述安装后即可把本发明投入使用：首先将硬币放置罐22拧在底座25上的螺纹柱250上，将盖板1合上并将扣环11插入方形孔23内，将锁锁在扣环上，将抽屉3合上，当人们需要将硬币投入存钱罐内时，可将硬币投掷孔10上的遮板101拉开，将硬币投入硬币投掷孔10内，当其中一个硬币放置罐22装满时可将此硬币放置罐22拧下，当不需要将硬币投入存钱罐内时，可将硬币投掷孔10上的遮板101合闭，以防止赃物落入，在存钱罐本体0下半部设置有纸币抽屉区，纸币抽屉区从上到下分别设置有1元、5元、10元、20元、50元、100元纸币放置抽屉3，在放置抽屉3上设置有纸币投掷孔31，纸币投掷孔31随着面额的增大而增大，另外在纸币投掷孔31右端设置有显示牌32，当人们需要将纸币投入抽屉3内时，可根据显示牌显示的面额，通过纸币投掷孔31投入相应的抽屉；总的来讲，本发明具有结构简单、使用方便、将纸币与硬币分开容易整理的优点。

技术特征：

技术总结
本发明涉及一种新型存钱罐，包括存钱罐本体，存钱罐本体包括存钱箱体及箱体下半部的抽屉，存钱箱体上端部设置有方形放置槽，方形放置槽上端部两侧壁设置有滑槽，盖板通过与滑槽进行配合实现与箱体的固定连接，方形放置槽内设置有硬币放置罐，硬币放置罐底部设置有螺纹槽，盖板上设置有硬币投掷孔，硬币投掷孔上设置有遮板，盖板左端部设置有扣环，箱体左侧壁上端部设置有方形孔，箱体前侧壁设置有照片放置槽，照片放置槽右端部设置有插孔，箱体上的方形放置槽底部设置有底座，底座上端设置有螺纹柱，抽屉左侧壁设置有纸币投掷孔，纸币投掷孔右端设置有显示牌；总的来讲，本发明具有结构简单、使用方便、将纸币与硬币分开容易整理的优点。

技术研发人员：王支农
受保护的技术使用者：王支农
技术研发日：2017.06.30
技术公布日：2017.10.03
